3. ISTRUZIONI PER L’INSTALLAZIONE
I collegamenti elettrici della centralina devono esse-
re eseguiti esclusivamente da un elettricista profes-
sionista autorizzato, in conformità con la normativa
in vigore. Dopo aver completato l’installazione della
centralina, la persona responsabile dell’installazione
deve passare all’utente le istruzioni per l’installa-
zione e l’uso allegate alla centralina e deve istruire
l’utente su come utilizzare la stufa e la centralina.
3.1. Installazione del quadro di comando
l quadro di comando è a prova di spruzzi ed è a bas-
sa tensione operativa. Il quadro può essere instal-
lato nello spogliatoio o in lavanderia o nelle camere
residenziali. Se il quadro viene installato nella stan-
za della sauna, deve essere installato alla distanza
di sicurezza minima dalla stufa e a un’altezza mas-
sima di un metro dal pavimento. Vedere la gura 2.

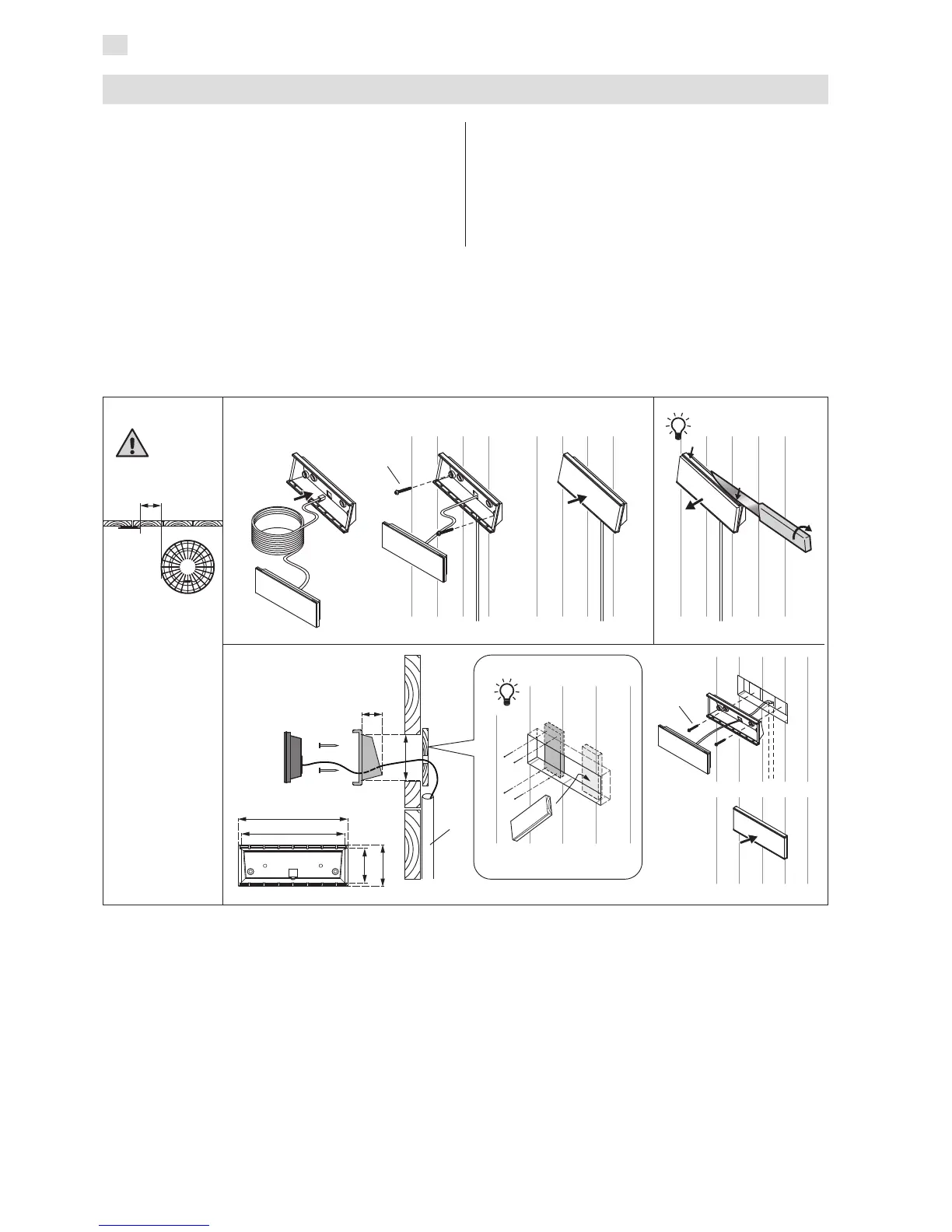

Figura 2. Installazione del quadro di comando
min.
ø 30
46
46
56
20
140
147
A
B
min. 100 mm
1. 2. 3.
1. 2.
3.
ø4 x 30
ø4 x 30
