FI
SV
16
3.2.3. Extra effektenhet LTY17 (tillval)
Med hjälp av Extra effektenhet LTY17 kan maxbe-
lastning ökas till 17 kw. Noggrannare anvisningar
om montering nns i manualen för Extra effekten-
het.
3.3. Montering av temperaturgivaren
OBS! Montera inte temperaturgivaren närmare än
1000 mm från ett runtomstrålande ventilationsgaller
eller närmare än 500 mm från ett ventilationsgaller
som är riktat bort från givaren. Se bild 7. Luftödet
nära ett ventilationsgaller kyler ner givaren och ger
därmed felaktiga temperaturindikationer till styren-
heten. Det kan innebära att aggregatet överhettas.
3.3.1. Montering av temperaturgivare WX232
Kontrollera givarens montering/placering i aggrega-
tets monterings anvisning.
Väggmonterade aggregat (bild 5)
Montera temperaturgivaren på väggen ovanför
bastuaggregatet, längs med den vertikala cen-
trumlinjen som löper parallellt med aggregatets
sidor, och på ett avstånd av 100 mm från taket.
Golvmonterade aggregat (bild 6)
Alternativ 1: Montera temperaturgivaren på
väggen ovanför bastuaggregatet, längs med
den vertikala centrumlinjen som löper parallellt
med aggregatets sidor, och på ett avstånd av
100 mm från taket.
Alternativ 2: Montera temperaturgivaren i taket
ovanför bastuaggregatet på ett avstånd av
100–200 mm från den vertikala centrumlinjen
på sidan av aggregatet.
3.3.2. Montering av temperaturgivare WX325
(tillval)
Montera temperaturgivaren på väggen så långt bort
från bastuaggregatet som möjligt, och på ett av-
stånd av 500–700 mm från taket. Se bilder 5 och 6.
3.2.3. Lisätehoyksikkö LTY17 (lisävaruste)
Lisätehoyksikön LTY17 avulla voidaan kasvattaa
ohjauskeskuksen maksimikuormitusta 17 kW:lla.
Lisätehoyksikön mukana tarkemmat ohjeet asen-
nuksesta.
3.3. Lämpöantureiden asentaminen
Huom! Älä asenna lämpöanturia alle 1000 mm etäi-
syydelle suuntaamattomasta tuloilmaventtiilistä tai
alle 500 mm etäisyydelle anturista poispäin suun-
natusta venttiilistä. Katso kuva 7. Ilmavirta venttii-
lin lähellä viilentää anturia, jolloin ohjauskeskus saa
anturilta väärää tietoa saunan lämpötilasta. Tämän
seurauksena kiuas voi ylikuumentua.
3.3.1. Lämpöanturin WX232 asentaminen
Tarkista anturin asennuspaikka kiukaan ohjeesta.
Seinään kiinnitettävät kiukaat (kuva 5)
Asenna lämpöanturi saunan seinälle, kiukaan
yläpuolelle, kiukaan leveyssuuntaiselle
keskilinjalle 100 mm katosta alaspäin.
Lattiakiukaat (kuva 6)
Vaihtoehto 1: Asenna lämpöanturi saunan
seinälle, kiukaan yläpuolelle, kiukaan
leveyssuuntaiselle keskilinjalle 100 mm katosta
alaspäin.
Vaihtoehto 2: Asenna lämpöanturi kiukaan
yläpuolelle kattoon 100–200 mm etäisyydelle
kiukaan reunan keskikohdan pystylinjasta.
3.3.2. Lämpöanturin WX325 asentaminen
(lisävaruste)
Asenna lämpöanturi saunan seinään mahdollisim-
man kauas kiukaasta ja 500–700 mm katosta alas-
päin. Katso kuvat 5 ja 6.
WX232
150 mm
100 mm
1100 mm
min. 500 mm
max. 700 mm
100 mm
WX232
Anturi
Givare
WX325
Anturi (lisävaruste)
Givare (tillval)

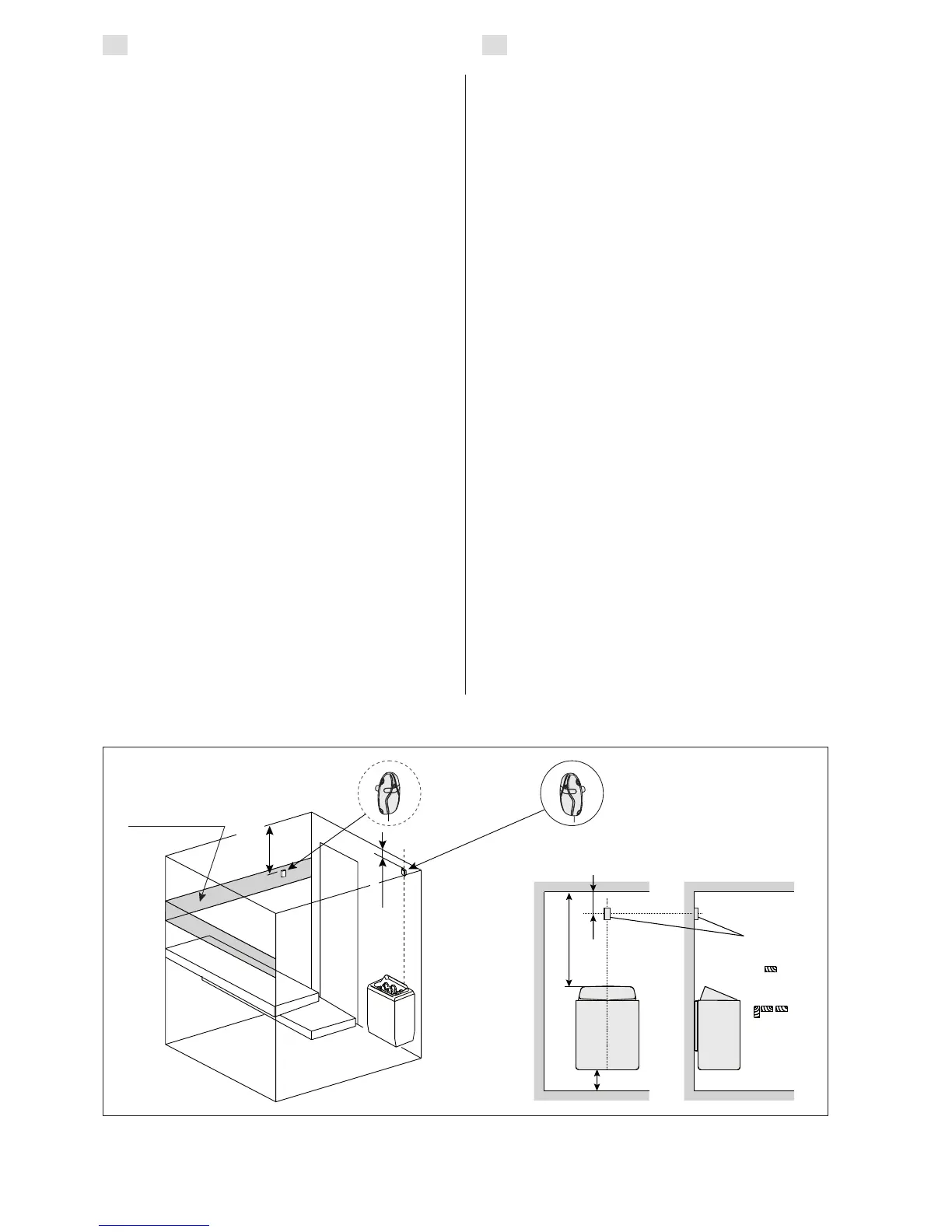

Kuva 5. Lämpö- ja kosteusantureiden sijainti seinään kiinnitettävien kiukaiden yhteydessä
Bild 5. Placering av temperaturgivare i anslutning till väggmonterade aggregat
Sallittu alue
anturille WX325
Tillåtet område
för WX325
