46
3. INSTRUCTIONS D’INSTALLATION
3. INSTRUKCJA MONTA¯U
Les connexions électriques du centre de contrôle
peuvent uniquement être effectuées par un élec-
tricien professionnel agréé et en accord avec la ré-
glementation en vigueur. Une fois l’installation du
centre de contrôle terminée, la personne chargée
de l’installation doit remettre à l’utilisateur les ins-
tructions d’installation et d’utilisation qui accom-
pagnent le centre de contrôle et doit dispenser à
l’utilisateur la formation appropriée pour utiliser le
poêle et le centre de contrôle.
3.1. Installer le tableau de commande
Le tableau de commande est étanche aux éclabous-
sures et présente une faible tension de fonctionne-
ment. Il peut être installé dans la douche, le ves-
tiaire ou dans l’habitation. Dans le sauna, il doit être
installé à la distance de sécurité minimum du poêle
et à une hauteur maximum d’un mètre par rapport
au sol. Figure 2.
Il est possible de faire passer le câble de données
dans le conduit prévu à cet effet (ø 30 mm) dans
la structure des parois an de le masquer ; sinon,
il doit être installé sur la surface de la paroi. Il est
recommandé que le panneau de contôle soit encas-
tré dans le mur et loin de possibles éclaboussures
ou projections d'eau.
Instalacji i monta¿u sterownika Xafir mo¿e do-
konywaæ tylko i wy³±cznie wykwalifikowany elekt-
ryk, zgodnie z instrukcj±. Po zakoñczeniu instalacji
instrukcja powinna byæ przekazana u¿ytkownikowi.
U¿ytkownik równie¿ powinien byæ przeszkolony w
zakresie podstawowej obs³ugi sterownika.
3.1. Instalacja panela steruj±cego
Panel sterujący zasilany jest niskim napięciem, i tym sa-
mym skropienie go wodą nie powinno spowodować awarii.
Panel może być zamontowany w pobliżu prysznica, prze-
bieralni lub pomieszczenia odpoczynkowego. W przypadku
montażu panelu w pomieszczeniu sauny, minimalne odle-
głości bezpieczeństwa od pieca oraz maksymalna wyso-
kość montażu muszą być zachowane. Rysunek 2.
Zaleca się zastosowanie rury (ø 30mm) montowanej w
strukturze ściany pozwalającej ukryć przewody podłącze-
niowe ‒ w przeciwnym razie przewody będą widoczne na
ścianie. Zalecamy wpuszczenie panelu sterowania w ścianę
w miejscu nienarażonym na zachlapanie wodą.

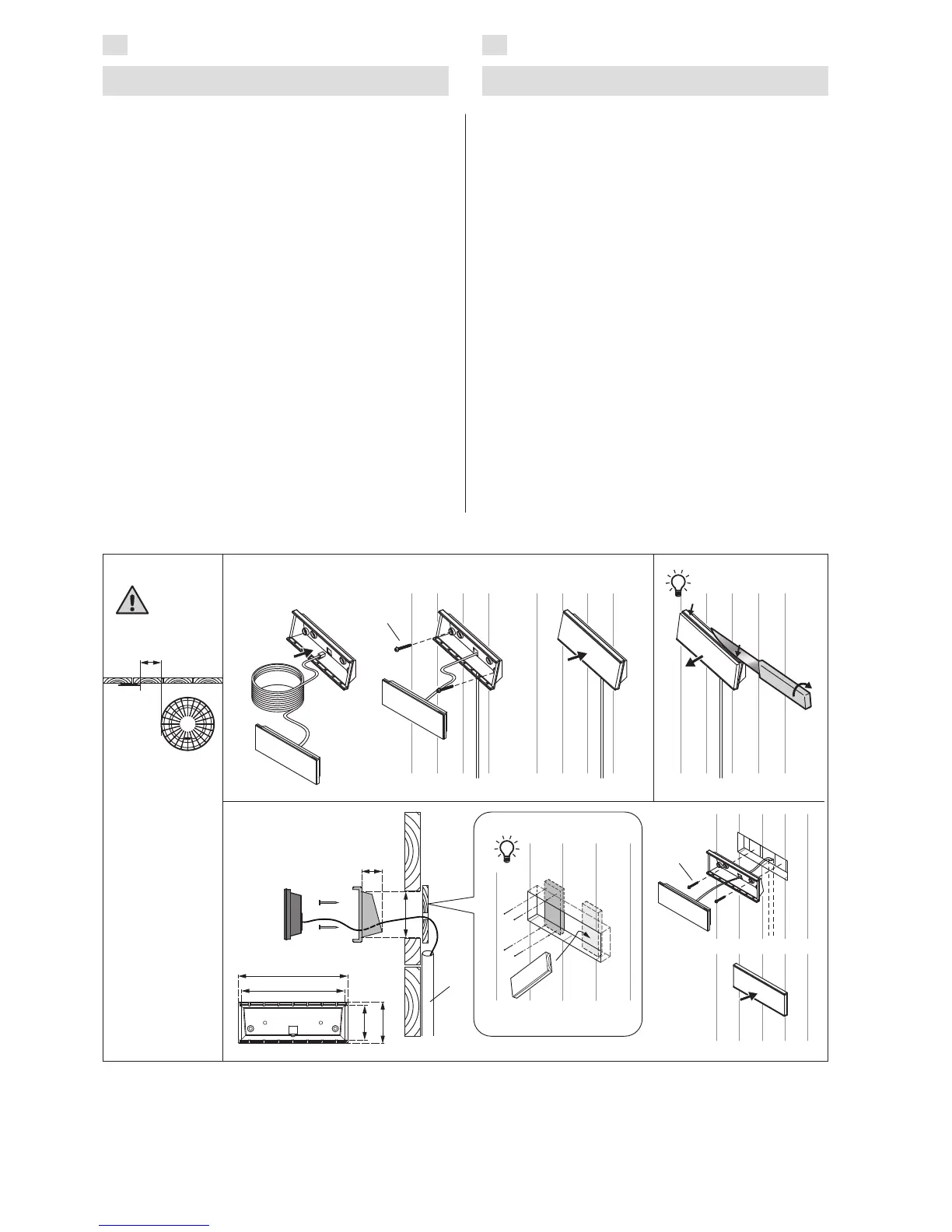

Figure 2. Fixation du tableau de commande
Rysunek 2. Monta¿ panela steruj±cego
min.
ø 30
46
46
56
20
140
147
A
B
min. 100 mm
1. 2. 3.
1. 2.
3.
ø4 x 30
ø4 x 30
