1.1. Yleistä
Harvia Xar CS170 -ohjauskeskus on tarkoitettu
ohjaamaan saunan sähkökiuasta tehoalueelta 2,3–
17 kW. Ohjauskeskus koostuu ohjauspaneelista,
tehoyksiköstä ja lämpöanturista. Katso kuva 1.
Ohjauskeskus säätelee saunan lämpötilaa anturil-
ta saamiensa tietojen perusteella. Lämpöanturikote-
lossa on lämpöanturi ja ylikuumenemissuoja. Läm-
pötilaa tunnustelee NTC-termistori ja ylikuumene-
missuojana toimii palautettava ylikuumenemissuoja
( 3.4.).
Lisävarusteena järjestelmään voidaan liittää lisä-
anturi. Kahta anturia käyttämällä voidaan saunasta
saada tarkempia lämpötilatietoja.
Kiukaan käynnistyminen voidaan ajastaa ohjaus-
keskuksen avulla (kiuas päälle viiveellä).
1.2. Tekniset tiedot
Ohjauspaneeli:
• Lämpötilan säätöalue: 40–110 °C
• Päälläoloajan säätöalue: perhesaunat 1–6 h,
yhteisösaunat 1–12 h. Pidempään päälläoloai-
kaan kysy ohjeita valmistajalta.
• Viiveajan säätöalue 0–18 h
• Valaistuksen ja tuulettimen ohjaus
• Mitat: 147 mm x 30 mm x 50 mm
• Datakaapelin pituus: 5 m (jatkettavissa 10 m
pituisilla jatkeilla n. 30 m asti)
Tehoyksikkö:
• Syöttöjännite: 400 V 3N~
• Maksimikuormitus: 17 kW
• Valaistuksen ohjaus, maksimiteho 100 W,
230 V 1N~
• Tuulettimen ohjaus, maksimiteho 100 W,
230 V 1N~
• Mitat: 272 mm x 70 mm x 193 mm
Anturit:
• Lämpöanturi on varustettu palautettavalla
ylikuumenemissuojalla ja lämpötilaa mittaavalla
NTC-termistorilla (22 kΩ/T=25 °C).
• Paino: 175 g johdon kanssa (noin 4 m)
• Mitat: 51 mm x 73 mm x 27 mm
Kiuas
Aggregat
Lämpöanturi WX325 (lisävaruste)
Temperaturgivare WX325 (tillval)
1.1. Allmänt
Syftet med Harvia Xar CS170 styrenhet är att styra
ett bastuaggregat inom ett uteffektintervall på 2,3–
17 kW. Styrenheten består av en kontrollpanel, en
strömförsörjningsenhet och en temperaturgivare.
Se bild 1.
Styrenheten reglerar temperaturen i bastuutrym-
met, baserat på den information som hämtas in från
givaren. Temperaturgivaren och överhettningsskyd-
det sitter placerade i temperaturgivareboxen. Tem-
peraturen känns av med en NTC-termistor och över-
hettningsskyddet kan återställas ( 3.4.).
En ytterligare givare nns som tillval. Genom att an-
vända två givare är det möjligt att erhålla en noggran-
nare temperaturavkänning från bastuutrymmet.
Styrenheten kan användas för att förinställa start-
tiden för bastuaggregatet (bastuaggregat på med
dröjsmål).
1.2. Tekniska data
Styrpanel:
• Justerbart temperaturintervall: 40–110 °C
• Justeringsintervall för bastubadtid: Familjebas-
tur: 1–6 t, allmänna bastur i erbostadshus:
1–12 t. Om längre bastubadtider önskas ska du
kontakta importören eller tillverkaren.
• Justeringsintervall för dröjsmålstid 0–18 t
• Styrning av belysning och äkt
• Mått: 147 mm x 30 mm x 50 mm
• Datakabelns längd: 5 m (kan förlängas med
10 m längder upp till 30 meter)
Strömförsörjningsenhet:
• Inspänning: 400 V 3N~
• Max. last: 17 kW
• Belysningsstyrning, max. effekt: 100 W,
230 V 1N~
• Fläktstyrning, max. effekt: 100 W, 230 V 1N~
• Mått: 272 mm x 70 mm x 193 mm
Givare:
• Temperaturgivaren är utrustad med ett återställ-
ningsbart överhettningsskydd och en tempera-
turkänslig NTC-termistor (22 kΩ/T=25 °C).
• Vikt: 175 g inklusive ledning (ca 4 m)
• Mått: 51 mm x 73 mm x 27 mm

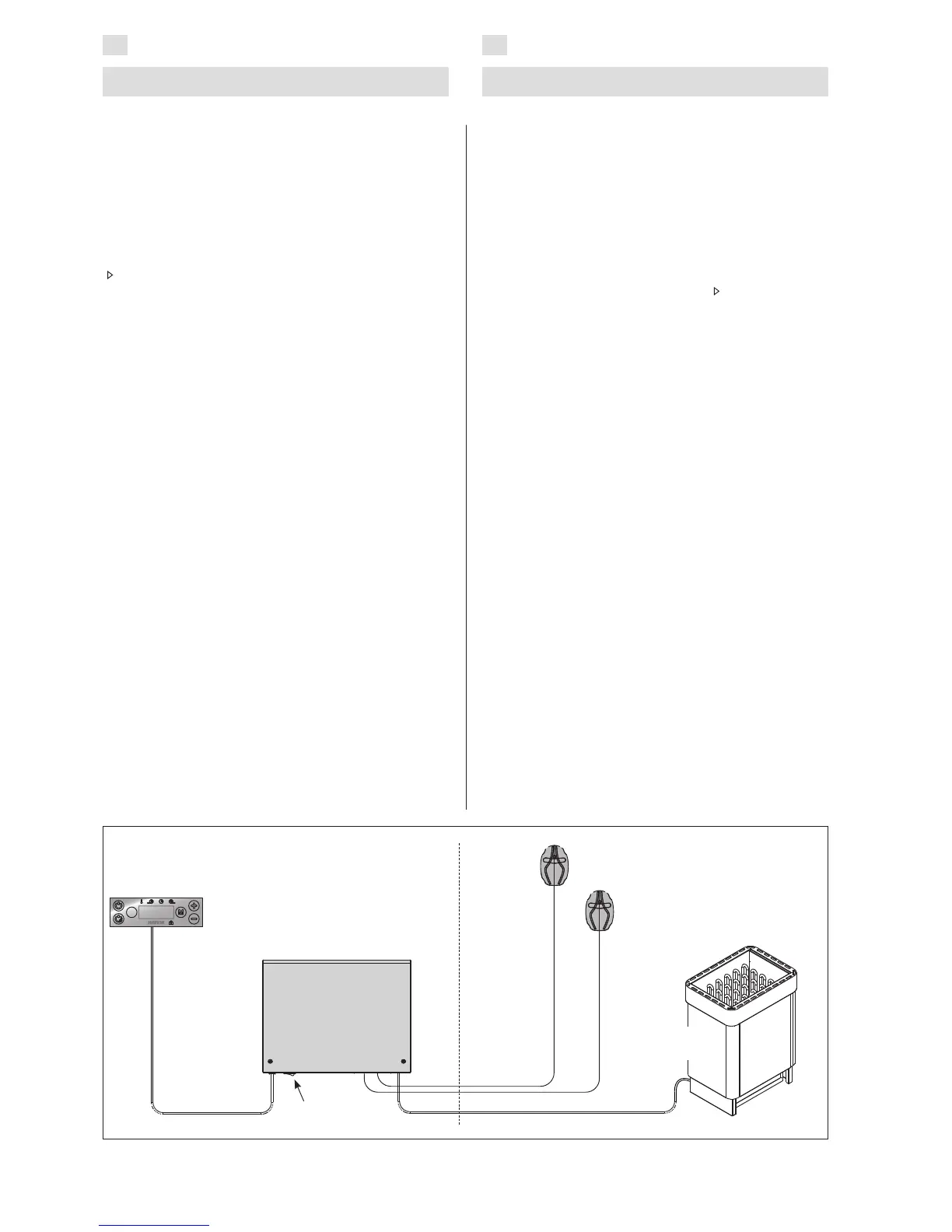

Kuva 1. Järjestelmän osat
Bild 1. Systemkomponenter
Lämpöanturi WX232
Temperaturgivare WX232
Ohjauspaneeli
Styrpanel
Tehoyksikkö
Strömförsörj-
ningsenhet
Saunahuone
Bastuutrymme
Kuiva tila
Torrt utrymme
Pääkytkin
Huvudströmbrytare
Datakaapeli
Datakabel
