3.2.1. Sähkökytkennät
Tehoyksikön sähkökytkennät tehdään kuvan 4 mu-
kaisesti. Tarkemmat asennustiedot tulee tarkistaa
valitun kiuasmallin asennusohjeesta.
3.2.2. Tehoyksikön sulakeviat
Vaihda rikkoutunut sulake uuteen, arvoltaan vas-
taavaan sulakkeeseen. Sulakkeiden sijainti tehoyk-
sikössä on esitetty kuvassa 4.
• Jos elektroniikkakortin sulake on rikkoutunut,
vika on todennäköisesti tehoyksikössä. Ota
yhteys huoltoon.
• Jos linjan U1, U2 sulake on rikkoutunut, valais-
tuksessa tai tuulettimessa on vikaa. Tarkista
valaistuksen ja tuulettimen toiminta ja johdotus.
3.2.1. Elektriska anslutningar
Bild 4 visas elanslutningarna för strömförsörjnings-
enheten. Om du behöver mer ingående installations-
anvisningar, se monterings- och bruksanvisning för
den aktuella modellen av bastuaggregat.
3.2.2. Säkringar i strömförsörjningsenheten
Byt ut en bränd säkring mot en hel med samma
märkning. Placeringarna av säkringarna i strömför-
sörjningsenheten visas i bild 4.
• Om säkringen på elektronikkortet har brunnit är
det troligen ett fel i strömförsörjningsenheten.
Reparatör krävs.
• Om säkringen på U1 eller U2 har brunnit är det
problem med belysning eller äkt. Kontrollera
kablar och funktion på belysning och äkt.
3.2. Tehoyksikön asentaminen
Asenna tehoyksikkö kuivaan tilaan saunan ulkopuo-
lelle (ympäristölämpötila >0 ºC). Kiinnitä tehoyk-
sikkö seinään. Tehoyksikön kannen avaaminen ja
seinään kiinnittäminen on esitetty kuvassa 3.
Huom! Tehoyksikköä ei saa upottaa seinäraken-
teisiin, koska siitä seuraa tehoyksikön sisäisten
komponenttien liiallinen kuumeneminen ja laitteen
rikkoutuminen. Katso kuva 3.
3.2. Montering av strömförsörjningsenhet
Montera strömförsörjningsenheten utanför bastun,
i ett torrt utrymme med en temperatur som översti-
ger 0 ºC. Se bild 3 för anvisningar om hur höljet på
strömförsörjningsenheten öppnas och hur enheten
monteras på väggen.
OBS! Strömförsörjningsenheterna får inte monte-
ras infällda i väggen eftersom detta kan förorsaka
överdriven upphettning av de interna komponen-
terna i enheten och kan leda till skador. Se bild 3.

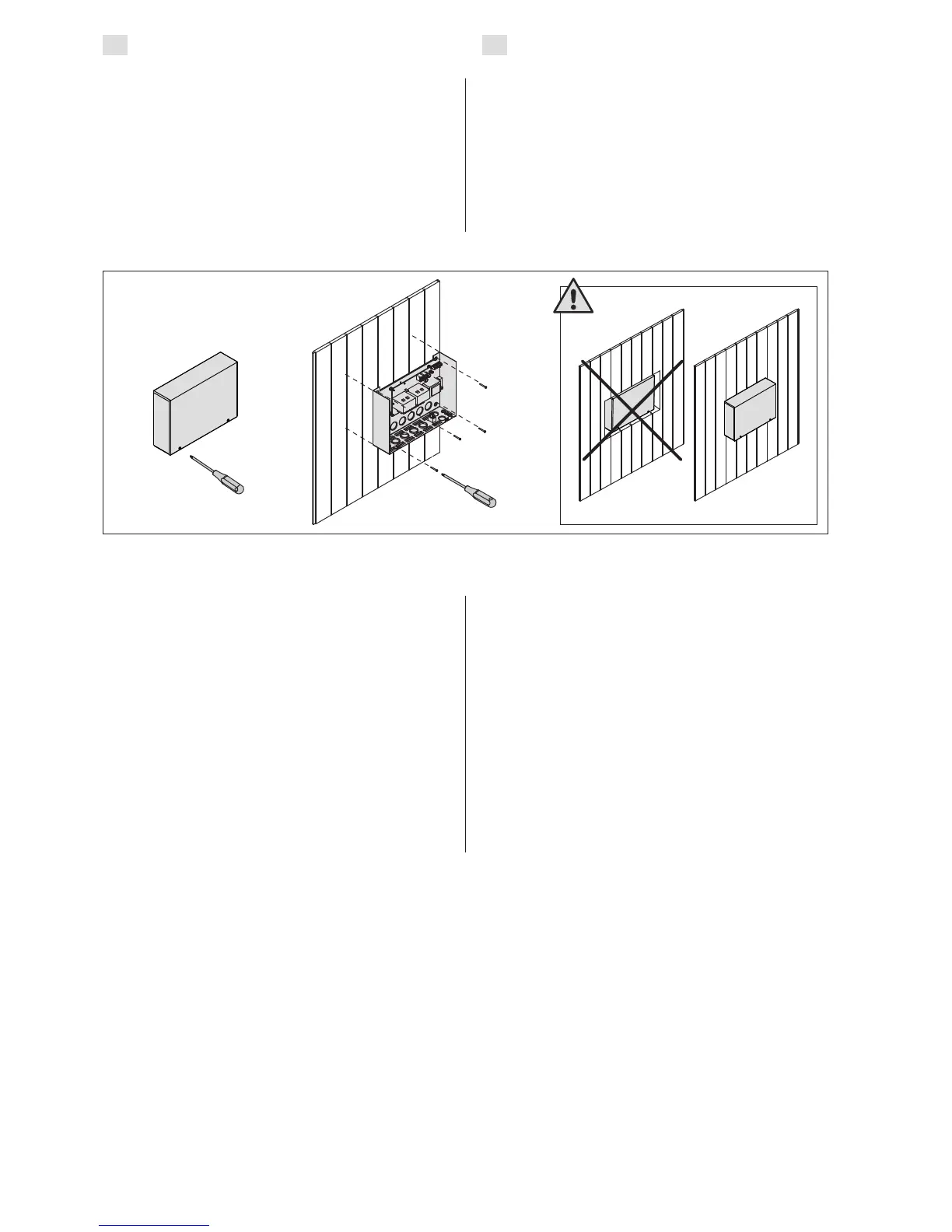

Kuva 3. Tehoyksikön kannen avaaminen ja kiinnittäminen seinään
Bild 3. Öppna höljet på strömförsörjningsenheten och montera enheten på väggen
