52
1. HARVIA XAFIR1. HARVIA XAFIR
1.1. Vispārīga informācija
Harvia Xar vadības pults paredzēta pirts elektriskās krās-
ns vadībai 2,3–17 kW strāvas padeves robežās. Vadības
pultī ietilpst vadības panelis, barošanas ierīce un tempera-
tūras sensors. Sk. 1. zīm.
Ar vadības pulti tiek regulēta pirts temperatūra, saska-
ņā ar sensora sniegtajiem datiem. Temperatūras sensors
un pārkaršanas aizsargierīce atrodas temperatūras senso-
ra kārbā. NTC termistors uztver temperatūru un pārkārša-
nas aizsargierīci iespējams atiestatīt ( 3.4.).
Papildus iespējams iegādāties vēl vienu sensoru. Izmantojot
divus sensorus, iespējams iegūt precīzākus pirts tempera-
tūras mērījumus.
Ar vadības pulti iespējams iepriekš iestatīt krāsns ieslēg-
šanas brīdi (laikiestate ieslēgta).
1.2. Tehniskie dati
Vadības panelis:
• Temperatūras regulēšanas amplitūda: 40–110 °C.
• Darbības laika regulēšanas amplitūda: ģimenes
pirts 1–6 stundas; publiskā pirts dzīvokļu ēkās 1–12
stundas. Lai noskaidrotu, vai iespējams pirti darbināt
ilgāk par šo laiku, vērsieties pie izplatītāja/ražotāja.
• Iepriekš uzstādāma laika regulēšanas amplitūda
0–18 stundas.
• Apgaismojuma un ventilatora vadība
• Datu kabeļa garums: 5 m (ir pieejami arī 10 m
pagarinājuma kabeļi ar maks. garumu – 30 m)
• Izmēri: 147 mm x 30 mm x 50 mm
Barošanas ierīce:
• Spriegums: 400 V 3N~
• Maks. jauda: 17 kW
• Apgaismojuma vadība, maks. jauda: 100 W, 230 V 1N~
• Ventilatora vadība, maks. jauda: 100 W, 230 V 1N~
• Izmēri: 272 mm x 70 mm x 193 mm
Sensori:
• Temperatūras sensors ir aprīkots ar atiestatāmu
pārkaršanas aizsargierīci un ar NTC termistoru (22 k /
T=25 °C) temperatūras noteikšanai.
• Svars: 175 g ar vadiem (apm. 4 m)
• Izmēri: 51 mm x 73 mm x 27 mm

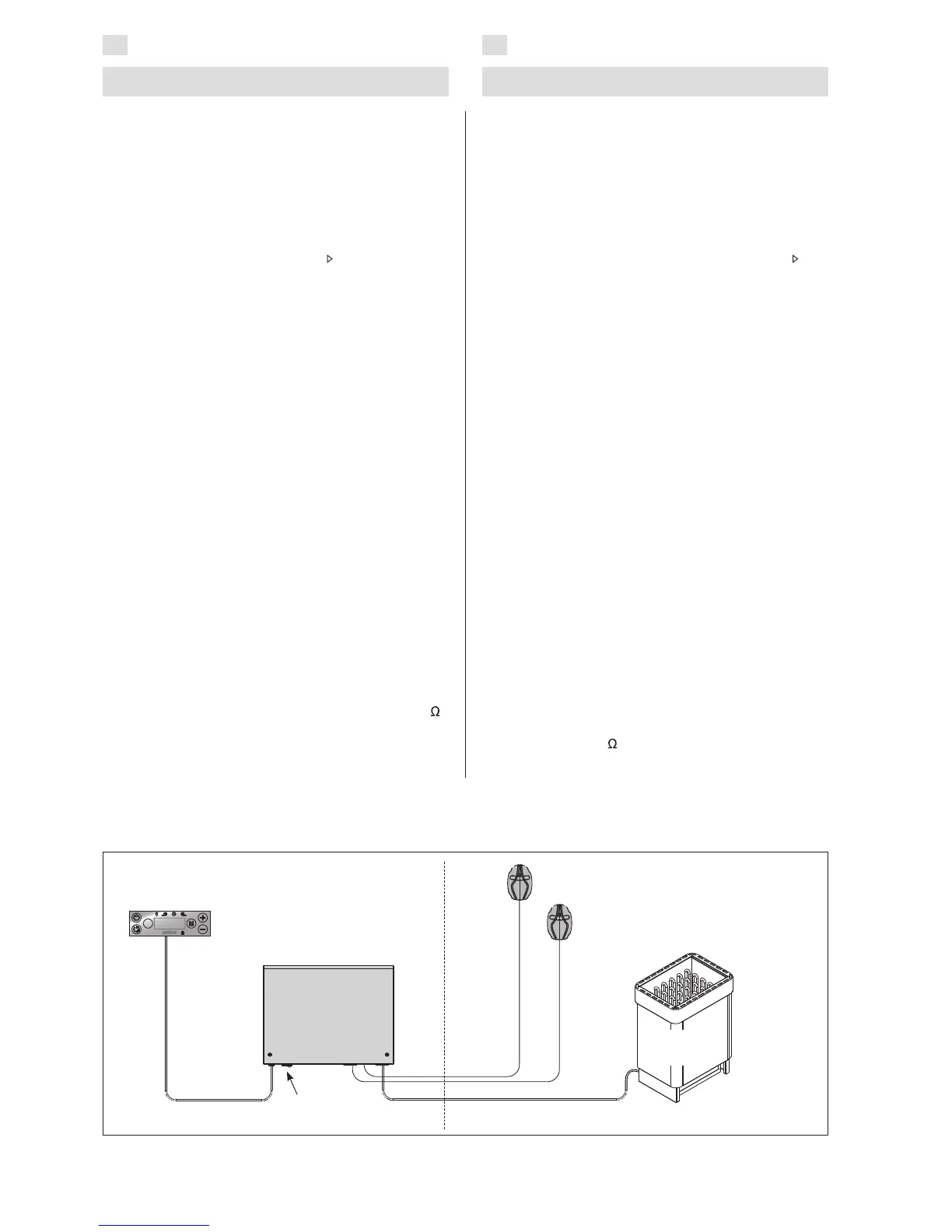

1. zīm. Sistēmas sastāvdaļas
1 pav. Sistemos sudėtis
Temperatūras sensors WX232
Temperatūros jutiklis WX232
Krāsns
Krosnelė
Vadības pults
Valdymo pultas
Barošanas ierīce
Maitinimo įtaisas
Pirts telpa
Sauna
Sausā telpa
Sausa patalpa
Temperatūras sensors WX325 (papildu)
Temperatūros jutiklis WX325 (pasirenkamas)
Galvenais slēdzis
Pagrindinis jungiklis
1.1. Bendroji informacija
Harvia valdymo pultas „Xar“ skirtas elektrinėms 2,3–
17 kW galingumo saunos krosnelėms valdyti. Pultas susi-
deda iš valdymo pultelio, maitinimo įtaiso ir temperatūros
jutiklio. Žiūr. 1 pav.
Pultas valdo temperatūrą saunoje, reguliuodamas kai-
tinimą pagal iš temperatūros jutiklio gaunamus signalus.
Temperatūros jutiklis ir perkaitimo saugiklis yra temperatū-
ros jutiklio dėžutėje. Temperatūrą matuoja NTC tipo termisto-
rius, o perkaitimo saugiklį galima pakartotinai įjungti ( 3.4.).
Galima pasirinkti papildomą jutiklį. Naudojant du jutiklius,
gaunami tikslesni temperatūros saunoje rodmenys.
Valdymo pulte galima iš anksto nustatyti krosnelės įjun-
gimo laiką (atidėto įjungimo trukmę).
1.2. Techniniai duomenys
Valdymo skydelis:
• Temperatūros nustatymo ribos: 40–110 °C.
• Veikimo trukmės nustatymo ribos: šeimyninėms
saunoms 1–6 val., viešosioms saunoms
daugiabučiuose namuose 1–12 val. Dėl ilgesnio
veikimo laiko teiraukitės importuotojo/gamintojo.
• Išankstinio įjungimo laiko (atidėjimo trukmės)
nustatymo ribos 0–18 h.
• Apšvietimo ir vėdinimo valdymas.
• Duomenų perdavimo kabelio ilgis: 5 m (papildomai
tiekiami 10 m pailginimo kabeliai; bendras maks. ilgis
– 30 m)
• Matmenys: 147 mm x 30 mm x 50 mm
Maitinimo įtaisas:
• Elektros įvado įtampa: 400 V 3N~
• Valdoma maks. galia: 17 kW
• Apšvietimo valdymas, maks. galia: 100 W, 230 V 1N~
• Vėdinimo valdymas, maks. galia: 100 W, 230 V 1N~
• Matmenys: 272 mm x 70 mm x 193 mm
Jutikliai:
• Temperatūros jutiklyje įtaisyti: automatinis perkaitimo
saugiklis ir temperatūrą matuojantis NTC tipo
termistorius (22 k /T=25 °C).
• Masė: 175 g su jungiamaisiais laidais (maždaug 4 m)
• Matmenys: 51 mm x 73 mm x 27 mm
Datu kabelis
Duomenų perdavimo kabelis
