Montaggio meccanico
C9C A03729_03_YI0_01 HBM: public 17
F
nom
Forza nella direzione di misura
F
ex
Forza nella direzione di misura, decentrata rispetto
al trasduttore di misura
e Eccentricità (distanza fra il centro del trasduttore
di misura e l'elemento d'introduzione della forza)
F
nom F
ex
Fq
e

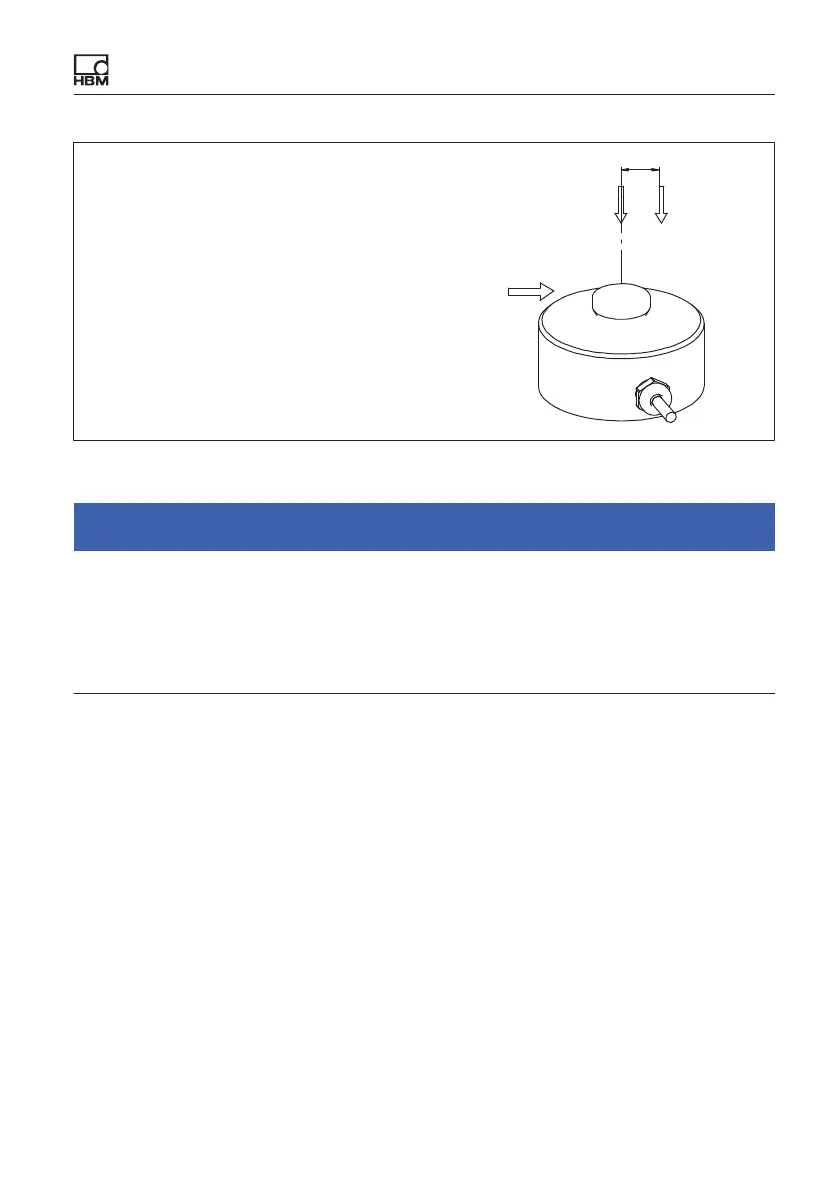

Fig. 6.1 Forze e momenti parassitari
Avviso
Durante il montaggio e l'esercizio del trasduttore, considerare le massime forze
parassitarie – forze laterali (dovute al disallineamento), momenti flettenti
(dovuti all'introduzione della forza eccentrica) e coppie, vedere i Dati tecnici nel
capitolo 9 a pagina 29 e la portata massima ammissibile degli elementi
d'introduzione della forza usati (eventualmente lato cliente).
L'introduzione della forza deve avvenire sul bottone di carico sferico situato nel
lato superiore del trasduttore di forza.
L'elemento strutturale che introduce la forza sull'elemento di introduzione del
carico sferico deve essere rettificato e deve presentare una durezza di almeno
40 HRC.
Per il C9C HBM offre gli appoggi di compressione EDO9, con cui si evita di
introdurre nel trasduttore coppie e momenti flettenti. Ovviamente questi
appoggi di compressione hanno una durezza e caratteristiche superficiali
idonee.
