Montaggio meccanico
18 A03729_03_YI0_01 HBM: public C9C

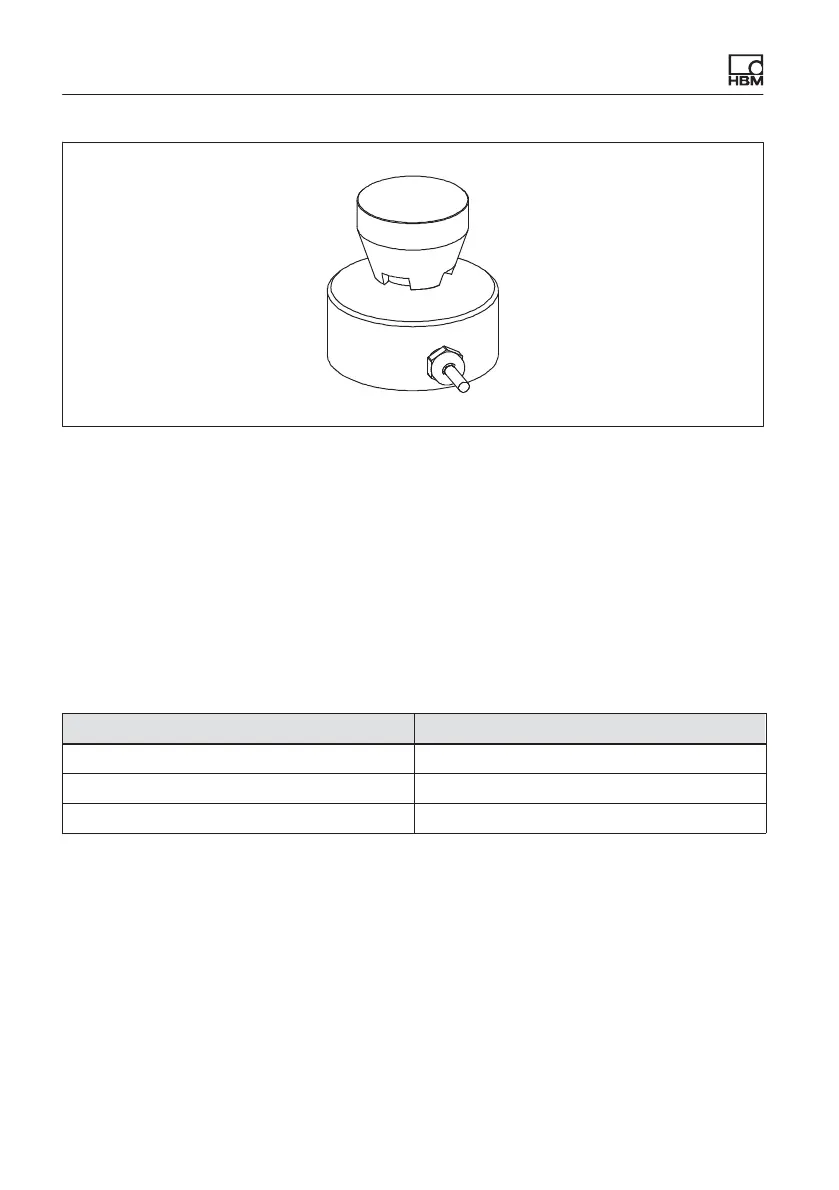

Fig. 6.2 Impiego dell'appoggio di compressione EDO9
La struttura inferiore deve essere in grado di sostenere la forza da misurare.
Tenere presente che la rigidità dell'intero sistema dipende dalla rigidità degli
elementi di introduzione della forza e da quella della struttura sottostante.
Considerare inoltre che la struttura inferiore deve garantire che la forza venga
sempre introdotta in verticale nel trasduttore, cioè che la struttura non si fletta
anche quando è soggetta al pieno carico.
Sul lato inferiore dell'adattatore si trovano dei fori filettati con cui il trasduttore
C9C può essere montato anche capovolto o in verticale.
Forza nominale Filetto
50 … 200 N 3 x M3
0,5 … 20kN 3 x M2
50kN 4 x M4
Considerare le altezze della struttura del C9C
