Montaggio meccanico
C9C A03729_03_YI0_01 HBM: public 19
A
H

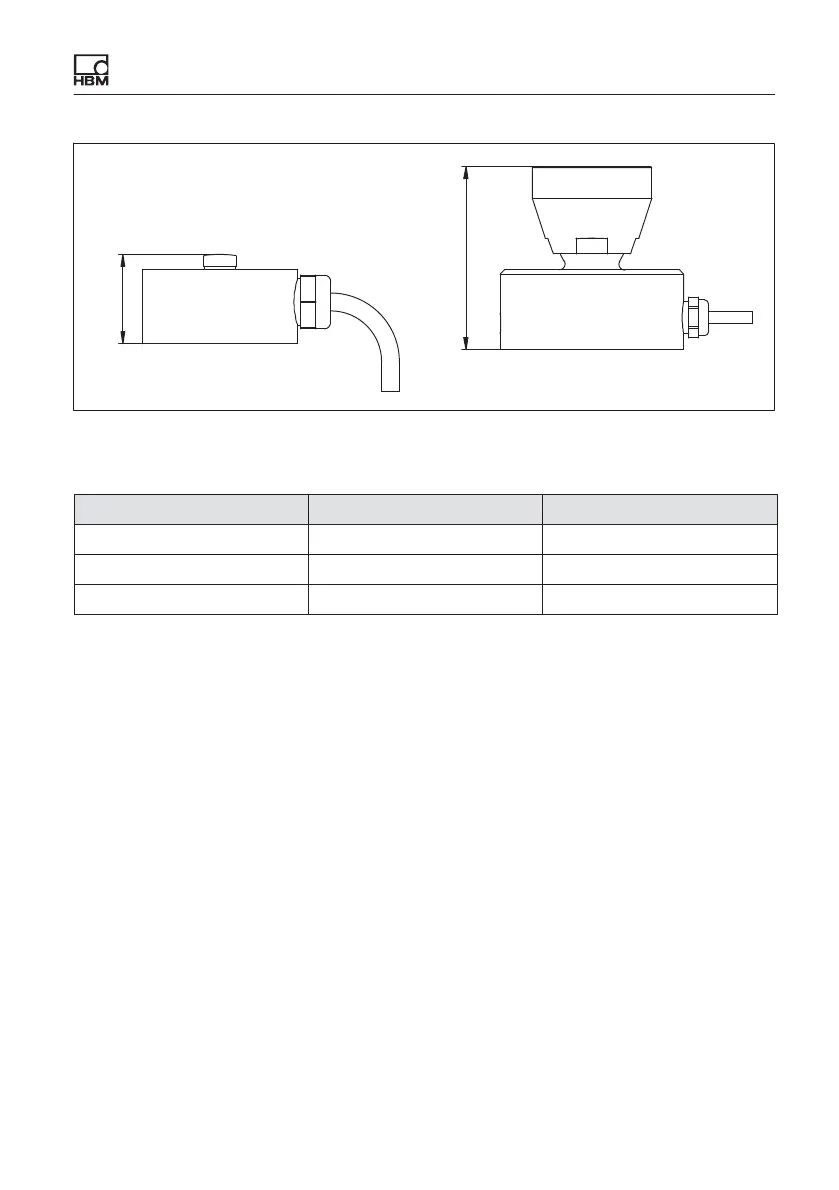

Fig. 6.3 Altezze d'installazione del C9C con e senza appoggio di compressione
EDO9
C9C A0,1 H
50 … 200N 15 -
0,5 … 20kN 13 31,5
50kN 28 48,5
Inoltre si devono soddisfare i seguenti requisiti dell'elemento della struttura che
diventa la base del trasduttore di forza o su cui viene poggiato il C9C:
S Si consiglia un superficie piana, non verniciata e senza grassi. La pulizia
può essere eseguita ad es. con il detergente RMS1 di HBM (No. Ordine
1RMS1).
S La durezza deve essere di almeno 40 HRC.
S Deve essere sufficientemente rigido in modo che non si fletta.
S La planarità è ideale quando la tolleranza non supera 0,01 mm.
