Elektrischer Anschluss
12 A2335-2.0 HBM: public VK20A
Die Verschaltung der Kabel richtet sich nach dem anzu
schließenden Systemgerät. Im Gehäuse des

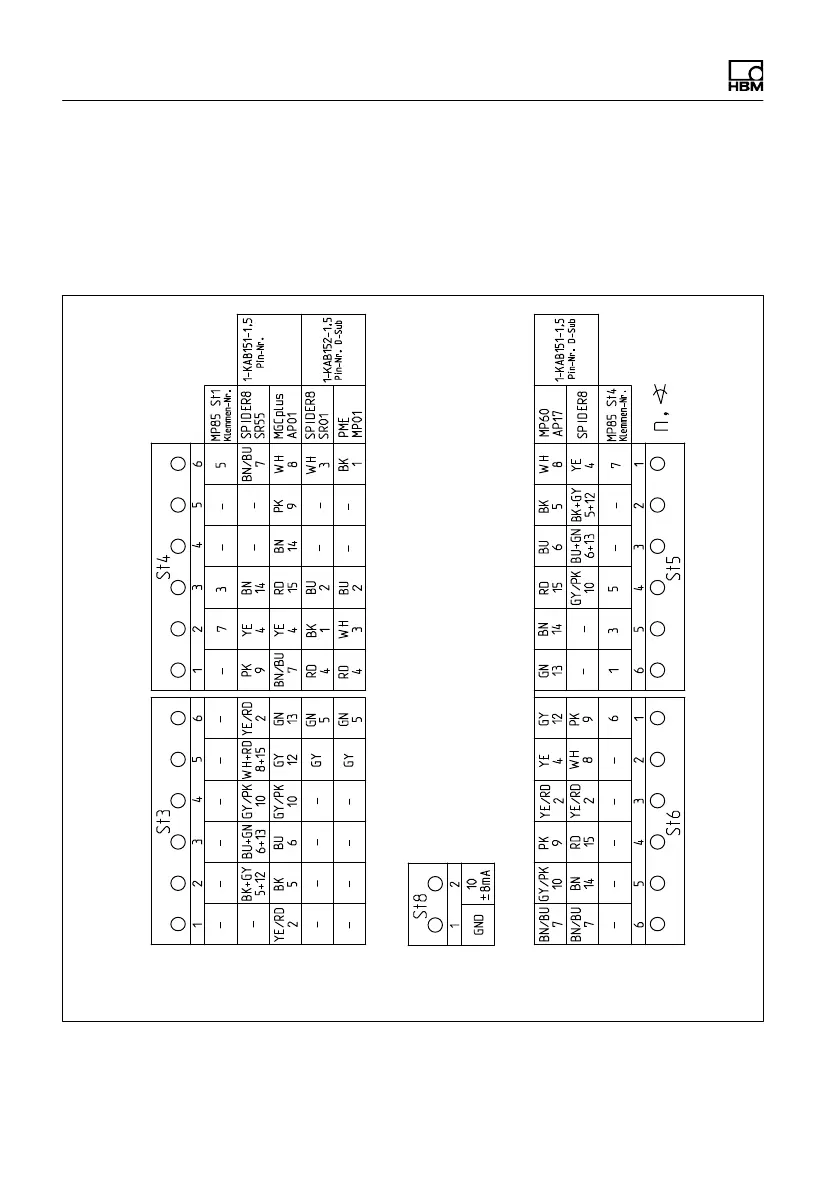

Klemmenkastens befindet sich ein Beipackzettel mit dem
Anschlussschema für die verschiedenen Systemgeräte
von HBM (siehe Abb. 5.2).
Md [V]
Md [I]
Fortsetzung der Abbildung auf der nächsten Seite
