HBM VK20A - Structure Mécanique

Montage
10 A2335-2.0 HBM: public VK20A
4.2 Structure mécanique
Co1 Co2 Co3 Co4
Co7 Co6 Co5
16161616
616161
Md [V]
n
Signal de
contrôle externe
T20WN
T21WN
T22
Tension
d'alimentation
Co8
Md [I])

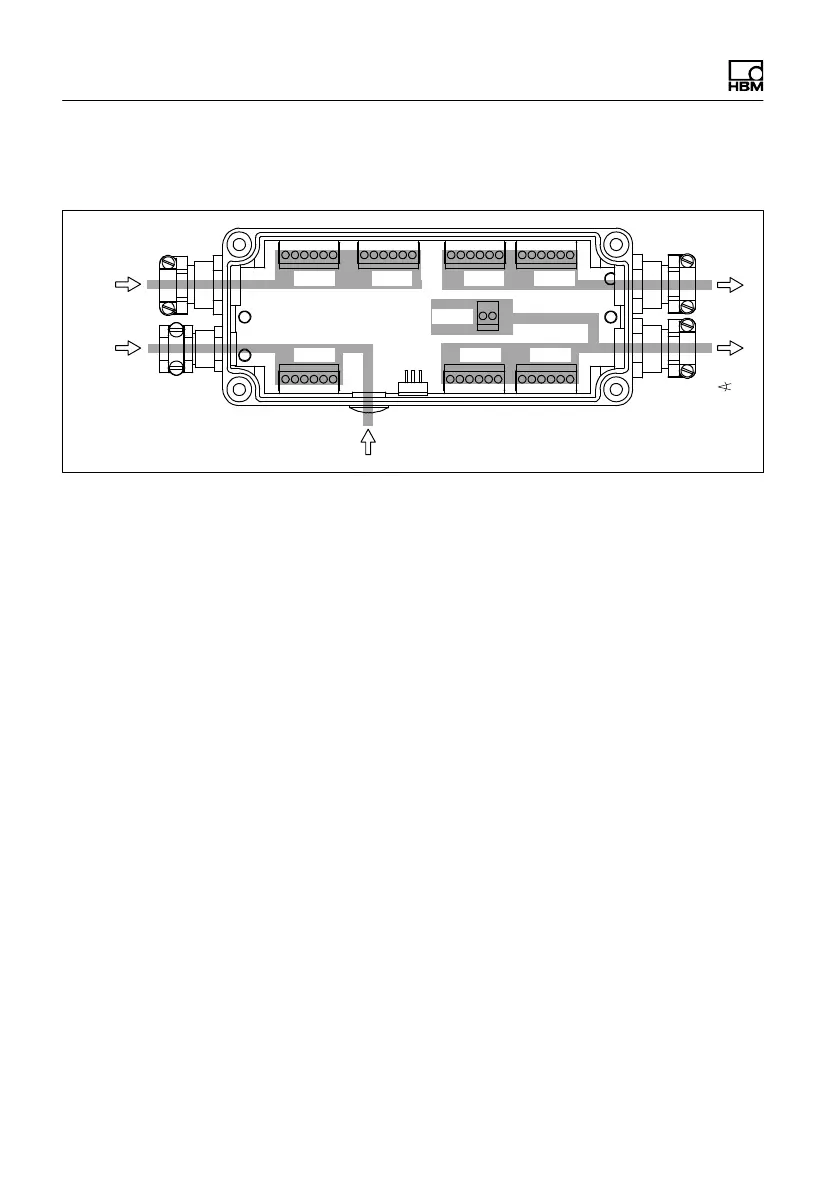

Fig. 4.2 Bornes de raccordement dans le boîtier de
raccordement VK20A ouvert
