Raccordement électrique
16 A2335-2.0 HBM: public VK20A

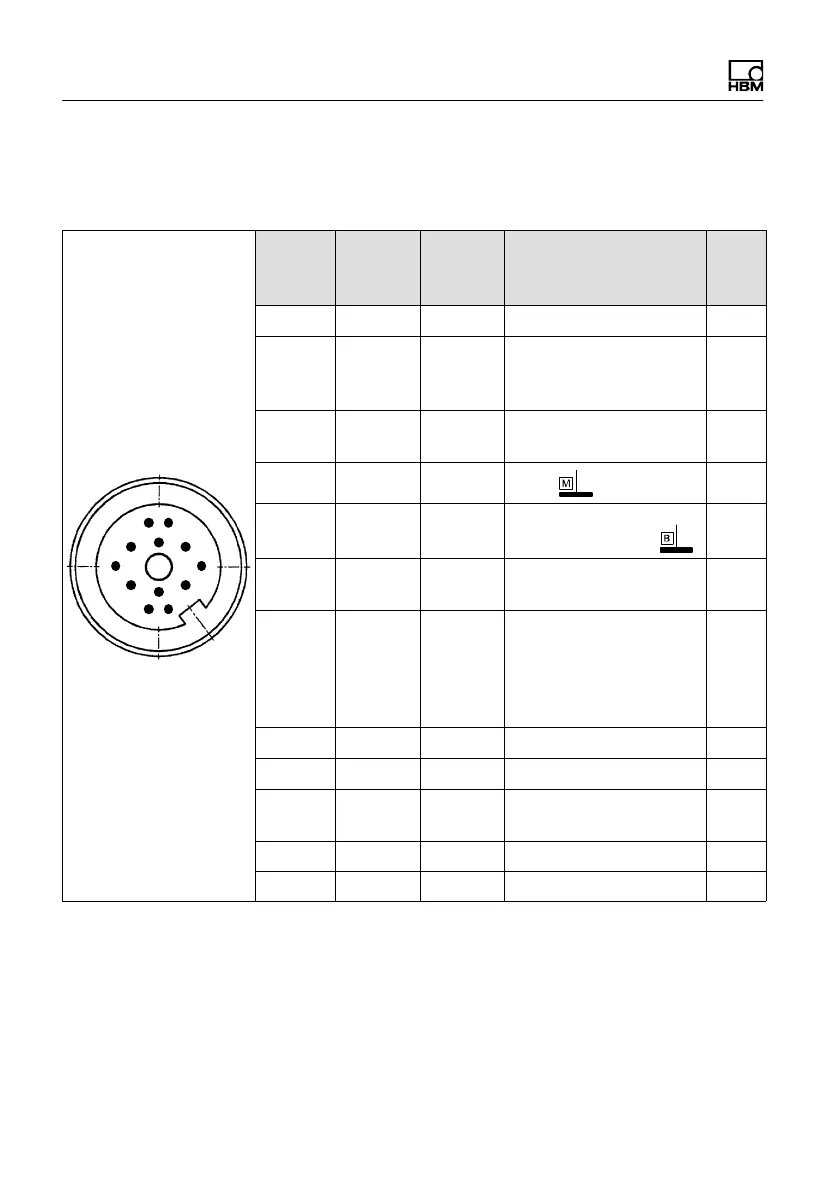

5.1.2 Raccordement électrique du T20WN, T21WN
(Co1 et Co2)
A
B
C
D
E
F
G
J
H
L
M
K
Broche Couleur
du fil
Bornier/
Broche
VK20A
Fonction E/S
1)
A nr Co1/1 Aucune -
B rg Co2/1 Signal de mesure
vitesse de rotation/
angle de rotation
E
C mr Co1/3 Signal de mesure
couple ±10 V
E
D bc Co1/4
0 V ;
E
E ja Co1/5 Tension d'alimentation
0 V
S
F vi Co1/6 Tension d'alimentation
12 V
S
G ve Co1/2 Signal de mesure
vitesse de rotation/
angle de rotation (en
retard de phase de
90°)
E
H rs Co2/2 Aucune -
J gr Co2/3 Aucune -
K gr/rs Co2/4 Déclencher le signal
de contrôle
S
L bl/rg Co2/5 Aucune -
M bl Co2/6 Blindage de câble -
Tab. 5.1 Raccordement du T20WN, T21WN
1)
S = Sortie ; E = Entrée
