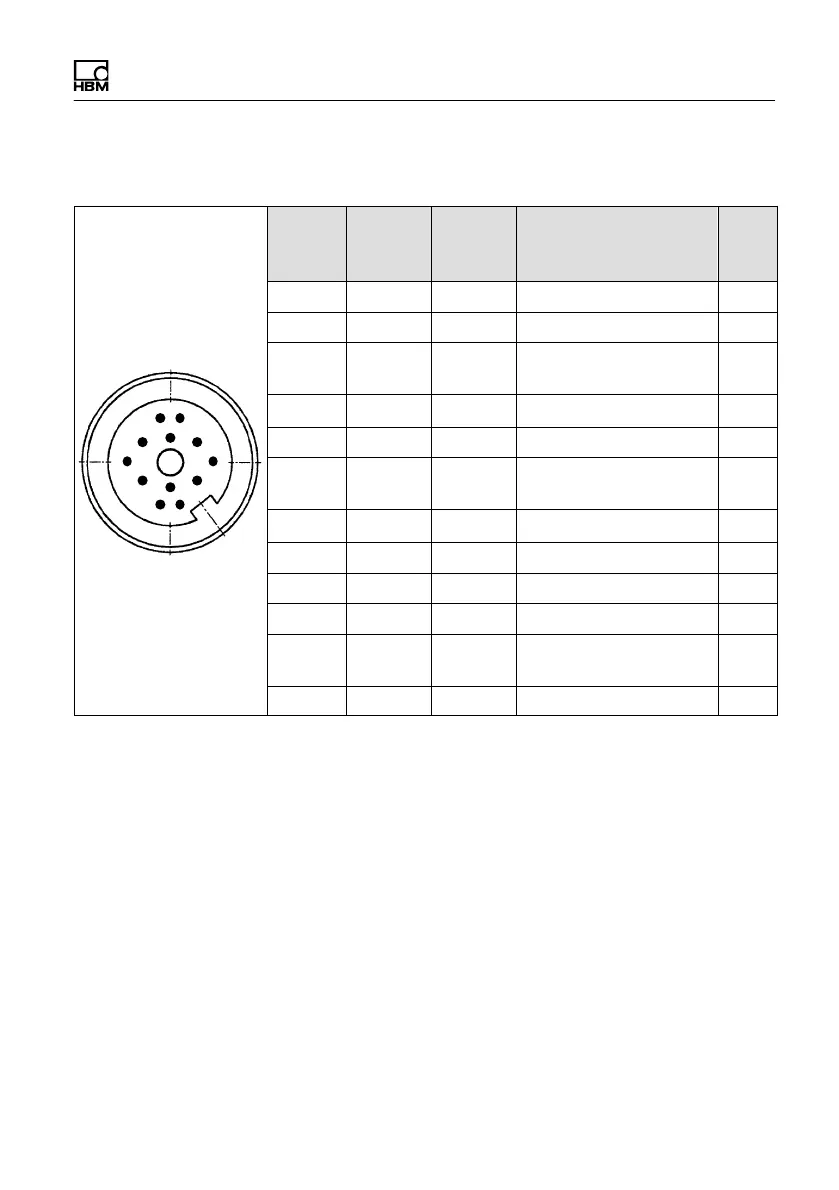

5.1.3 Raccordement électrique du T22 (Co1 et Co2)
A
B
C
D
E
F
G
J
H
L
M
K
Broche Couleur
du fil
Bornier/
Broche
VK20A
Fonction E/S
*)
A nr Co1/1 Aucune -
B rg Co2/1 Aucune -
C mr Co1/3 Signal de mesure
couple "5 V
E
D bc Co1/4
Masse (couple)
E
E ja Co1/5 Masse (alimentation) S
F vi Co1/6 Tension d'alimentation
+11,5 V … 30 V
S
G ve Co1/2
Aucune
-
H rs Co2/2 Aucune -
J gr Co2/3 Aucune -
K gr/rs Co2/4 Aucune -
L bl/rg Co2/5 Signal de mesure
couple 10"8 mA E
M bl Co2/6 Blindage de câble -
Tab. 5.2 Raccordement du T22
