Raccordement électrique
VK20A A2335-2.0 HBM: public 11
5 Raccordement électrique
5.1 Câble de raccordement de
l'électronique d'évaluation
Pour raccorder les T20WN, T21WN et T22 à l'élect
ronique d'évaluation via le boîtier de raccordement
VK20A, HBM propose les câbles de liaison suivants :
S 1-Kab 151-1.5 (connecteur SUB‐D à 15 pôles - ext
rémités libres)
S 1-Kab 152-1.5 (SUBCON5 - extrémités libres)
ja/rg
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
ja
nr
bl
mr/bl
bc
rs
gr/rs
gr
ve
mr
rg
1-Kab151-1.5 1-Kab152-1.5
1
2
3
4
5
dénudé
nr
bl
bc
rg
ve
Blindage

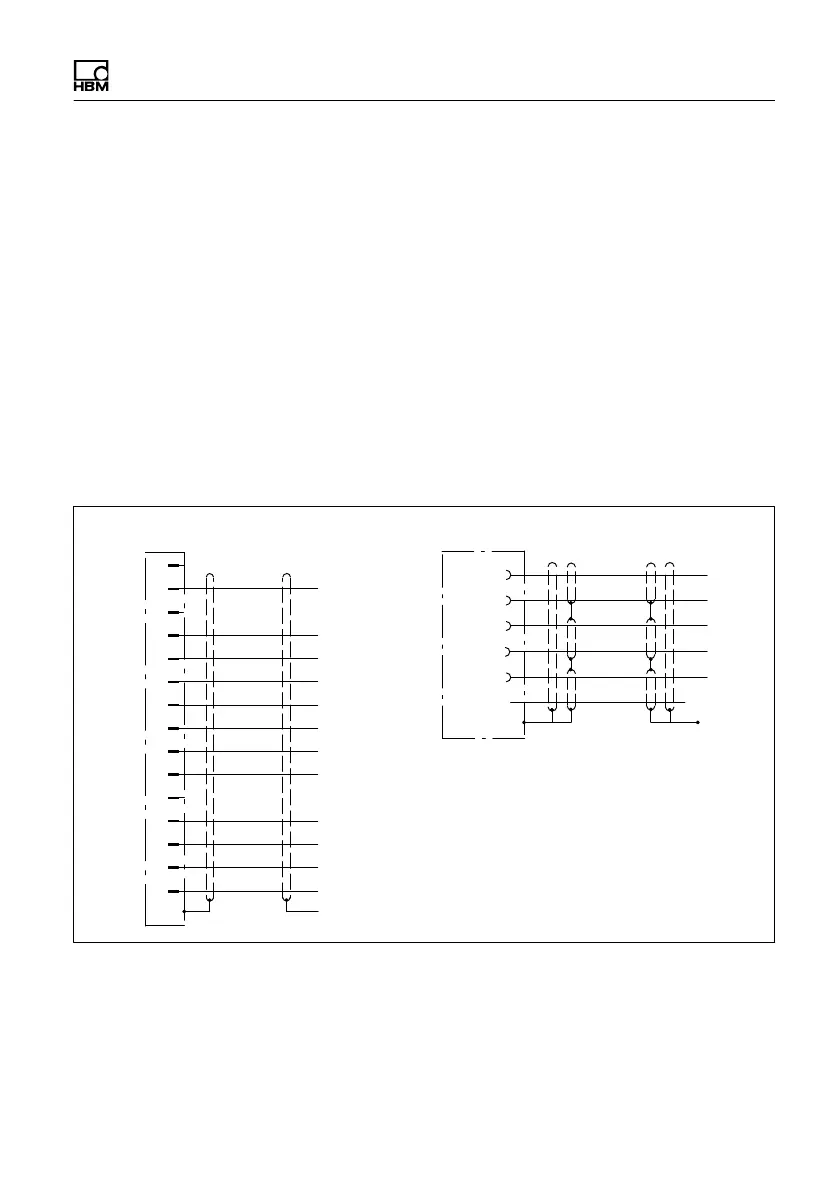

Fig. 5.1 Câbles de raccordement à l'électronique
d'évaluation
