HBM VK20A - Branchement Mécanique des Câbles de Liaison

Raccordement électrique
14 A2335-2.0 HBM: public VK20A
5.1.1 Branchement mécanique des câbles de
liaison
Le boîtier de raccordement est livré avec un jeu de
passages de câble permettant de faire passer le câble de
raccordement du capteur, l'alimentation en tension et les
sorties Md/n. Le perçage latéral destiné au signal de
contrôle externe est obturé avec une vis à la livraison. Le
cas échéant, utiliser un presse‐étoupe PG7 approprié
muni d'une douille anti‐pliage.
Douille anti‐pliage
Ø int. 7 mm
Douille anti-pliage
Ø int. 5 mm
Blindage de câble
enroulé autour de
la bague de pression
Bague de pression
Passage
de câble
Joint d'étanchéité
Paroi du boîtier
T20WN, T21WN, T22
Power

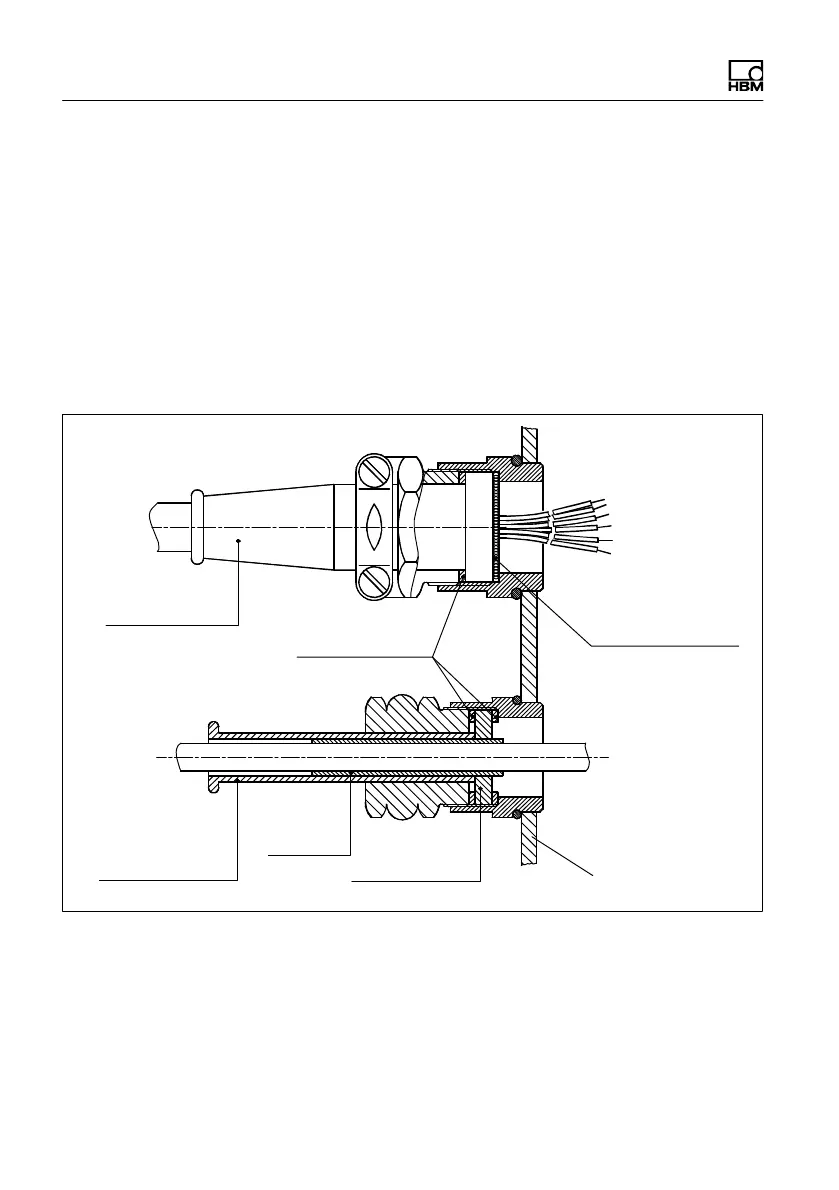

Fig. 5.3 Passages de câble ”T20WN, T21WN, T22” et
”POWER” sur le boîtier de raccordement
