Elektrischer Anschluss
VK20A A2335-2.0 HBM: public 21
5.1.8 Funktionskontrolle
Im Klemmenkasten sind drei grüne Kontrolldioden zum
Überprüfen der Verdrahtung und ein Kontrollsignal‐
Taster (für T20WN, T21WN) integriert.
Die Diode A1 leuchtet, wenn eine stabilisierte Versor
gungsspannung von 12 V für die Drehmoment‐Messwelle
zur Verfügung gestellt wird. Die Leuchtdioden A2 und A3
blinken, wenn die Antriebswelle der T20WN, T21WN
langsam gedreht wird.
61
A2
A1
161
6
1616
1661
A3
Versorgungs
spannung
Drehzahl/Drehwinkel
S1
Kontrollsignal

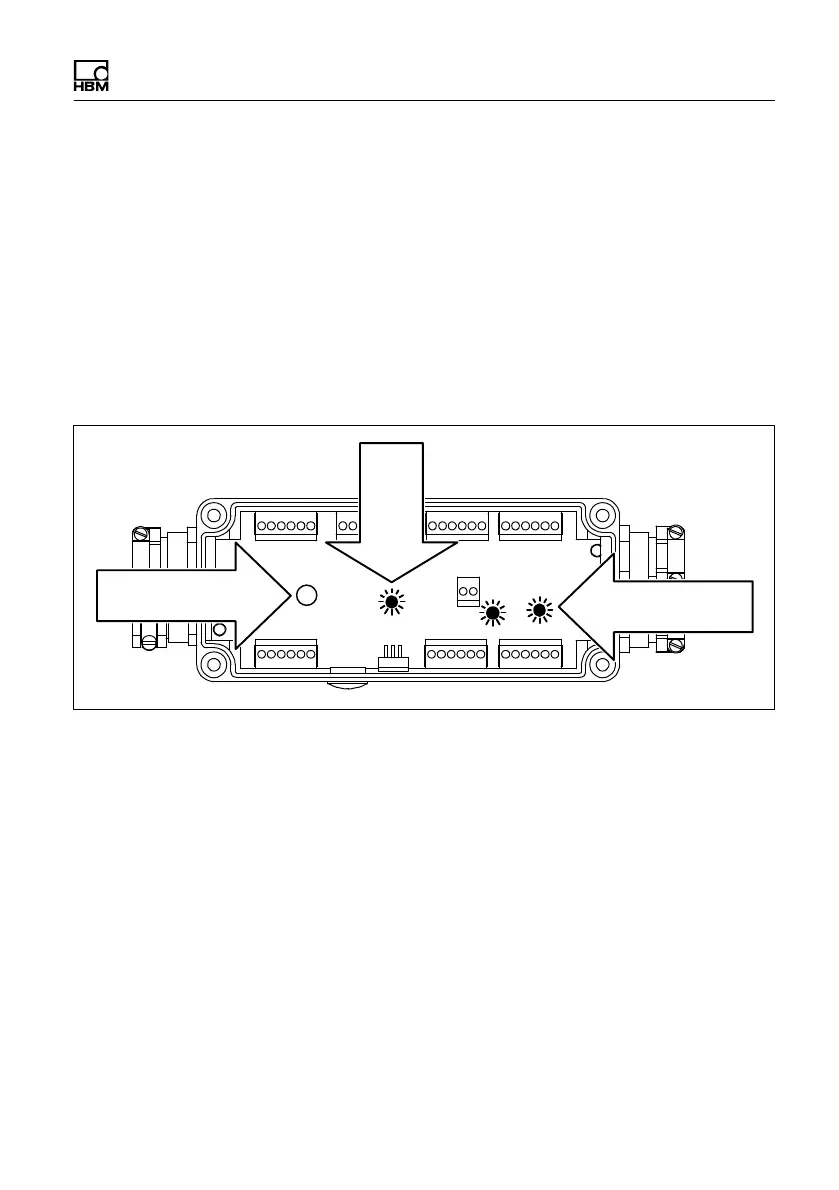

Abb. 5.5 Kontroll‐LEDs und Kontrollsignal‐Taster
5.1.9 Kontrollsignal (T20WN, T21WN)
Ein Kontrollsignal von +10 V ("0,2 %) können Sie auslö
sen:
S mit dem Taster S1 auf der Platine (solange dieser
gedrückt wird; siehe Abb. 5.5).
S mit einer externem Taster oder Relaiskontakt an
Klemmleiste St7, Klemmen 3 und 4 (siehe Abb. 5.6).
