HBM VK20A - Elektrischer Anschluss T20 WN, T21 WN (St1 und St2)

Elektrischer Anschluss
16 A2335-2.0 HBM: public VK20A

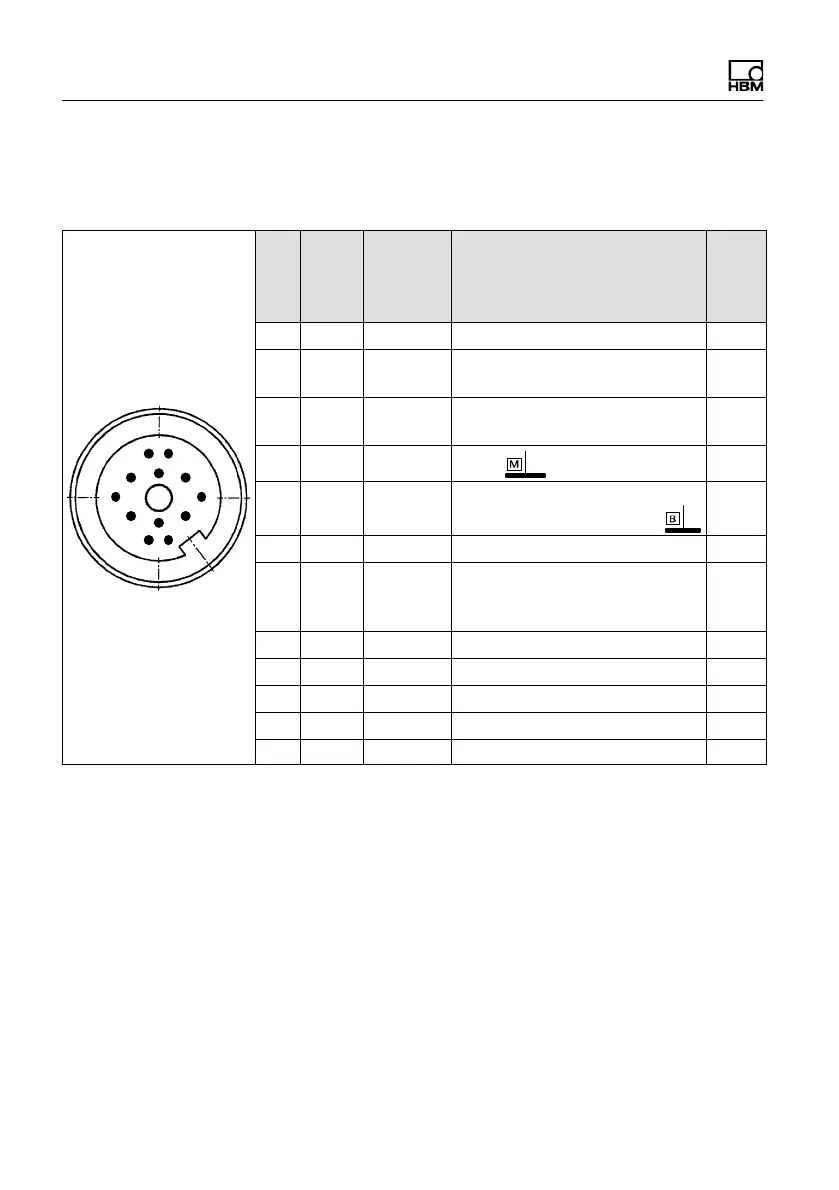

5.1.2 Elektrischer Anschluss T20WN, T21WN (St1
und St2)
A
B
C
D
E
F
G
J
H
L
M
K
Pin Ader
farbe
Klemm
leiste/
Klemme
VK20A
Funktion E/A
1)
A sw St1/1 Keine -
B rt St2/1 Messsignal Drehzahl‐/
Drehwinkel
E
C br St1/3 Messsignal Drehmoment
±10 V
E
D ws St1/4
0 V;
E
E ge St1/5 Versorgungsspannung 0 V A
F vi St1/6 Versorgungsspannung 12 V A
G gn St1/2 Messsignal Drehzahl‐/
Drehwinkel
(um 90° nacheilend)
E
H rs St2/2 Keine -
J gr St2/3 Keine -
K gr/rs St2/4 Kontrollsignal auslösen A
L bl/rt St2/5 Keine -
M bl St2/6 Kabelschirm -
Tab. 5.1 Anschluss T20WN, T21WN
1)
A=Ausgang; E=Eingang
