Montage
97

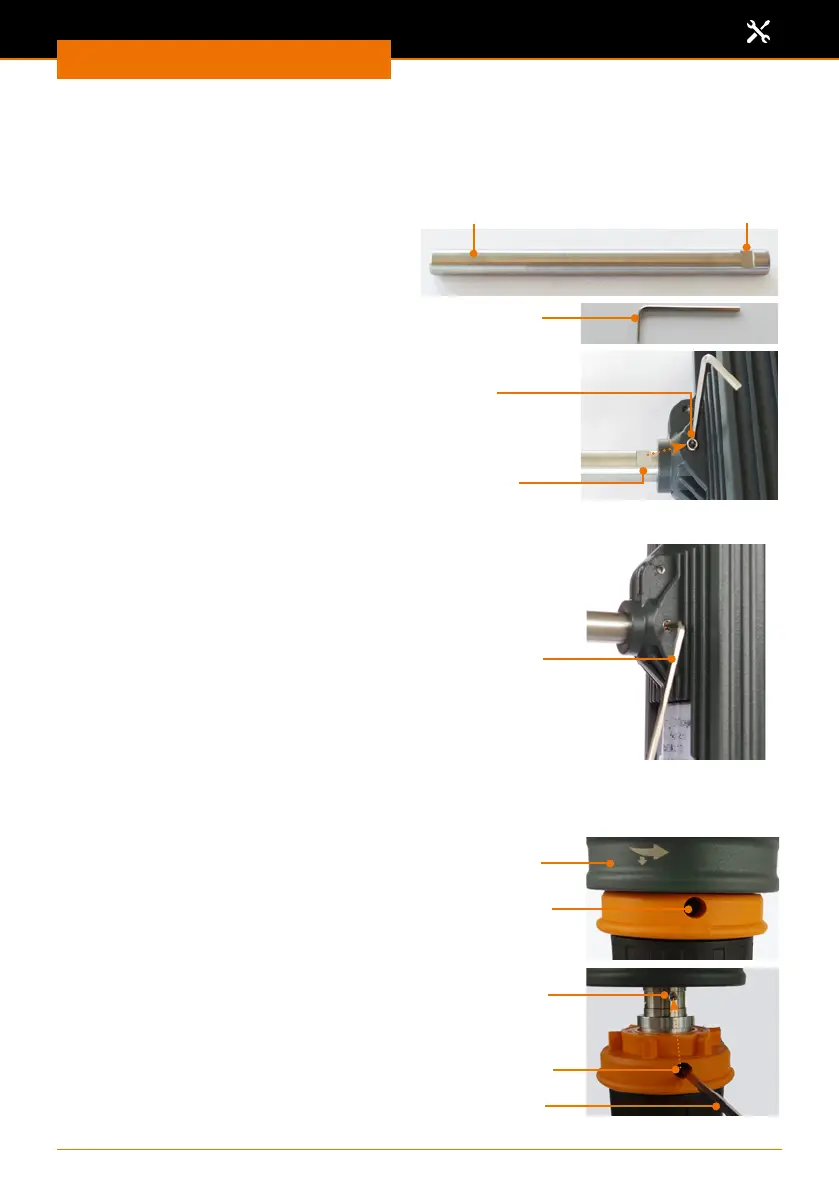

 Haltestange und Schnellspannfutter
Haltestange montieren
Die Haltestange dient zur Aufhängung
des Rührers z. B. an einem Stativ oder an
einem Gitter.
Lieferumfang:
▪ Haltestange
▪ Inbusschlüssel
Haltestange Einkerbung
Inbusschlüssel
An der Rückseite des Gerätes bendet
sich eine Bohrung zur Aufnahme der
Haltestange.
➜ Führen Sie die Haltestange mit der
Einkerbung voran in die Bohrung an
der Rückseite des Gerätes.
➜ Achten Sie darauf, dass die
Einkerbung in der Haltestange vor der
Inbusschraube im Gehäuse positioniert
ist.
Einkerbung
Madenschraube im
Gehäuse
➜ Befestigen Sie die Haltestange mit
Hilfe des beigelegten Inbusschlüssels.
Inbusschlüssel
Schnellspannfutter montieren und demontieren
➜ Entfernen Sie evtl. eingespanntes
Rührwerkzeug.
➜ Schließen Sie das Schnellspannfutter
und schieben Sie den Arretiering in die
obere Position.
Sicherheitsring
obere Position
Madenschraube
➜ Lockern Sie mit Hilfe des beigelegten
Inbusschlüssels die Madenschraube im
orangenfarbenen Ring.
➜ Ziehen Sie das Schnellspannfutter nach
unten ab.
➜ Achten Sie bei erneuter Montage
darauf, dass die Madenschraube an der
Vertiefung ausgerichtet ist.
Vertiefung für
Madenschraube
Inbusschlüssel
Madenschraube
