Montage
98

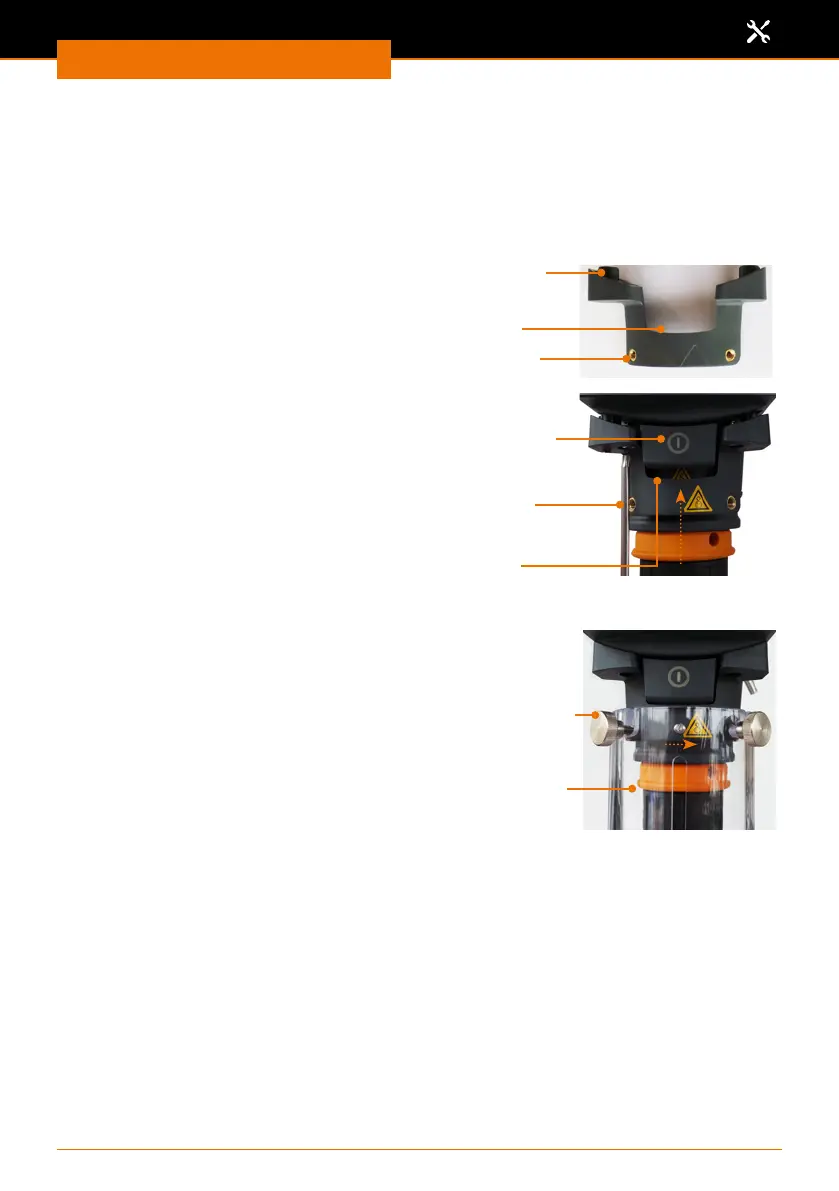

Rührwellenschutz
Rührwellenschutz befestigen (optionales Zubehör)
Zum Schutz vor Verletzungen an der rotierenden Welle kann am Laborrührer ein
Rührwellenschutz befestigt werden (siehe Kapitel „ Ersatzteile und Zubehör, Zubehör).
Lieferumfang:
▪ 1 Halterung
▪ 2 Torxschrauben
▪ 1 Torxschlüssel
▪ 1 Rührwellenschutz
▪ 2 Rändelschrauben
Metallgewinde
Führungshilfen
Aussparung
Halterung
➜ Führen Sie die graue Halterung für den
Rührwellenschutz von unten an das
Gerät, so dass die Aussparung die
EIN/AUS-Taste umfasst.
✓ Die beiden Führungshilfen sind in den
Bohrungen rechts und links eingeführt
und sorgen für den korrekten Sitz der
Halterung.
➜ Befestigen Sie die Halterung mit den
beiden mitgelieferten Inbusschrauben
mit Hilfe des Inbusschlüssels und
ziehen Sie diese bis zum Anschlag fest.
Aussparung
EIN/AUS-Taste
Torxschlüssel
➜ Befestigen Sie nun die beiden
Rändelschrauben mit zwei bis drei
Umdrehungen in den Metallgewinden
der Halterung.
➜ Schieben Sie den Rührwellenschutz mit
den Schlitzen über das Gewinde der
Schrauben und drehen Sie ihn nach
rechts zum Schlitzende.
➜ Drehen Sie die beiden
Rändelschrauben vorsichtig fest.
Rührwellenschutz
Rändel-Schrauben
Rührwellenschutz entfernen
➜ Lösen Sie die beiden Rändelschrauben mit ein bis zwei Umdrehungen.
➜ Drehen Sie den Rührwellenschutz nach links und führen Sie ihn zur Entfernung nach
unten.
