7. Mueva la palanca a la posición desbloqueada (Fig. 5), luego coloque el aerosol Maxima XTEND (570‑0073) en el soporte (Fig. 4).
8. Asegúrese de que la boquilla de la lata esté asentada correctamente, luego mueva la palanca a la posición bloqueada (Fig. 5).
9. Abra la válvula principal de aire para presurizar la unidad de mantenimiento.
10. Active el interruptor de encendido.
CONFIGURACIÓN OPERATIVA
1. Presione el botón de encendido durante 2 segundos para entrar en el modo de conguración.
2. En la pantalla LCD aparecerá “Compressed air on” (aire comprimido encendido) para conrmar que el aire comprimido está encendido.
3. Presione el botón de encendido para mostrar el tiempo de purga/secado de la pieza de mano. El tiempo predeterminado está
establecido en 45 segundos. Presione “1” para disminuir o “3” para aumentar el tiempo de purga / secado según sea necesario.
NOTA: Hay seis con guraciones de tiempo (30s/45s/60s/75s/90s/120s).
4. Vuelva a presionar el botón de encendido para mostrar la conguración del zumbador. Si el zumbador está en “o” (apagado),
presione “1” para encender el zumbador.
5. Vuelva a presionar el botón de encendido para mostrar la con guración del aire comprimido. La con guración del aire comprimido
debe mostrar 4.5 bar. Si la pantalla LCD no muestra 4.5 bar, gire el regulador de aire hacia la izquierda para disminuir o hacia la derecha
para aumentar la presión de aire hasta que esté en 4.5 bar.
FUNCIONAMIENTO
Atención
• Use equipo de protección personal apropiado durante el uso y limpieza.
Mantenimiento del mandril
Nota: Asegúrese de quitar la fresa de la pieza de mano antes de intentar realizar este paso. Se
recomienda que el mandril de la pieza de mano o del accesorio se limpie cada 3 o 4 ciclos de
mantenimiento.
1. Abra la puerta delantera.

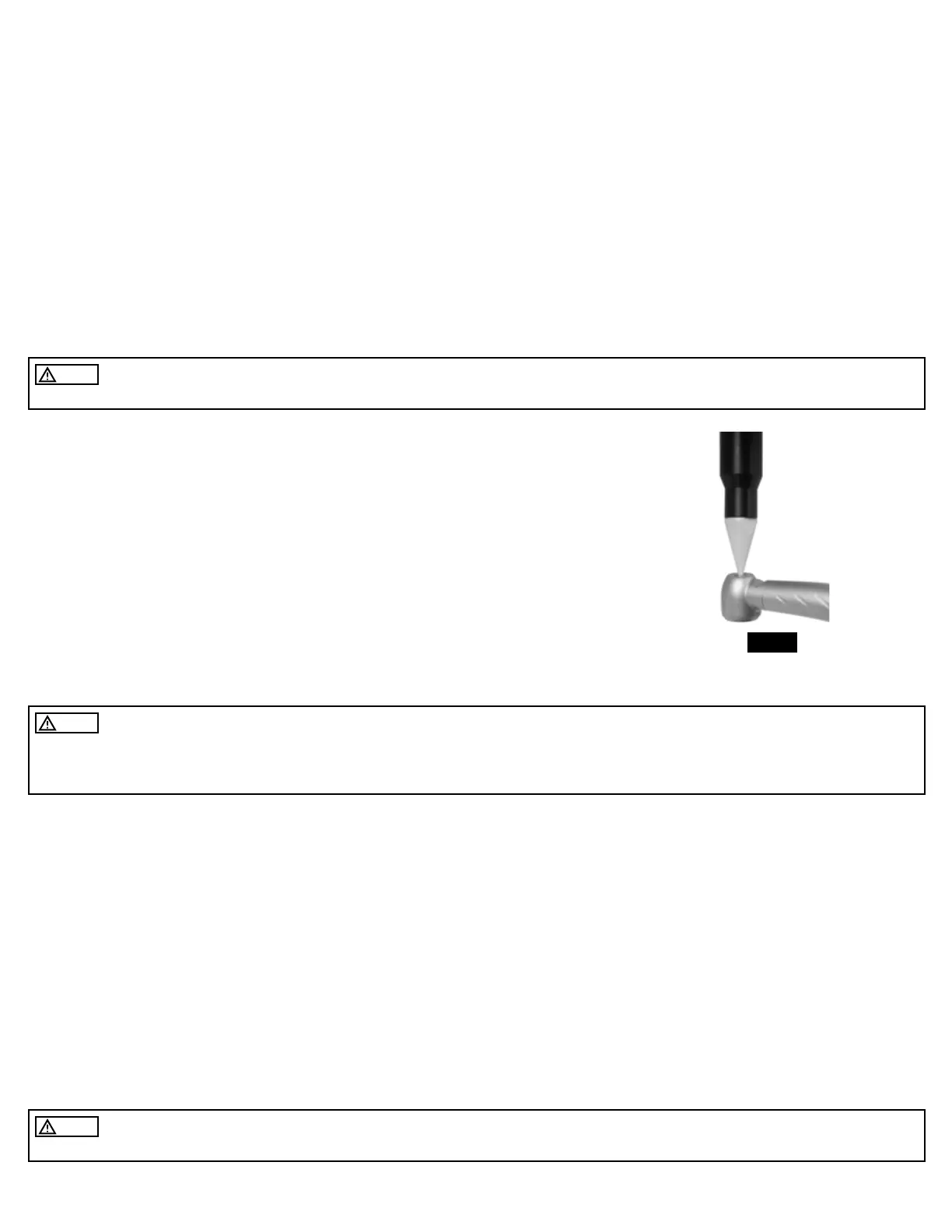

2. Coloque la abertura del mandril contra el extremo ahusado de la boquilla para la limpieza de
mandriles (Fig. 6).
3. Presione el encendido. La pantalla LCD se encenderá mientras esté en uso.
4. Mantenga la pieza de mano en su posición hasta que suene el tono corto que indica que se ha
completado el ciclo de limpieza.
FIG. 6
Mantenimiento de piezas de mano y accesorios
Sujeción de piezas de mano neumáticas de velocidad-alta
Atención
• Asegúrese de quitar la fresa de las piezas de mano neumáticas de velocidad‑alta antes de usar la máquina de mantenimiento.
• La ausencia de juntas tóricas o su asentamiento incorrecto en el adaptador de servicio puede causar que la pieza de mano quede
atascada en el adaptador o que la(s) junta(s) tórica(s) se dañen.
1. Abra la puerta delantera de la máquina de mantenimiento.
Solamente para piezas de mano estilo conexión rápida
2. Sujete el adaptador de servicio requerido insertando la parte trasera del adaptador dentro del conector de 4 agujeros y apriete la
tuerca de rosca con la mano.
3. Inspeccione el adaptador de servicio para asegurarse de que todas las juntas tóricas estén asentadas correctamente en sus ranuras.
4. Presione la pieza de mano sobre el adaptador de servicio correspondiente.
Solamente para piezas de mano con extremos traseros jos
5. Inserte la pieza de mano de extremo trasero jo dentro del conector de 4 agujeros y apriete la tuerca con la mano.
Sujeción de accesorios rectos eléctricos contra ángulos
1. Abra la puerta delantera.
2. Sujete el adaptador de servicio de velocidad baja requerido (cuando corresponda), insertando la parte trasera del adaptador dentro
del conector de 4 agujeros y apriete la tuerca de rosca con la mano.
3. Empuje el accesorio sobre el correspondiente adaptador de servicio hasta que haga clic y quede bloqueado en su lugar.
Lubricación y limpieza interna de piezas de mano y accesorios
Atención
• Asegúrese de seleccionar solamente la(s) estación(es) de mantenimiento que tiene(n) la(s) pieza(s) de mano instalada(s).
Nota: No presione los botones ni abra la puerta delantera de la unidad Maxima XTEND AX durante los ciclos de la máquina, ya que causará
que el ciclo de mantenimiento se interrumpa. Si esto ocurre, abra la puerta completamente para restablecer la máquina y luego vuelva a
