Maxima XTEND AX ‑ 17

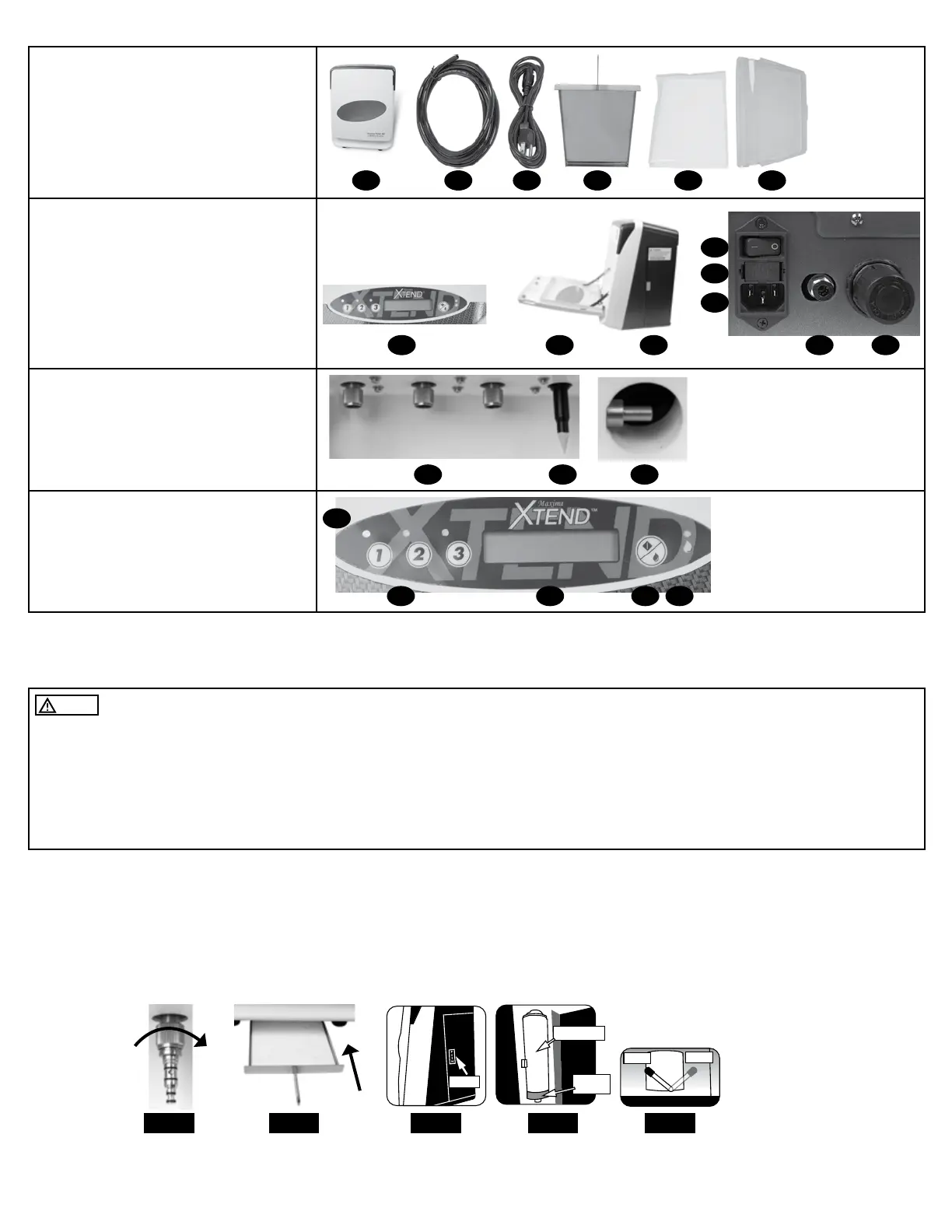

PIÈCES ET COMMANDES
Dans la boîte
1. Unité principale
2. Conduit d’air
3. Cordon d’alimentation
4. Plateau de récupération d’huile
5.Paquet de trois doublures de plateaux
Récupération du pétrole
6. Protège‑fenêtre
1 2 3 4 5 6
Unité principale – Externe
7. Panneau de contrôle
8. Porte avant
9. Porte accédant au lubriant
10. Interrupteur d’alimentation
11. Porte‑fusibles
12. Connexion du cordon d’alimentation
13. Prise d’air
14. Régulateur d’air
10
7 8 9
11
12
13 14
Unité principale – Interne
15. Connecteurs à quatre trous (3)
16. Buse du mandrin
17. Aspiration interne de l’huile
15 1716
Panneau de contrôle
18. Voyants de sélection de la pièce à main
19. Boutons de sélection de la pièce à main
20. Achage ACL
21. Bouton de démarrage
22. Voyant d’avertissement d’aérosol vide
222120
18
19
MONTAGE
Remarque : Laissez susamment d’espace tout autour du Maxima XTEND AX pour faire les branchements nécessaires. Positionnez le
Maxima XTEND AX sur une surface dure, plate et sans vibration.
Attention
• L’alimentation d’air doit être propre et sans huile.
• Assurez‑vous que la valve d’alimentation d’air principale n’est pas ouverte tant que le montage n’est pas ni.
• De l’huile peut fuir si l’aérosol n’est pas correctement posé. Si l’aérosol n’est pas bien assis sur son support, ajustez ce dernier en le
dévissant ou en le tournant vers la gauche.
• Utilisez seulement l’aérosol Maxima XTEND AX car les autres aérosols risquent d’endommager l’unité.
• Assurez‑vous que l’écrou du connecteur à quatre trous est bien serrée lorsque vous y attachez la pièce à main ou l’adaptateur pour
l’entretien an de ne pas créer une fuite d’air et/ou d’huile.
1. Insérez le conduit d’air à fond dans la prise d’air au dos de l’unité.
2. Branchez l’autre extrémité du conduit d’air sur l’alimentation d’air principale.
Remarque : Le régulateur d’air est préréglé sur 4.5 bar. Le réglage recommandé pour la pression d’air est de 4.5 bar. Toute pression d’airen
dehors de 4 à 6 bar entraînera un code d’erreu.
3. Branchez une extrémité du cordon d’alimentation sur la connexion du cordon d’alimentation, puis branchez l’autre extrémité dans la
prise électrique mise à la terre.
4. Si vous utilisez un adaptateur pour l’entretien, insérez‑le dans le connecteur à quatre trous, puis serrez l’écrou (gure 1).
APPUYER
DÉVERROUILLER
VERROUILLER
VERROUILLER
AÉROSOL
SUPPORT
FIG. 3FIG. 1
APPUYER
DÉVERROUILLER
VERROUILLER
VERROUILLER
AÉROSOL
SUPPORT
FIG. 4
APPUYER
DÉVERROUILLER
VERROUILLER
VERROUILLER
AÉROSOL
SUPPORT
FIG. 5FIG. 2
5. Placez une doublure pour le bac de récupération d’huile dans le bac, puis insérez le bac tout le long de l’avant du l’unité (gure 2).
6. Appuyez sur l’étiquette « Push » (appuyer) de la porte accédant au lubriant pour l’ouvrir (gure 3).
7. Mettez le levier en position déverrouillée (gure 5), puis placez l’aérosol Maxima XTEND (570‑0073) sur son support (gure 4).
8. Assurez‑vous que la buse de l’aérosol est bien positionnée, puis mettez le levier en position verrouillée (gure 5).
