Maxima XTEND AX ‑ 9

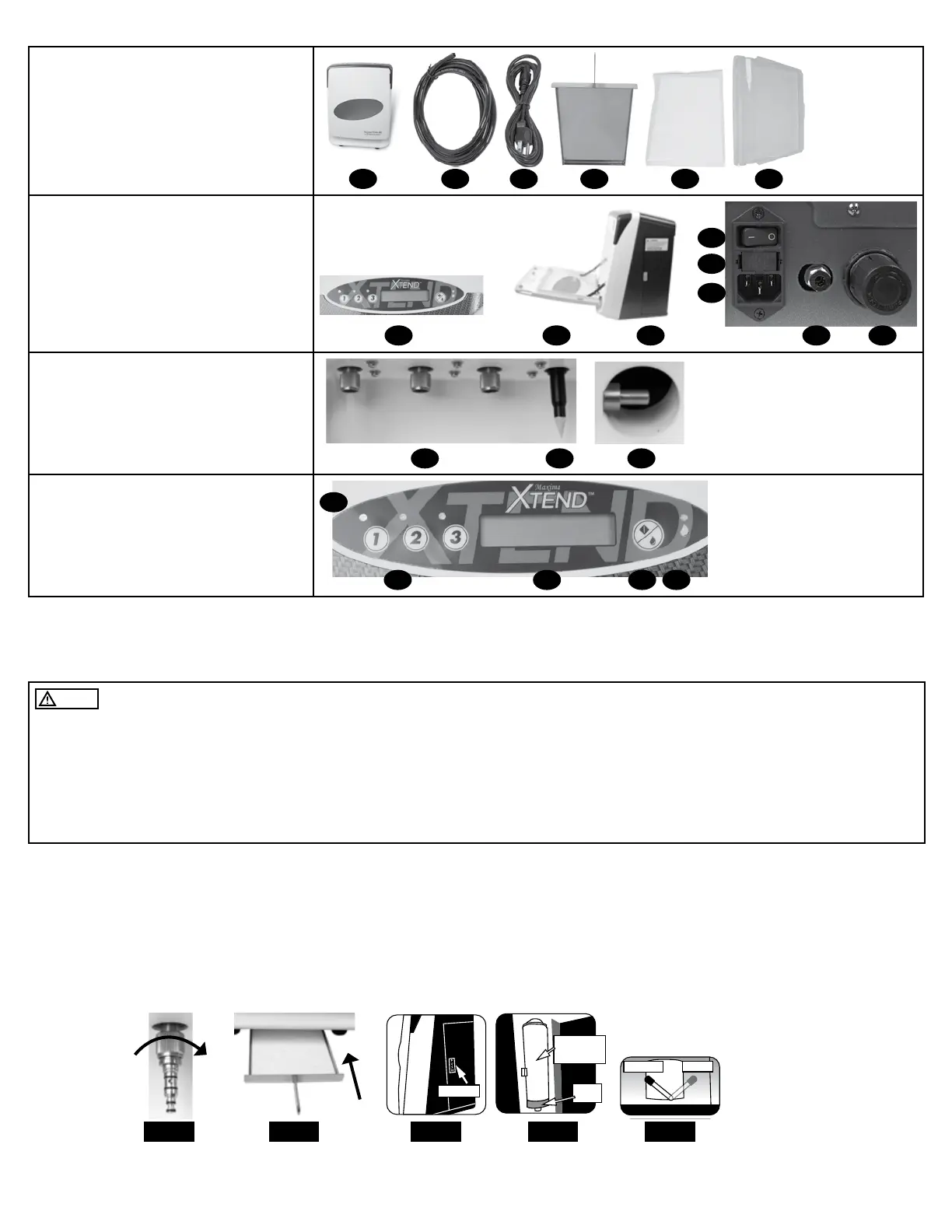

PIEZAS Y CONTROLES
En la caja
1. Unidad principal
2. Tubo de aire
3. Cable de alimentación
4. Bandeja de aceite
5. Paquete de 3 forros para bandeja de aceite
6. Cubierta de la mirilla
1 2 3 4 5 6
Unidad principal – externa
7. Tablero de control
8. Puerta delantera
9. Puerta de lubricante
10. Interruptor de encendido
11. Portafusibles
12. Conexión del cable de alimentación
13. Conexión de aire
14. Regulador de aire
10
7 8 9
11
12
13 14
Unidad principal – interna
15. Conectores de 4 agujeros (3)
16. Boquilla de mandril
17. Succión interna de aceite
15 1716
Tablero de control
18. Luces selectoras de la pieza de mano
20. Botones selectores de la pieza de mano
21. Pantalla LCD
22. Botón de encendido
23. Luz de advertencia de lata vacía de aerosol
222120
18
19
CONFIGURACIÓN DEL CONJUNTO
Nota: Deje suciente espacio para todas las conexiones alrededor de la unidad Maxima XTEND AX. La unidad Maxima XTEND AX se debe
colocar sobre una supercie rme, plana y sin vibraciones.
Atención
El suministro de aire debe ser limpio y libre de aceite.
Asegúrese de que la válvula del suministro principal de aire no se abra hasta que se complete la conguración.
Si la lata de aerosol no está asentada correctamente puede producirse una fuga de aceite. Si la lata está oja, ajuste el sujetador de la
lata desenroscándolo o girándolo hacia la izquierda.
Use solamente aerosol Maxima XTEND AX. El uso de otros limpiadores podría dañar la unidad.
Asegúrese de que la tuerca del conector de 4 agujeros esté rmemente apretada, cuando se sujete la pieza de mano o el adaptador de
servicio, para evitar que se produzca una fuga de aire y/o aceite.
1. Inserte el tubo de aire completamente dentro de la conexión de aire en la parte trasera de la unidad.
2. Conecte el otro extremo del tubo de aire al suministro principal de aire.
Nota: El regulador de aire está ajustado previamente a 4.5 bar. La presión neumática recomendada es de 4.5 bar. Si la presión neumáti‑
caestá fuera de 4 a 6 bar, se producirá un código de error.
3. Conecte un extremo del cable de alimentación a la conexión del cable de alimentación y conecte el otro extremo a un enchufe
eléctrico con conexión a tierra.
4. Si se están usando los adaptadores de servicio, inserte el adaptador dentro del conector de 4 agujeros y apriete la tuerca (Fig. 1).
PRESIONAR
DESBLOQUEO
BLOQUEO
BLOQUEO
LATA DE
AEROSOL
BASE
FIG. 3FIG. 1
PRESIONAR
DESBLOQUEO
BLOQUEO
BLOQUEO
LATA DE
AEROSOL
BASE
FIG. 4
PRESIONAR
DESBLOQUEO
BLOQUEO
BLOQUEO
LATA DE
AEROSOL
BASE
FIG. 5FIG. 2
5. Coloque 1 revestimiento del cárter de aceite en el cárter de aceite e insértelo completamente en la parte delantera inferior del cárter
de aceite unidad (Fig. 2).
6. Presione la etiqueta “push” (empujar) en la puerta de lubricante para abrirla.
