Hirobo Lepton EX - 組立編; 2 Assembly

12

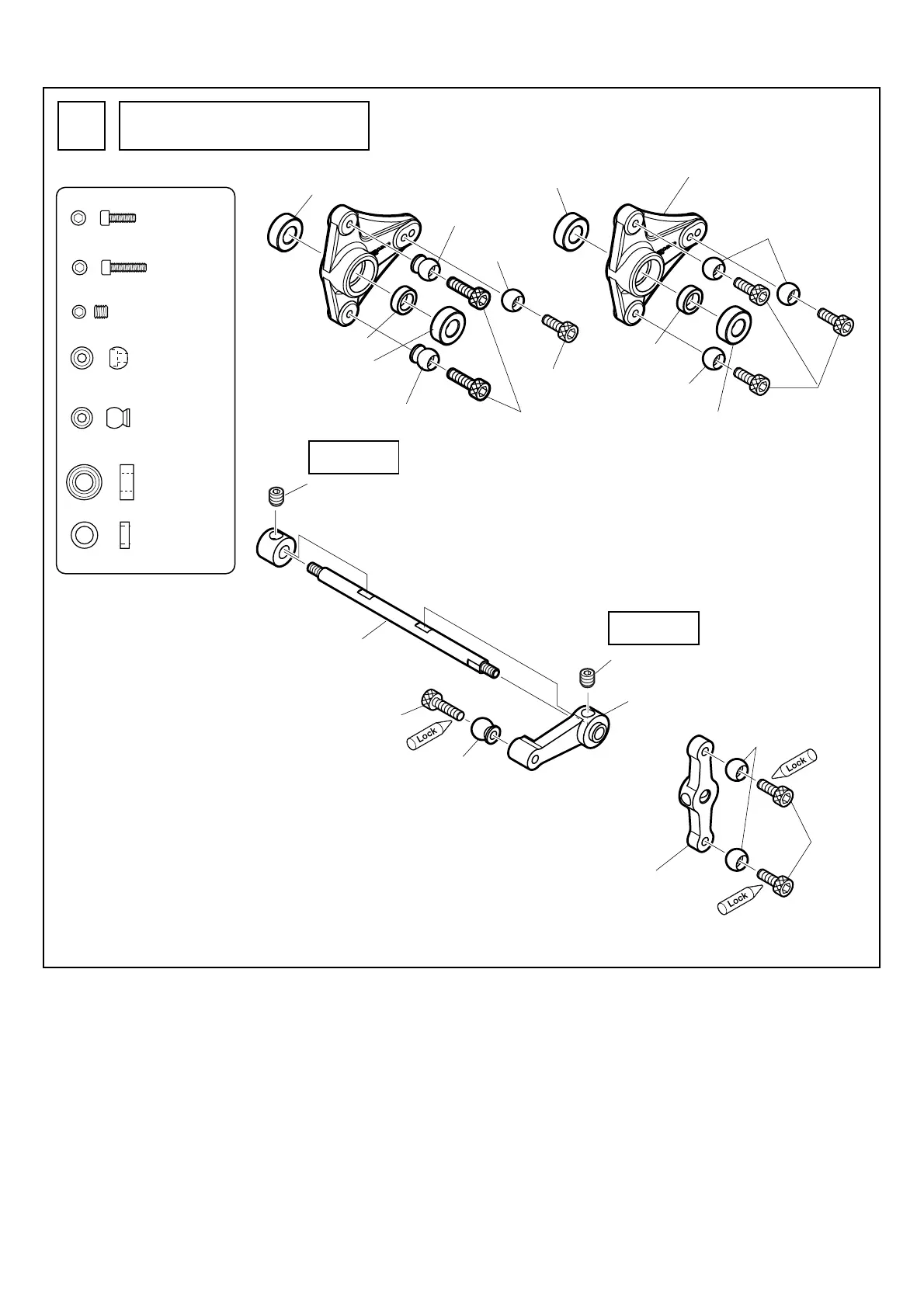

SWMレバーの組立
SWM lever assembly
1
2. 組立編 Assembly
Brg. ø4Xø8X3ZZ
................
4
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
C ø4Xø6X2
.........................
2
C ø4Xø6X2
C ø4Xø6X2
M2X6CS
...........................
6
M2X6CS
M2X8CS
M2X6CS
M2X6CS
M2X8CS
...........................
3
M2X8CS
M3X3SS
...........................
2
M3X3SS
M3X3SS
EX ø5ボール台付
...............
3
EX ø5 ball with stand
EX ø5ボール台付
EX ø5 ball with stand
EX ø5ボール台付
EX ø5 ball with stand
EX ø5ボール台付
EX ø5 ball with stand
SWMレバーシャフト
SWM lever shaft
SWMフロントレバー
SWM front lever
T型レバー
T-type lever
SWMトルクレバー
SWM torque lever
EX ø5ボール
......................
6
EX ø5 ball
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
仮止め
Temporarily set
仮止め
Temporarily set
