Hirobo Lepton EX - Rudder Servo Installation; Tail Boom Installation

19
注意

テールブームパイプが入りにくいときは、
マイナスドライバー等で隙間を少し広げて
入れて下さい。
         
       
    
タイミングベルト
Timing belt
仮止め
Temporarily set
M2X5CS
注意

ラダーコントロールサーボと受信機叉はジ
ャイロアンプの間に、ノイズフィルターを
取付けてください。
      
      

ラダーサーボ
（ラダーチャンネルへ ）
Rudder servo
(To the rudder channel)
M2.6ナイロンナット
M2.6 nylon nut
FW ø2Xø6X0.4T
サーボの大きさに合わせてサーボマウン
トを左右に移動させてください。
Move the servo mount left or right to match
the servo size.
サーボに付属のゴムグロメットを使用します。
Use the rubber grommets included with the servo.
サーボによっては使用しません。
These may not be used depending on
the servo that you select.
FW ø2.6Xø7.5X0.5Tクロ
FW ø2.6Xø7.5X0.5T black
M2.6X10CS

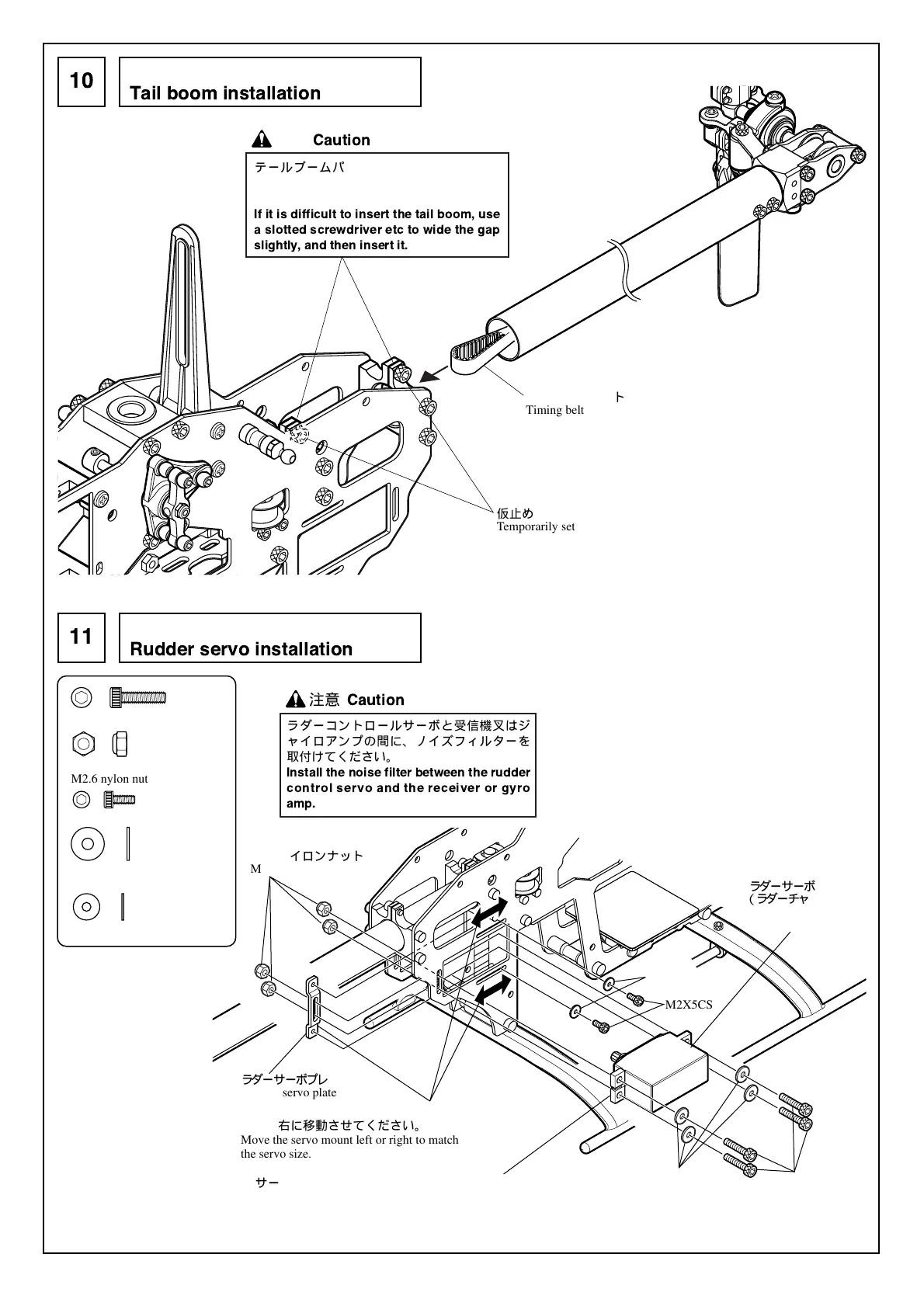

テールブームの取付
  

ラダーサーボの取付
  

M2X5CS
.............................
2
FW ø2Xø6X0.4T
.................
2
FW ø2.6Xø7.5X0.5Tクロ
.....
4
FW ø2.6Xø7.5X0.5T black
M2.6X10CS
.........................
4
M2.6ナイロンナット
........
4
M2.6 nylon nut
ラダーサーボプレート
Rudder servo plate
