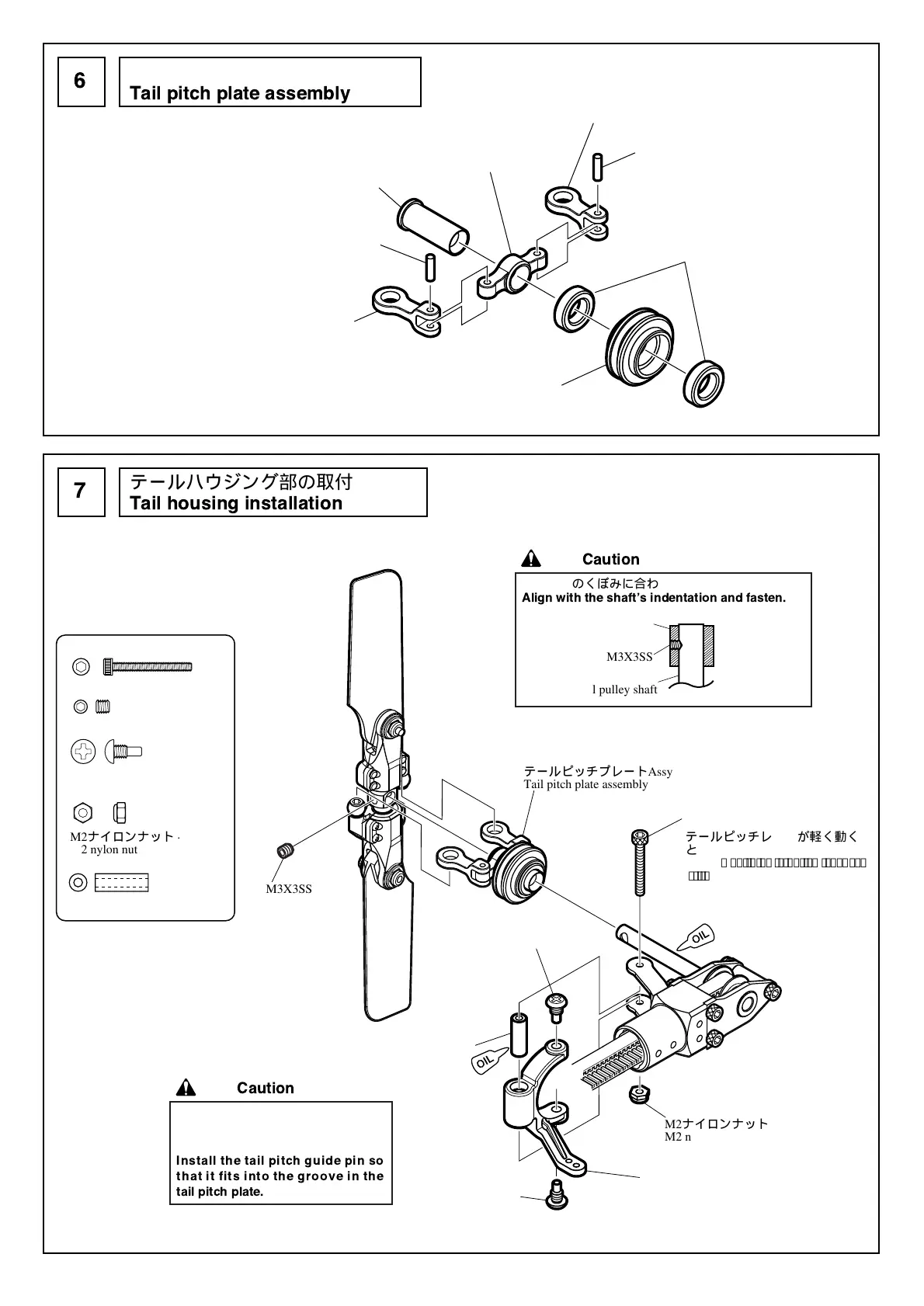

Hirobo Lepton EX - Tail Pitch Plate Assembly

17
テールピッチプレートの組立
   

テールハウジング部の取付
  

M2ナイロンナット
...........
1
M2 nylon nut
M2ナイロンナット
M2 nylon nut
M2X18CS
...........................
1
M2X18CS
M3X3SS
..............................
1
ガイドピンM3X6.3
...........
2
Guide pin M3X6.3
C ø2Xø4X12
......................
1
C ø2Xø4X12
注意

テールピッチガイドピンは、テール
ピッチプレートの溝にはまるように
取付けてください。
      
       
  
注意

シャフトのくぼみに合わせて締め込む。
      
テールハウジング
Tail housing
テールプーリーシャフト
Tail pulley shaft
M3X3SS
M3X3SS
テールピッチプレートAssy
Tail pitch plate assembly
テールピッチレバーが軽く動く
ところまで締め込みます。
Tightenuntilthetailpitchlevercan
stillmoveslightly.
W型テールピッチプレートボス
W-type tail pitch plate boss
Brg. ø6Xø10X3ZZ
テールピッチプレート
Tail pitch plate
テールピッチリンク
Tail pitch link
テールピッチリンク
Tail pitch link
ニードルピンø1.5X5.8
Needle pin ø1.5X5.8
ニードルピンø1.5X5.8
Needle pin ø1.5X5.8
スライド軸
Slide shaft
ガイドピンM3X6.3
Guide pin M3X6.3
ガイドピンM3X6.3
Guide pin M3X6.3
テールピッチプレートAssy工場組立済
Tail pitch plate assembly
(pre-assembled)
テールピッチレバー
Tail pitch lever
