16

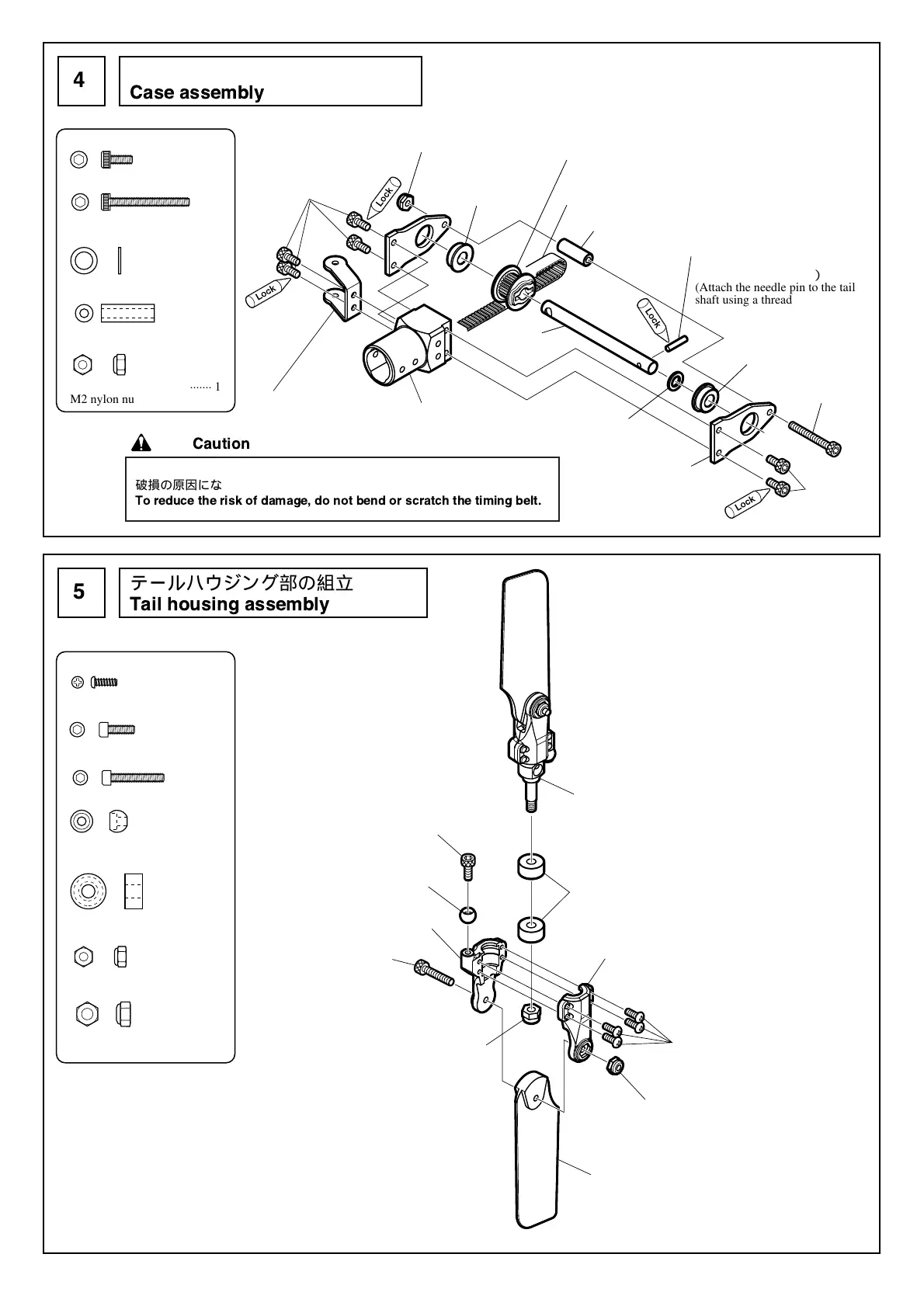

ケース部の組立
 

テールハウジング部の組立
  

M2ナイロンナット
...........
1
M2 nylon nut
M2ナイロンナット
M2 nylon nut
タイミングベルト
Timing belt
テール軸
Tail shaft
テールホルダー
Tail holder
テールピッチレバーステー
Tail pitch lever stay
テールBRGプレート
Tail BRG plate
テールプーリー14T
Tail pulley 14T
ニードルピン1.5X7.8
Needle pin 1.5X7.8
M2X5CS
...........................
6
M2X5CS
M2X5CS
M2X18CS
...........................
1
M2X18CS
FW ø4Xø6X0.5T
.................
1
FW ø4Xø6X0.5T
工場取付済
Already attached prior
to shipment.
Brg. ø4Xø8X3FZZ
工場取付済
Already attached prior
to shipment.
Brg. ø4Xø8X3FZZ
C ø2Xø4X12
.......................
1
C ø2Xø4X12
M2ナイロンナット
...........
2
M2 nylon nut
M2ナイロンナット
M2 nylon nut
M2.6ナイロンナット
........
2
M2.6 nylon nut
M2.6ナイロンナット
M2.6 nylon nut
テールハウジング
Tail housing
テールブレードホルダー(B)
Tail blade holder (B)
テールブレードホルダー(A)
Tail blade holder (A)
M2X6CS
.............................
2
M2X6CS
M1.7X5TS
...........................
8
M1.7X5TS
M2X12CS D=3.3
................
2
M2X12CS D=3.3
EX ø5ボール
.......................
2
EX ø5 ball
EX ø5ボール
EX ø5 ball
Brg. ø3Xø8X4ZZ
................
4
Brg. ø3Xø8X4ZZ
注意

タイミングベルトは、折り曲げたり、キズをつけたりしないでください。
破損の原因になります。
             
テールブレード
Tail blade
（テール軸にネジロック剤で
接着してください。）
(Attach the needle pin to the tail
shaft using a thread-locking agent.)
