Hirobo Lepton EX - Page 24

23

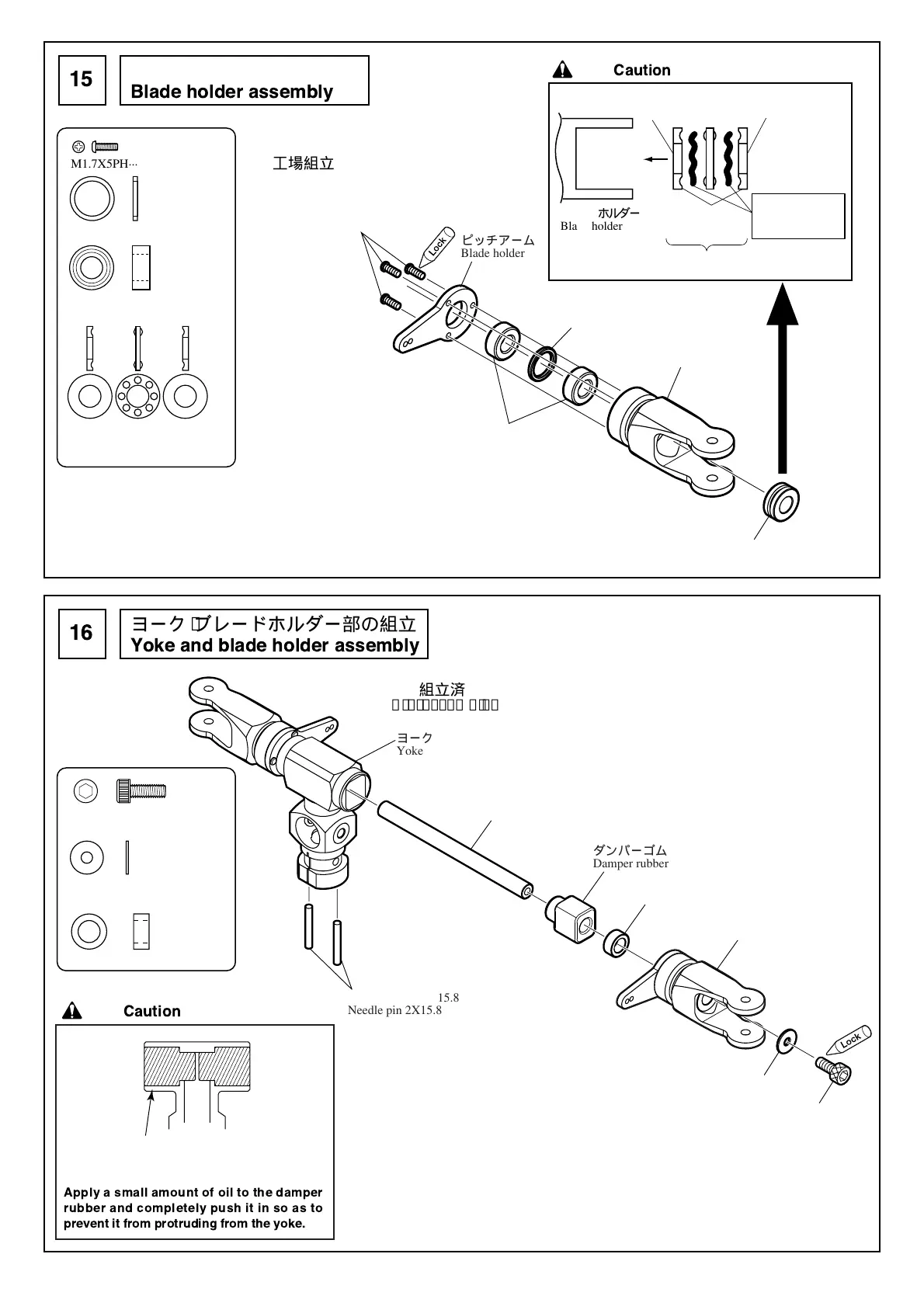

ブレードホルダーの組立
  

ヨーク/ブレードホルダー部の組立
    

工場組立済
Pre-assembled
工場組立済
Pre-assembled
M1.7X5PH
...........................
6
M1.7X5PH
C ø8Xø10X1
.......................
2
C ø8Xø10X1
Brg. ø5Xø10X4ZZ
..............
4
Brg. ø5Xø10X4ZZ
Brg. ø5Xø10X4Hスラスト
....
2
Brg. ø5Xø10X4H thrust
Brg. ø5Xø10X4Hスラスト
Brg. ø5Xø10X4H thrust
M3X8CS
..............................
2
M3X8CS
C ø5Xø8X3.5
.......................
2
C ø5Xø8X3.5
FW ø2.6Xø7.5X0.5Tクロ
.....
2
FW ø2.6Xø7.5X0.5T black
FW ø2.6Xø7.5X0.5Tクロ
FW ø2.6Xø7.5X0.5T black
注意

注意

Brg. ø5Xø10X4H スラスト
Bearing ø5Xø10X4H thrust
ブレードホルダー
Blade holder
内径の大きい方
Larger hole
内径の小さい方
Smaller hole
ミゾが内側
Grooves are
inside
必ず グリスを塗 付
Make sure to
a pply grease
ダンパーゴムがヨークから出っ張らないよう
に少量のオイルをつけて、しっかりと押し込
みます。
        
        
      
ブレードホルダー
Blade holder
ブレードホルダー
Blade holder
スピンドル
Spindle
ニードルピン2X15.8
Needle pin 2X15.8
ヨーク
Yoke
ダンパーゴム
Damper rubber
ピッチアーム
Blade holder
