25

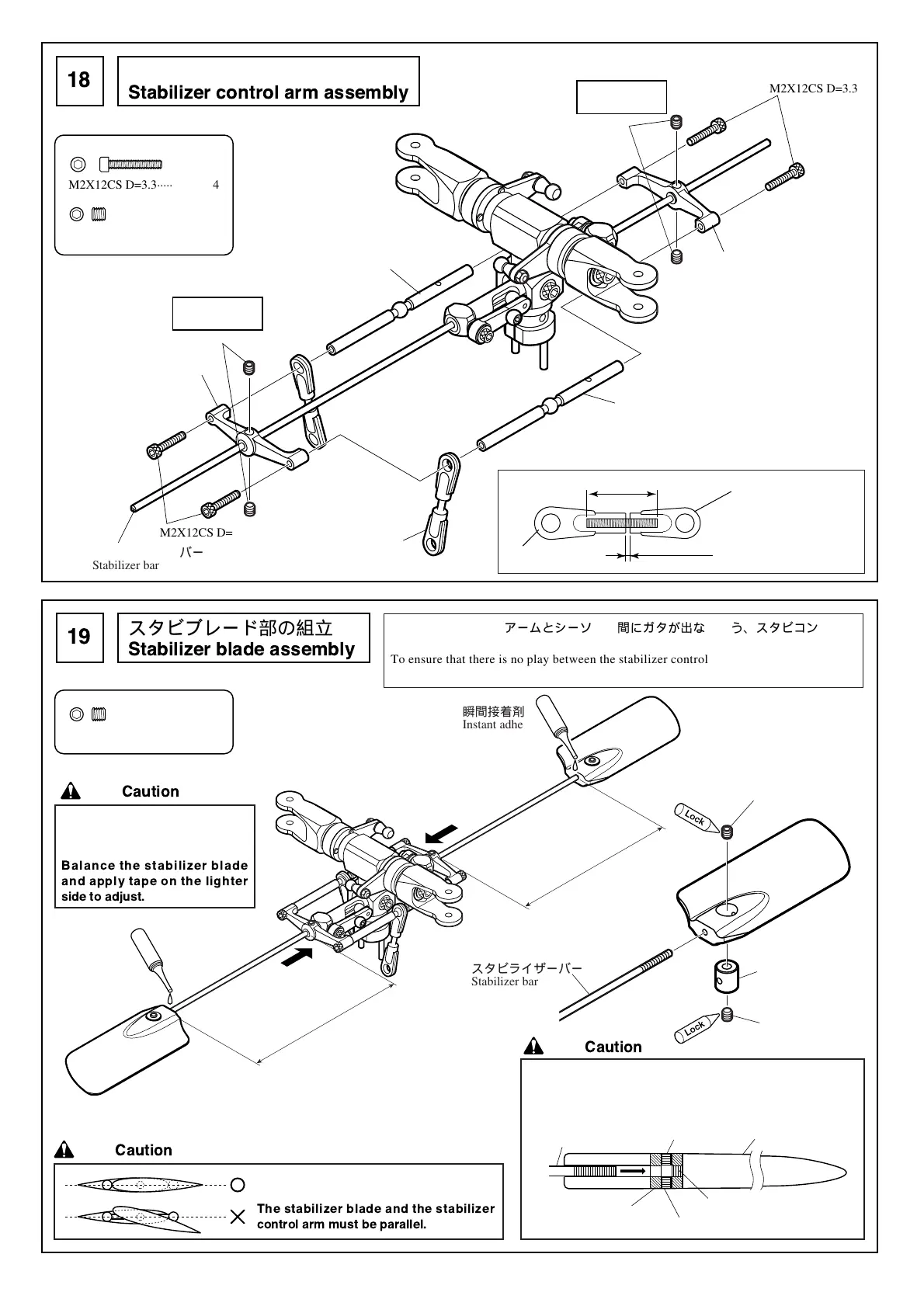

スタビアーム部の組立
   

スタビブレード部の組立
  

M2X12CS D=3.3
.................
4
M2X12CS D=3.3
M2X12CS D=3.3
M3X3SS
..............................
4
M3X3SS
M3X3SS
M3X3SS
..............................
4
M3X3SS
M3X3SS
A=B
A
B
注意

注意

注意

スタビライザーブレードのバラン
スを取り、軽い方にテープなどを
巻いて調整してください。
   
     
  
スタビコントロールアームとシーソーの間にガタが出ないよう、スタビコントロー
ルアームを矢印の方向に押さえながら仮止めしてあるM3X3SS を締めて下さい。
To ensure that there is no play between the stabilizer control arm and seesaw, tighten the
M3X3SS while pressing the stabilizer control arm in the direction of the arrow.
スタビライザーブレードとスタビライザー
コントロールアームは平行であること。
     
    
16mm
ロッドエンドM2X12.5
Rod end M2X12.5
ロッドエンド
Rod end
約1mm
Approx. 1 mm
スタビコントロールアーム
Stabilizer control arm
スタビコントロールアーム
Stabilizer control arm
スタビライザーバー
Stabilizer bar
スタビライザーバー
Stabilizer bar
瞬間接着剤
Instant adhesive
瞬間接着剤
Instant adhesive
スタビストッパー
Stabilizer stopper
スタビコントロールロッド
Stabilizer control rod
クロスメンバーM2X63（ø5ボール付き）
Cross member M2X63 (with ø5 ball)
クロスメンバーM2X63（ø5ボール付き）
Cross member M2X63 (with ø5 ball)
仮止め
Temporarily set
仮止め
Temporarily set
スタビライザーバー
Stabilizer bar
奥までネジ込みます。
Screwthebarallthewayin.
スタビストッパー
Stabilizer stopper
スタビブレード
Stabilizer blade
M3X3SS
ネジ切り
Threads
M3X3SS
スタビストッパーの方向にご注意ください。
Notethedirectionofthestabilizerstopper.
