Hirobo SST-EAGLE3-WC - Page 24

22
ピボットボルトE
Pivot bolt (E)
M2.6X6CS
ø10ハードグリップマストロック
ø10 hard grip mast lock
M3X5CS
カラー3X5X4.1
Collar 3X5X4.1
カラー3X5X4.1
Collar 3X5X4.1
M2.6X6皿
Countersunk screw
M2.6X12CS
EXセカンドギヤ
ハウジング
工場組立済
EX second gear
housing
(Pre-assembled
into our factory)
EXメインギヤ95T
EX main gear 95T
EXセカンドギヤ86T
EX second gear 86T
M3X8CS
M3X8CS
下の穴を使
います。
Use lower
hole.
ピボットボルトE……………2
Pivot bolt (E)
M3X8 CS …………………2
M2.6X6 CS ………………1
カラー3X5X4.1 …………2
collar 3X5X4.1
12

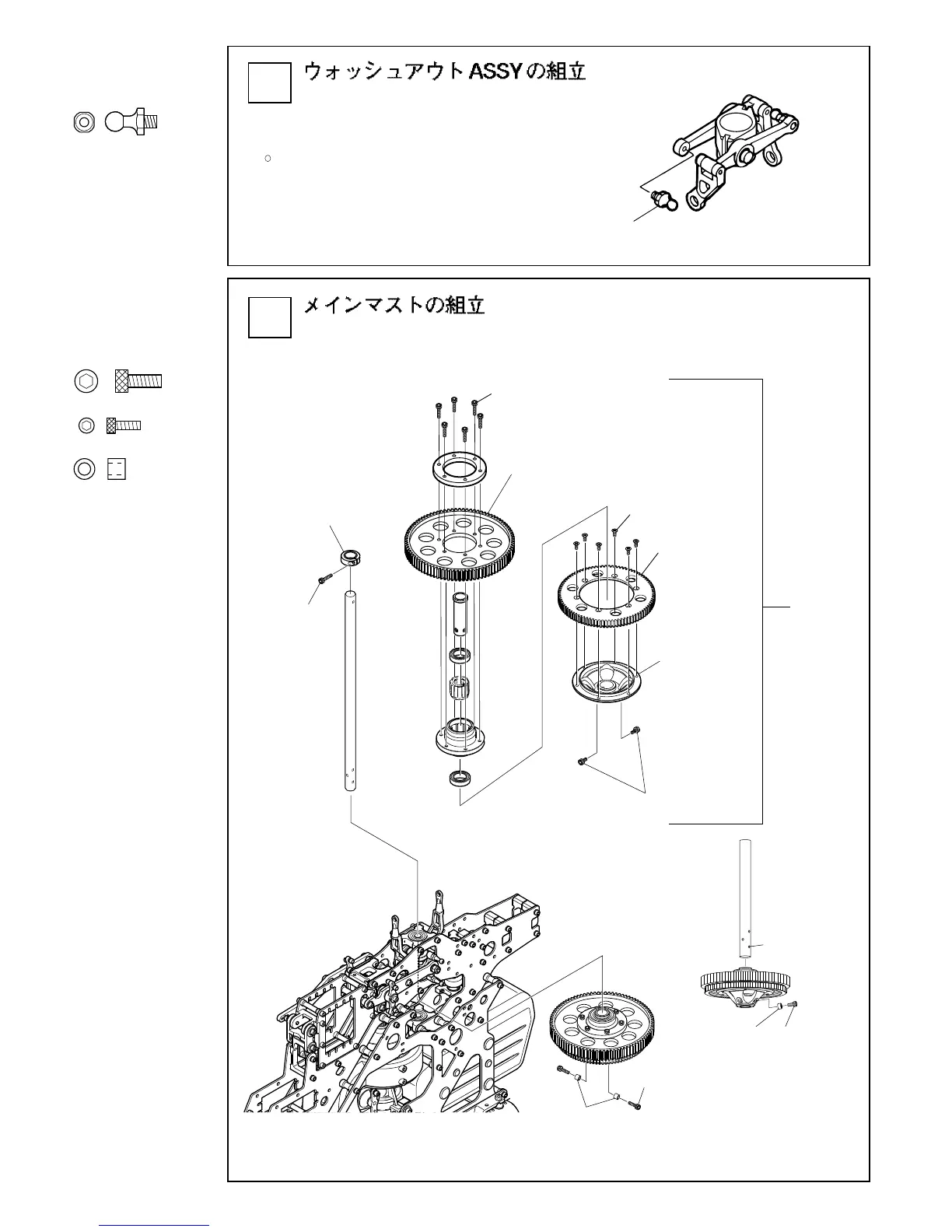

Assembling the washout assembly
○ ウォッシュアウトコントロールアームにピボット
ボルト（E）を取付けます。
Attach pivot bolts (E) to the washout control arm.
13
Main mast assembly
