21
ピボットボルトE ……………4
Pivot bolt E
EXφ5ボール台付 …………3
EXø5 ball with stand
M2X6CS …………………3
M3X6CS ………………4
M3X8CS …………………8
M3Uナット ………………4
M3 U nut
ロッドエンドM2X12.5 ……2
Rod end M2X12.5
FWø3Xø9X1………………4
M2X6CS …………………2
M3ナイロンナット …………8
M3 nylon nut

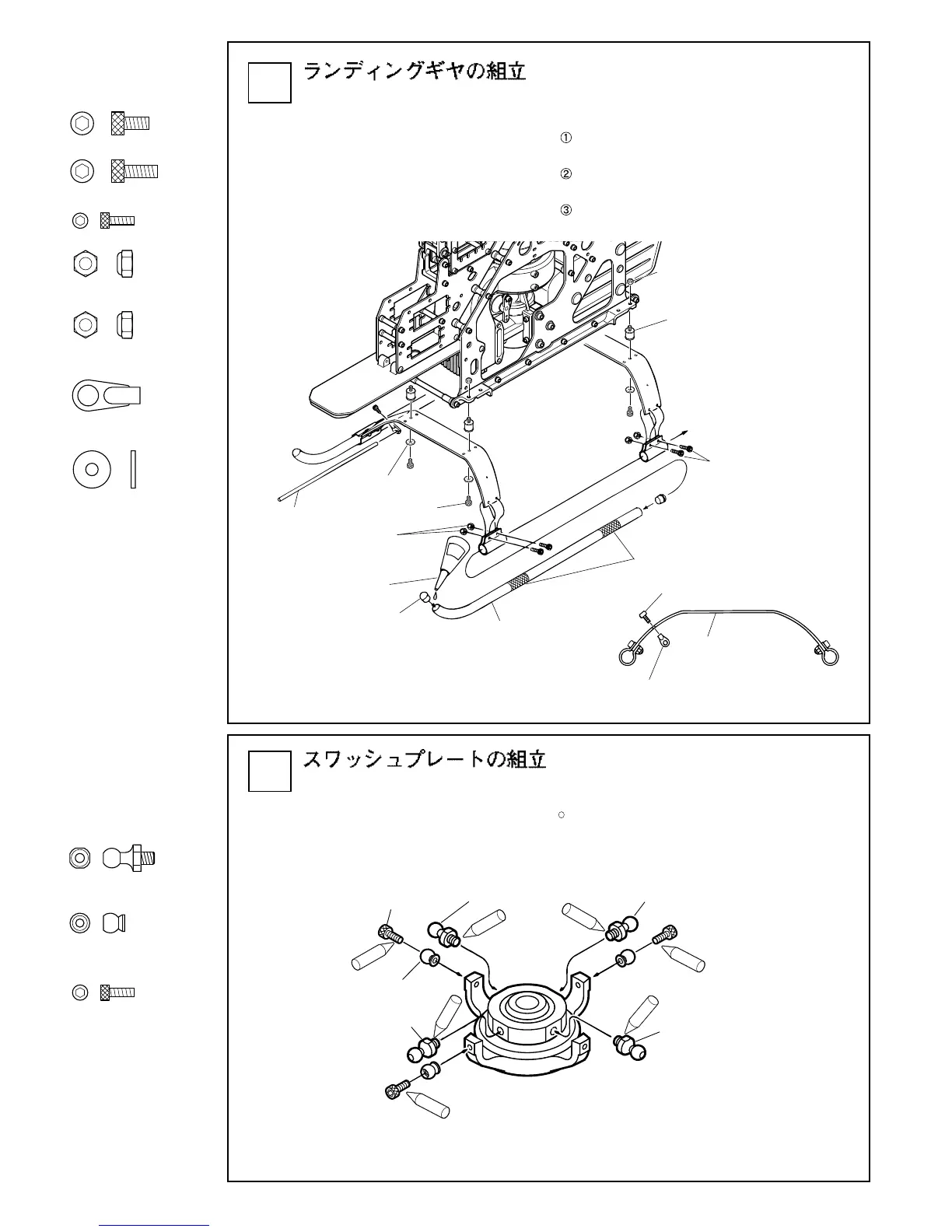

11
Swash plate assembly
○ スワッシュプレート本体に図の様にピボットボルト
(E)及びφ 5 ボール台付を取付けます。
Attach pivot bolts (E) and ø5 ball with stands to the swash
plate assembly as shown in the diagram below.
10
Landing gear assembly
① スキッドフットに M2 × 6CS でロッドエンド M2 ×
12.5 を固定します。（アンテナガイド用）
② スキットバンドにスキットパイプを通し、Ｍ３×8Ｃ
Ｓ、Ｍ 3 ナイロンナットで固定します。
③ ロッドエンド M2 × 12.5 にアンテナパイプを通しま
す。
Fixed the rod end M2X12.5 (for the antenna guide) to the
skid foot with M2X6CS.
Pass the skid pipes through the skid bands and fix with
M3X8CS and M3 nylon nuts.
Pass the antenna pipe through the rod end M2X12.5.
M3Uナット
M3 U nut
M3X8CS
M2X6CS
スキッドフット
Skid foot
ロッドエンドM2X12.5 (アンテナガイド用)
Rod end M2X12.5 (For antenna guide)
スキッドパイプ
Skid pipe
スキッドパイプキャップ
Skid pipe cap
M3ナイロンナット
M3 nylon nut
アンテナパイプ
Antenna pipe
瞬間接着剤
Quick drying glue
FWø3Xø9X1
M3X6CS
フローティングゴム
Floating rubber
シリコンコーキング剤塗布
Apply silicon caulking
M2X6CS
ピボットボルト(E)
Pivot bolt (E)
ピボットボルト(E)
Pivot bolt (E)
ピボットボルト(E)
Pivot bolt (E)
ピボットボルト(E)
Pivot bolt (E)
スワッシュプレート本体工場組立済
Swash plate assembly
(Pre-assembled into our factory)
Lock
EXø5ボール台付
EXø5 ball with stand
L
ock
L
ock
Lock
Lock
Lock
Lock
To Next Page
