M3X20CS ………………1
M2ロットエンド ……………2
M2 rod end
M2X15CS ………………2
ピボットボルト
ø5X12.5XM3 …2
Pivot bolt ø5X12.5XM3
2

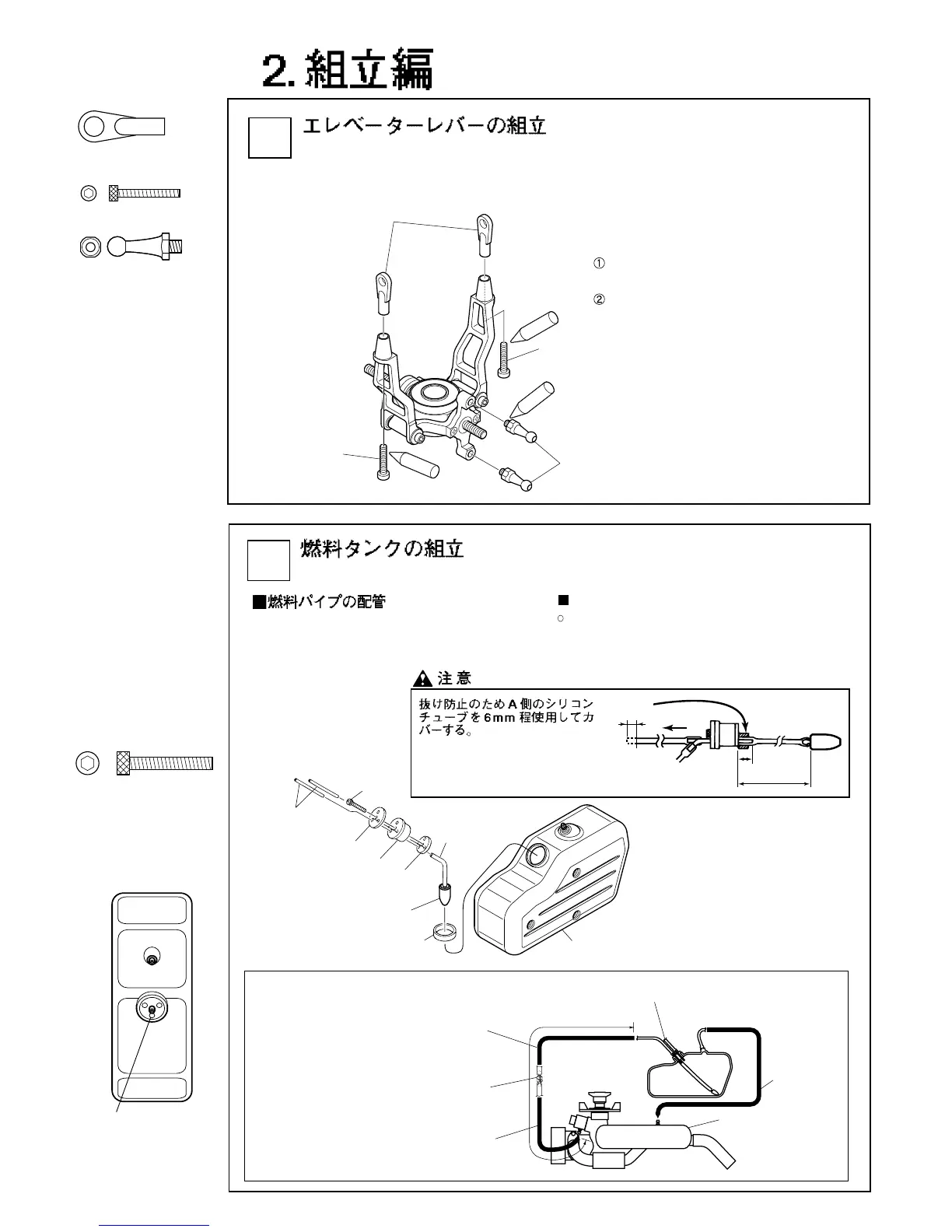

Fuel tank assembly
○
燃料タンクのオモリの付いたパイプにシリコンパイ
プ（別売）をハメ込み、エンジンのキャブレターへ
接続します。（別売の燃料フィルターを付けると良い
でしょう）
Fuel lines
Fit a silicon tube (optional extra) into the pipe having the
fuel tank weight. Connect it to the carburetor of the engine,
(It is recommended to use a fuel filter (optional extra)
between the tank and the carburetor.)
燃料パイプの配管はエンジン
の種類及びマフラープレッ
シャーの使用、不使用によっ
ても異なります。各エンジン
の説明書をよく読んで行って
下さい。
The connection of the fuel
tubing to the fuel tank may
differ depending on the kind of
engine and/or use of muffler
pressure. Please carefully read
the instruction manual of each
engine.
燃料タンクオモリのつい
たチューブの取出口。
Connection opening for the
tube with the fuel tank weight
燃料タンク（上面より見て）
Fuel tank (Top view)
Use about 6mm of the silicon
tube to cover the pipe at the A
side to prevent detachment.
Caution
1
Elevator lever assembly
① エレベータレバー Assy に M2X15CS を取付け
ます。
② ロッドエンドをネジ込みます。
（完全にねじ込んでください）
Attach M2 ball links and arm bosses to the elevator
lever with M2X15CS.
Screw in the ball links.
Lock
Lock
Lock
M2ロッドエンド
M2 rod end
ピポットボルト ø5X12.5XM3
Pivot bolt ø5X12.5XM3
M2X15CS
M2X15CS
