メインマスト
Main mast
ベアリング
ホルダー
Bearing holder
Brg.
完全にネジ締めする前に、調整が必要です。
左図の様にメインマストをBrgホルダーに組
み込んでBrgホルダーのBrg位置がマストに
対し、同軸上にある位置に調整をします。
マストを上側のBrgホルダーへ差し込み、下
のベアリングマウントのBrg穴のセンターに
入るかチェックします。センターに入らな
い場合は、メインマストを前後左右に軽く
押して下側のBrgホルダーのBrgのセンター
とのすき間を見ます。すき間が均等でない
場合は、メインマストで前後左右に力を加
えて、Brgホルダーを調整して下さい。メイ
ンマストがBrgホルダーのBrg上側と下側に
スムーズに入るようになったら、M3×8CS
を十分に締め付けて下さい。
Adjustments are required before tightening the
screws completely. As shown at left, insert the
main mast into the bearing holders and adjust
them so that the bearings are on the same axis as
the mast.
Adjusting method:
Insert the mast in the upper holder and check
that it fits the bearing center hole of the lower
holder. If not, lightly push the mast in all
directions to check its gap with the lower bearing
center. If the gap is not uniform, apply pressure
laterally or longitudinally until the mast enters
the upper and lower bearings smoothly. Then
firmly tighten M3 X 8CS.
をして下さい。
Use the washer to remove the backlash
of bevel gear and the looseness at the top
and bottom.
マストベアリングホルダーの向きに注意して下さい。
Be careful with the direction of the mast bearing holder.
上
Upper
M3X8CS
M3X8CS
M3X8CS
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5FWø2.6Xø7.5X0.5

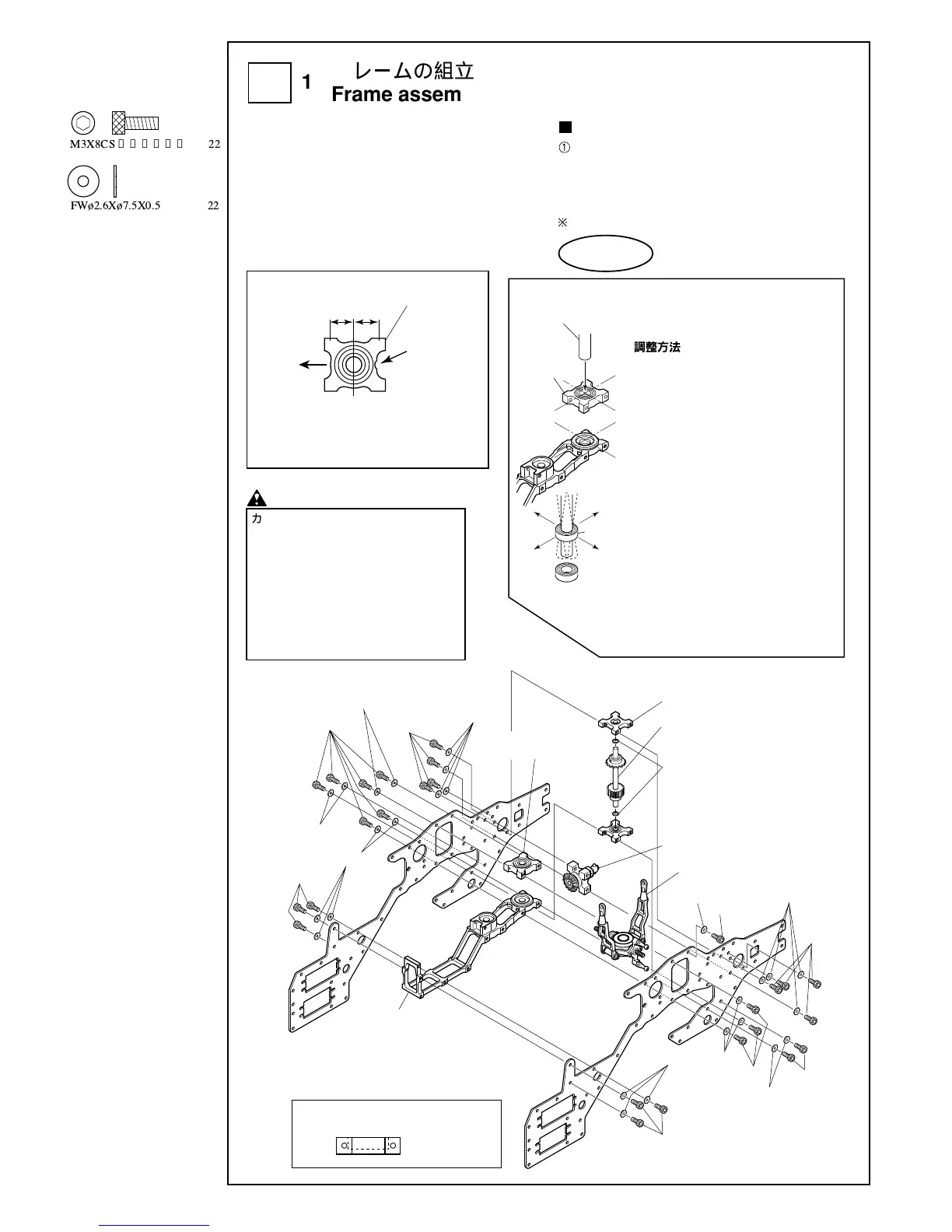

■サーボフレームの組立
① マストベアリングホルダー、ベアリングマウント、カ
ウンターギヤ第1軸ASSY、カウンター第2軸ASSY、
エレベーターレバーを下図のネジで締め付けます。
（この時は、仮組です。）
※ ベアリングホルダーの向きに注意して下さい。
Servo frame assembly
Fasten the mast bearing holders, the bearing mount holder,
the counter gear first shaft assembly, the counter second
shaft assembly and the elevator lever to the servo frame
using the screws shown below. (Assemble provisionally
at this time.)
Be careful of the direction of the bearing holder.
M3X8CS
……………………
22
FW¿2.6X¿7.5X0.5
…………
22
5
フレームの組立
Frame assembly
-1
カウンターギヤ第 1 軸について
数フライト後、バックラッシュ及びガタ
を確認して下さい。バックラッシュ及び
ガタが大きくなっている場合は、ワッ
シャーを追加して調整して下さい。
Re: Counter gear first shaft assembly
Check the backlash and looseness
after several flights. If significantly
loose, add additional washers to
adjust.
注意Caution
ワンポイント
One point
