16
φ4焼入ワッシャー …………
6
¿4 hardened washer
M3X8TS ………………… 2
M3X10皿ビス ……………
4
M3X10 countersunk screw
M3ナイロンナット …………
10
M3 nylon nut
M4X10CS ……………… 6
M3X 10 CS ……………… 8
M3X8CS ……………… 8
①
メインフレームに防振ゴムφ 10、φ 5 を取り付けま
す。
②
エンジンASSY、M3×64クロスメンバー、EXフロー
ティングアングル 2 を下図ネジで締付けます。この
とき、燃料タンクをメインフレームに取り付けます。
（ネジはすべて仮組です。）

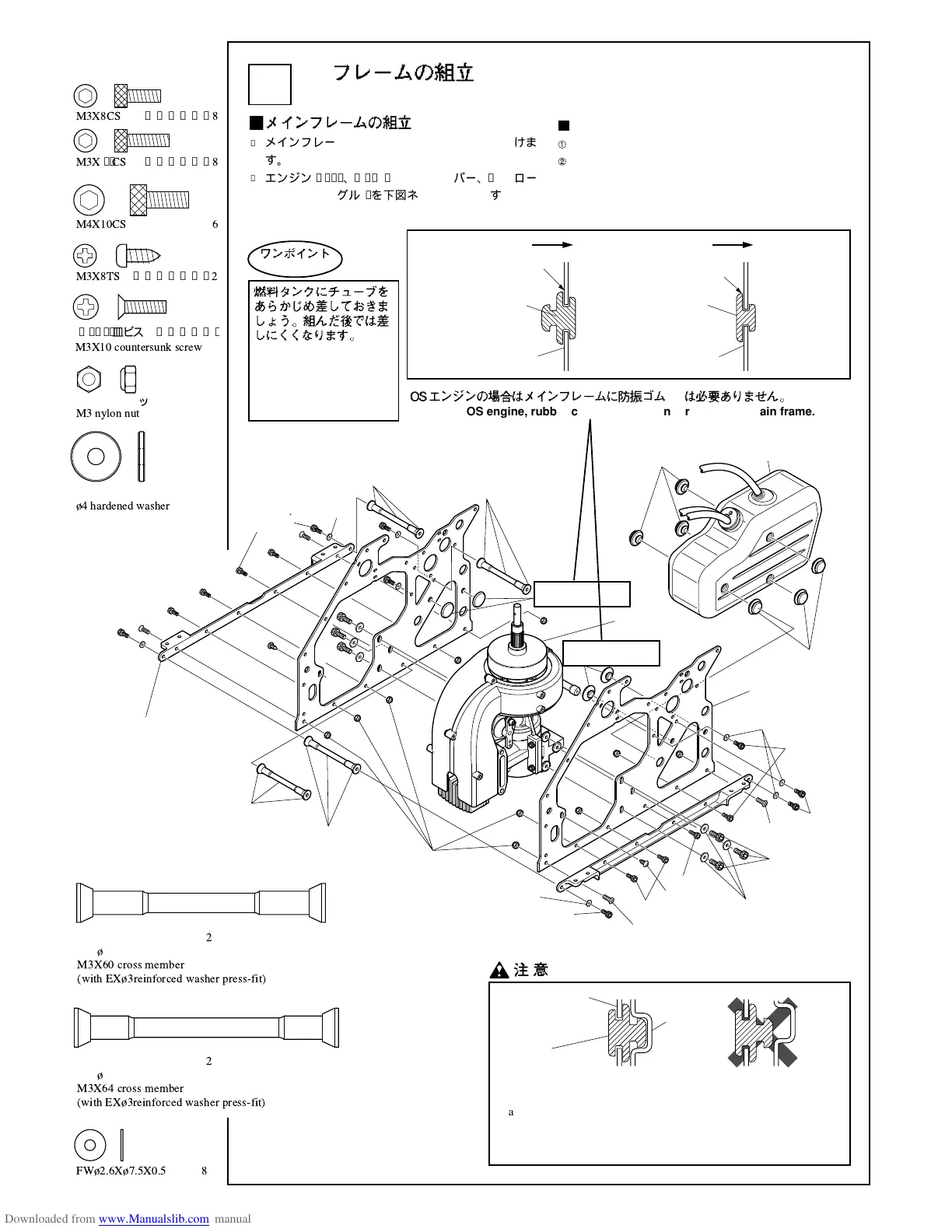

Main frame assembly
Attach the rubber cushion Ø10,Ø5 to the Main frame.
Fasten the engine assembly, the M3X64 cross members
and the (L) angles onto the main frame with the screws
shown below. Attach the fuel tank to the main frame at
this time. (All screws are fastened provisionally.)
Prepare the fuel tank
with the tubes inserted.
After assembly, tube
insertion becomes
difficult.
One point
Caution
5
Frame assembly
-2
防振ゴムø5
Rubber cushion ø5
防振ゴムø10
Rubber cushion ø10
瞬間接着剤
Quick drying glue
外側
Outer side
瞬間接着剤
Quick drying glue
外側
Outer side
メインフレーム
Main frame
メインフレーム
Main frame
メインフレームの穴部に防振ゴムをはめ込み瞬間接着剤で接着し
、
燃料タンクの凹部をはめ込んでください。
メインフレーム
Main frame
防振ゴム
Rubber cushion
燃料タンク
Fuel tank
Place rubber cushion into the hole of the main frame where the tank
sits and bond them with an instant adhesive glue. Then install the
tank ensuring the dimples in the sides of the tank are aligned with
the rubber cushion.
燃料タンク
Fuel tank
メインフレーム

Main frame
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
M3X8CS
M3X10皿ビ
ス
Countersunk screw
M3X10皿ビス
Countersunk screw
M3X8CS
M3X10CS
M3X10CS
M3X10CS
FWø2.6Xø7.5X0.5
M3X10CS
M3X8TS
M4X10CS
M3X64クロスメンバー
(EXø3強化ワッシャー圧入済)
M3X64 cross member
(with EXø3reinforced washer press-fit)
M3X64クロスメンバー
(EXø3強化ワッシャー圧入済)
M3X64 cross member
(with EXø3reinforced washer
press-fit)
M3X60クロスメンバー
(EXø3強化ワッシャー圧入済)
M3X60 cross member
(with EXø3reinforced washer
press-fit)
M3X60クロスメンバー
(EXø3強化ワッシャー圧入済)
M3X60 cross member
(with EXø3reinforced washer press-fit)
ø4焼入ワッシャー
ø4 hardened washer
防振ゴムø1
0
Rubber cushion ø10
防振ゴムø10
Rubber cushion ø10
EXフローティングアングル
EX floating angle
防振ゴムø5
Rubber cushion ø5
防振ゴムø5
Rubber cushion ø5
エンジンASSY
Engine assembly
M3ナイロンナット
M3 nylon nut
FW¿2.6X¿7.5X0.5 ……… 8
M3X60クロスメンバー…… 2
(EX ¿ 3強化ワッシャー圧入済)
M3X60 cross member
(with EX¿3reinforced washer press-fit)
M3X64クロスメンバー…… 2
(EX ¿ 3強化ワッシャー圧入済)
M3X64 cross member
(with EX¿3reinforced washer press-fit)
ø5
For using OS engine, rubber cushions ø5 are not required to main frame.
