Hirobo SST-EAGLE3-WC - Tail Assembly and Controls

26
17

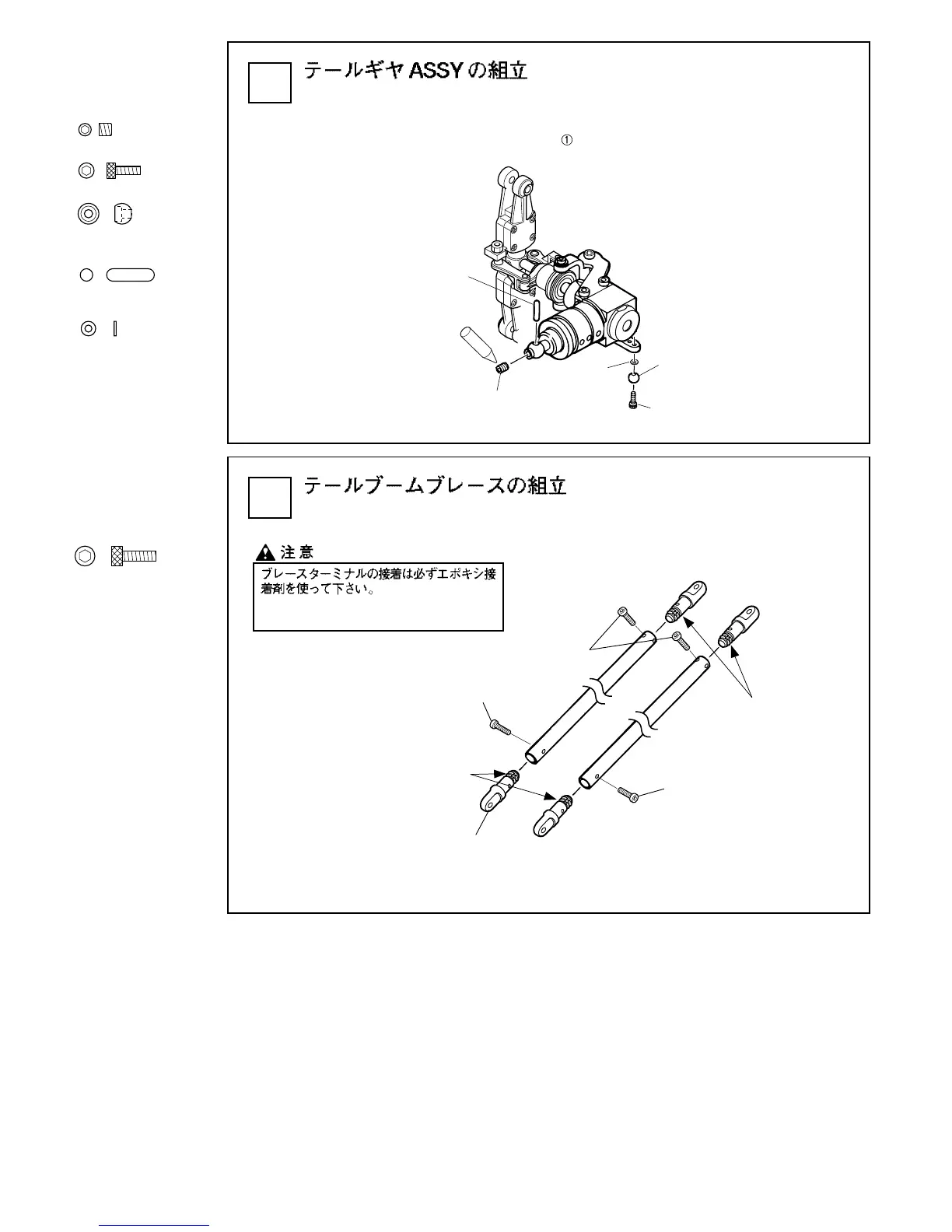

Assembling the tail gear assembly
① テールギヤ ASSY に EX φ 5 ボールを M2 × 6CS で固
定します。
Fix an EX ø5 ball to the tail gear assembly with M2X6CS.
M2X6CS …………………1
FWø1.7 ……………………1
M3X3SS …………………1
ユニバーサルピン…………1
Universal pin
EXφ5ボール………………1
EXø5 ball
18
Tail boom brace assembly
Be sure to use epoxy adhesive for gluing
on the brace terminal.
M2.6X8CS ………………4
Caution
EXø5ボー
ル
EXø5 ball
M2X6CS
ユニバーサルピン
Universal pin
M3X3SS
Lock
FWø1.7
M2.6X8CS
M2.6X8CS
M2.6X8CS
エポキシ接着剤
Epoxy adhesive
テールブレースターミナル
Tail boom brace terminal
エポキシ接着
剤
Epoxy adhesive
