Hirobo SST-EAGLE3-WC - Throttle Linkage

37
M2ナット…………………
1
M2 nut
EXφ5ボール ……………
1
EXø5 ball
FWø1.7 ……………………1
M2ロッドエンド…………
2
M2 rod end
M2X6CS …………………1
29

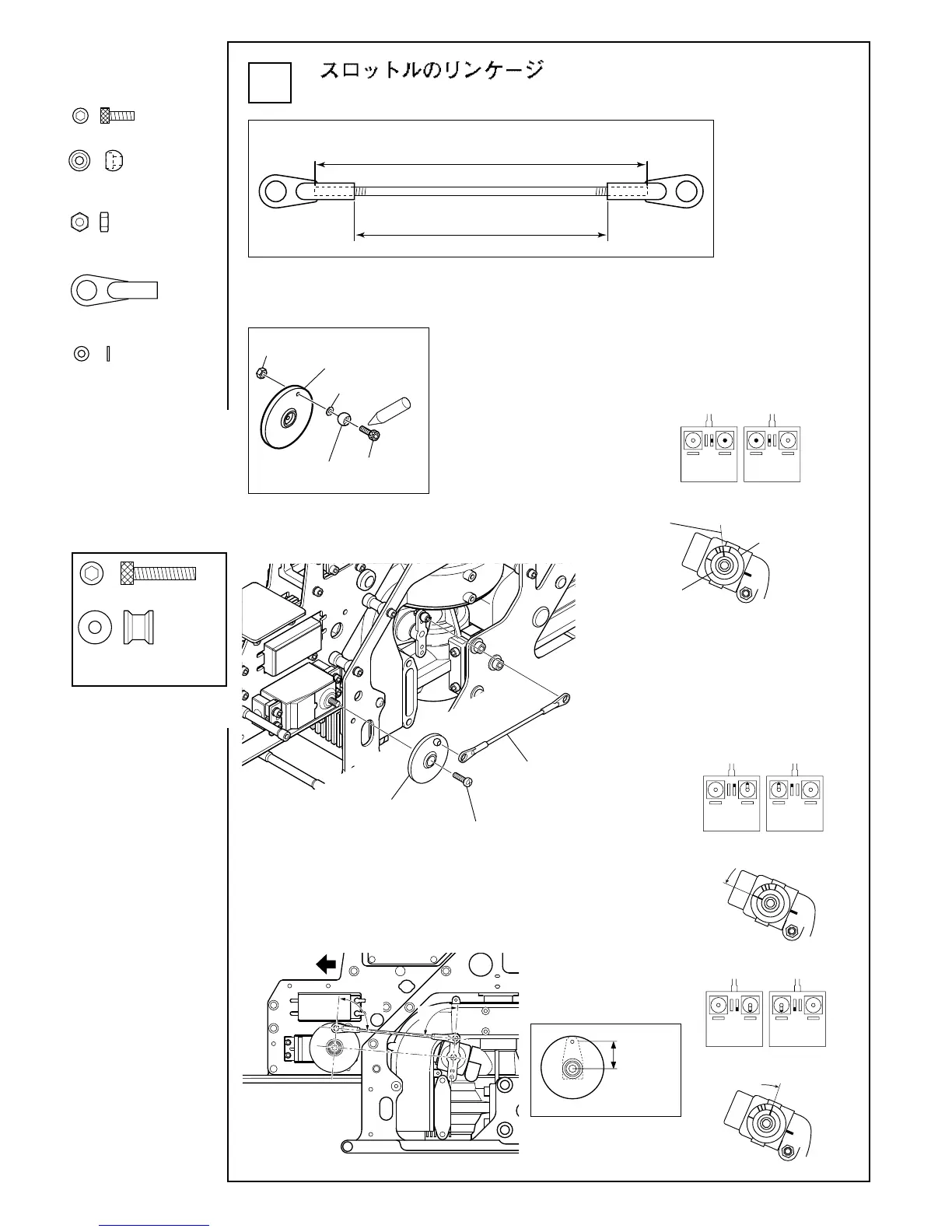

Throttle linkage
送信機のエンジンコントロールスティックとその
トリムがニュートラルのとき、キャブレター本体
のホバリング目印とキャブレターローターの目印
が一致するようロッドの長さを調整して下さい。
Adjust the rod length so that the hovering mark of the
carburetor body and the mark of the carburetor rotor
coincide with each other when the transmitter engine
control stick and its trim are in neutral.
ロッドの長さを調整したらスティックを動
かして、全開と全閉の位置を送信機の舵角
調整機能で調整して下さい。
After the rod length is adjusted, by moving the
stick, adjust the full-open and full-closed
positions by using the transmitter rudder angle
adjustment function.
-1
サーボホーンAssy
Servo horn assembly
サーボに付属のネジ
Servo horn screw included
with servo
スロットルロッ
ド
Throttle rod
モードI
MODE I
モードII
MODE II
ホバリング位置
Hovering
キャブレター本体

Carburetor body
キャブレターローター
Carburetor rotor
ホバリング
Hovering
MODE I
MODE II
モードI
MODE I
モードII
モードI
モードII
MODE II
フルハイ位置
Full high
エンジンストップ位置
Engine stop
全開
Full-open
全閉
Full-closed
機首方向
Nose
90˚
90˚
13.5mm
M2ナット
M2 nut
サーボホーン
Servo horn
M2X6CS
EXø5ボール
EXø5 ball
Lock
FWø1.7
スロットルロッド
Throttle rod
80mm
約61mm
エンジンの種類によって長さが変化します。
Approx. 61mm
YS エンジンを使用される場
合は、スロットルレバーと
キャブレターの間にカラー
3X8X7 を入れて使用してく
ださい。
When using YS engine, install
collar 3X8X7 between throttle
lever and carburetor.
Collar 3X8X7
M3X15CS ………………1
カラー3X8X7 ……………1
