38
M3X3SS
EXø5ボール
EX ø5 ball
M2X6CS
ニードルコンレバー
Needle control lever
ニードルコンロッド
Needle control rod
L
ock
FWø1.7
M2ナット …………………
1
M2 nut
EXφ5ボール ……………
2
EX¿5 ball
FW¿1.7
……………………
2
M3X3SS
……………………
2
M2ロッドエンド …………
2
M2 rod end
M2X6CS
…………………
2
90˚
90˚
14mm
機首方向
Nose

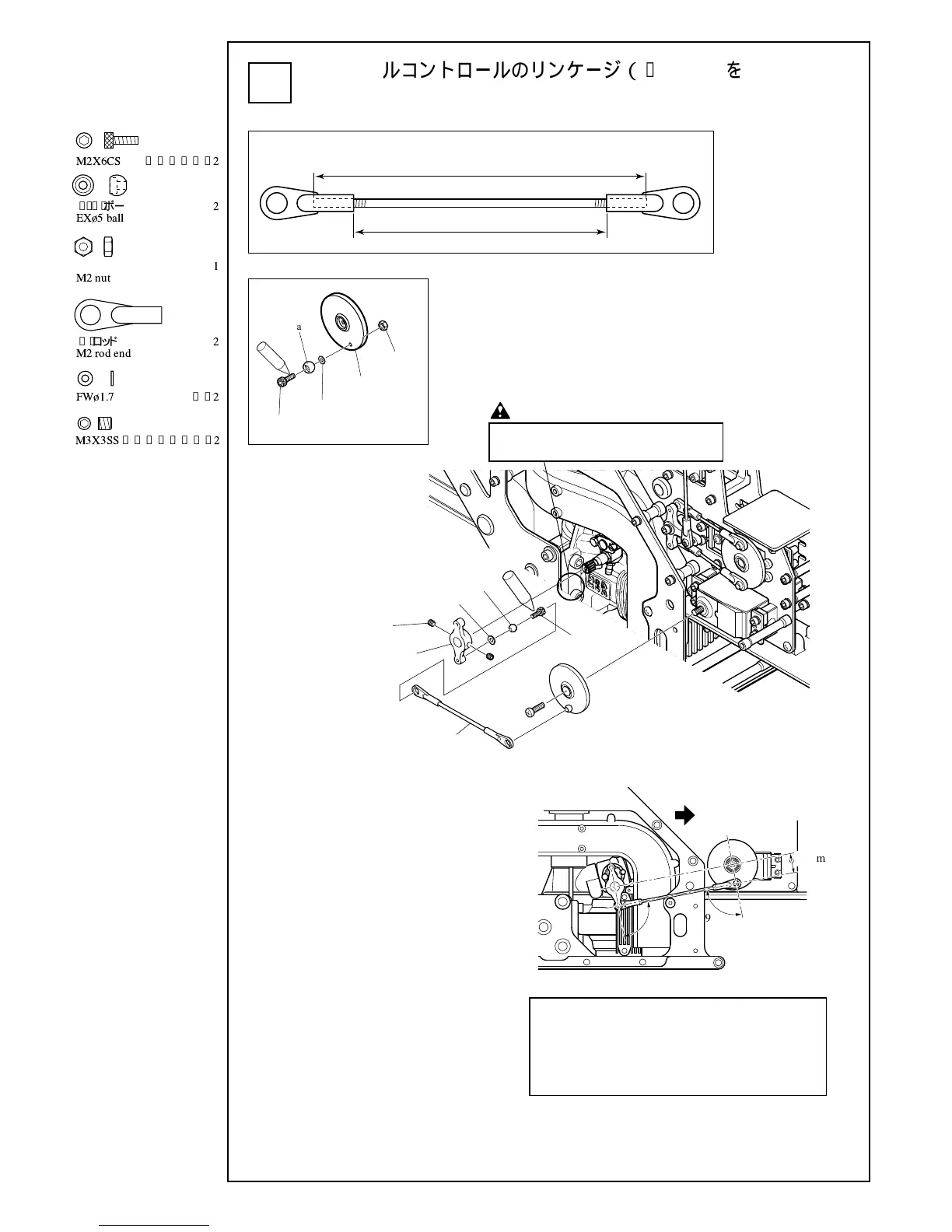

ニードルコントロールのリンケージ
（
OS91SX-H を使用の場合
）
Needle control linkage (For the OS91SX-H engine)
29
送信機のボリューム（空きチャンネル）を使
用した場合、ボリュームがニュートラルの
時、ニードルの中心とサーボホーンの中心
を結ぶ線に対して、ボールが直行するよう
にサーボホーンを取り付け、ニードルコン
レバーが直行するようにロッドの長さを調
整して下さい。
ニードルの開度は使用するエンジン、マフラー、燃料
によって異なります。エンジンなどの取扱説明書を参
考に調整して下さい。
Needle openability differs depending on the engine, muffler
and fuel used. Carry out adjustment by referring to the in-
struction manuals for each engine, etc.
ラチェットスプリングははずして下さい。
Detach the ratchet spring.
注意 Caution
-2
スロットルロッド
Throttle rod
80mm
約61mm
Approx. 61mm
M2ナッ
To Next Page
