Hirobo SST-EAGLE3-WC - Page 38

36
モードI
MODE I
モードII
MODE II
送信機のスティック位置
Position of transmitter stick

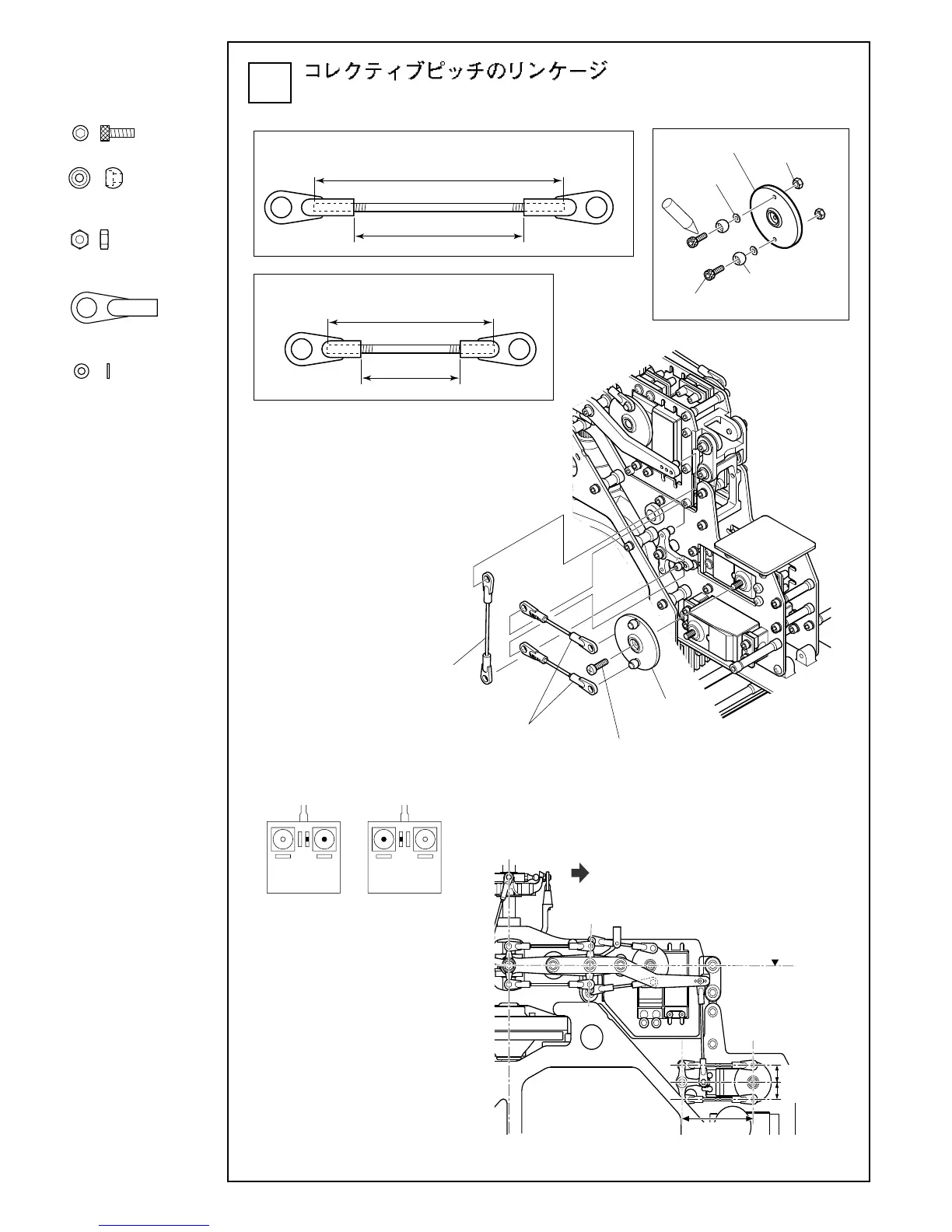

28
Collective pitch linkage
送信機のスティックがニュートラルで、トリム
がニュートラルの時、右の図のようになるよう
にコレクティブピッチロッドを調整してくださ
い。
注）
送信機のピッチカーブの設定は50％位置としま
す。別紙データーシートのプログラムはこの時
点では入力をしません。
Adjust the rod collective pitch rod as shown right
when the throttle stick of the transmitter is in neutral
and the trim is in neutral.
Note:
The setting of the pitch curve for the transmitter is
50%. Do not input the program in the attached data
sheet at this time.
M2ナット …………………2
M2 nut
EXφ5ボール ……………2
EXø5 ball
FWø1.7 ……………………2
M2ロッドエンド…………6
M2 rod end
M2X6CS …………………2
サーボに付属のネジ
Servo horn screw included
with servo
コレクティブピッチレバー/
T型レバーロッド
Collective pitch lever/
T-type lever rod
サーボホーン
Servo horn
コレクティブピッチロッド
Collective pitch rod
機首方向
Nose
水平
Horizontal
平行
Parallel
11.5mm〜12.5mm
11.5mm〜12.5mm
コレクティブピッチレバー/T型レバーロッド
Collective pitch lever/T-type lever rod
60mm
約41mm
Approx. 41mm
コレクティブピッチロッド（2セット）
Collective pitch rod (2 sets)
40mm
約24mm
Approx. 24mm
M2ナット

M2 nut
サーボホーン
Servo horn
M2X6CS
EXø5ボール
EX ø5 ball
Lock
FWø1.7
