14
クーリングカバー
Cooling cover
カット
Cut
カット
Cut
カット
Cut
約2.5mm
Approx. 2.5mm
カット
OS91 エンジンの場合
Cut
45mm
6mm
Approx. 2.5mm
64mm
組立てた状態で64mmになるようにして下さい。
Cut so as to have a 64mm width.
約2.5mm
In case of OS91 engine
YSエンジンの場合
In case of YS engine
M3X8TS
M3X8TS
M3X8TS
エンジンASSY
Engine assembly
クーリングカバー
Cooling cover
クラッチベルASSY
Clutch bell assembly
クーリングステー

Cooling stay
Cross member
M3X12SS
FWø6Xø8X0.3
OリングSS060
O-ring SS060
Lock
M3X31.25WC
クロスメンバ
ー
4

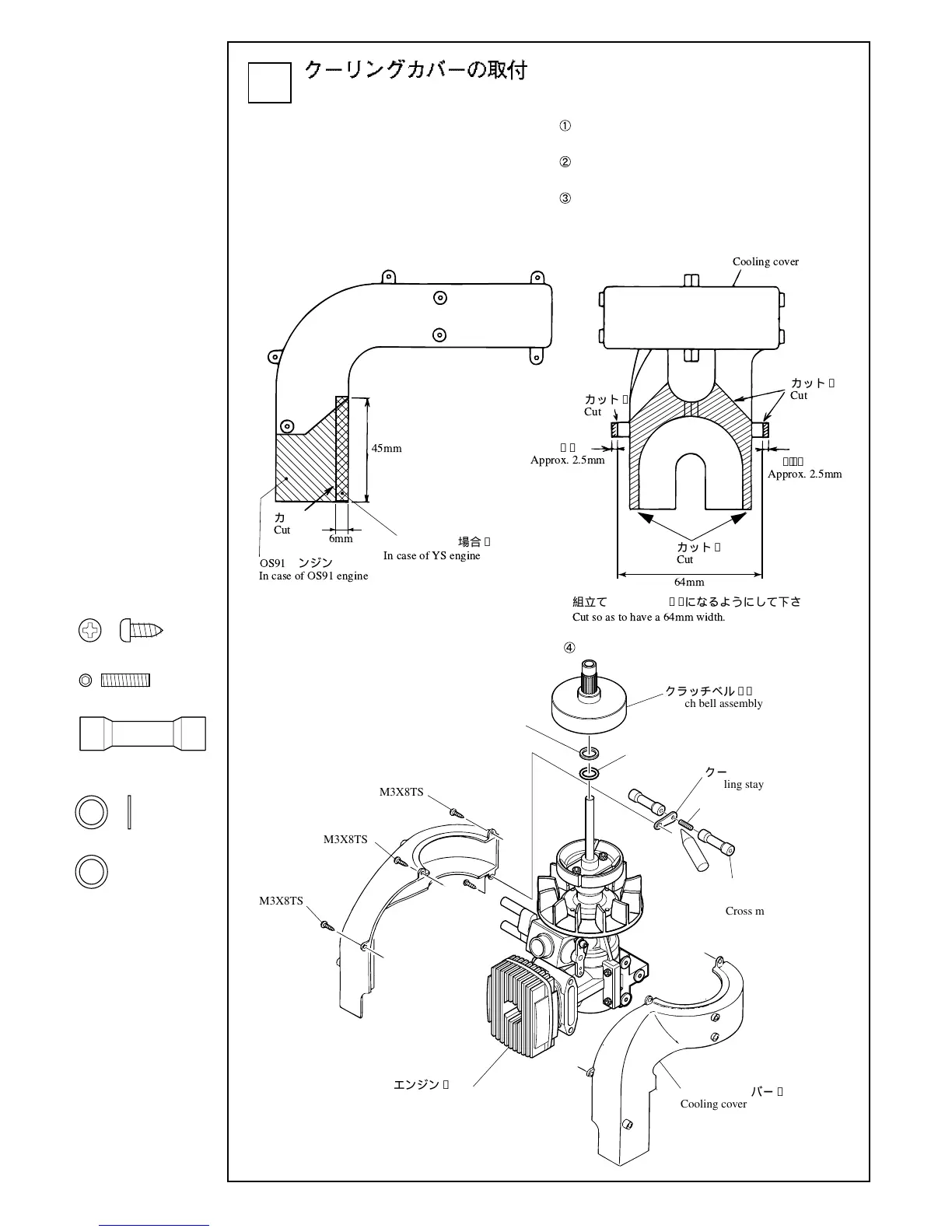

Attachment of cooling cover
① エンジンキャブレター部のクーリングカバーを下図
の様にカットします。
② クーリングカバー R・L、ボス部を約 2.5mm カット
します。
③ その他の部分で、ご使用になるエンジンとクーリン
グカバーの干渉が生じる場合は、その部分のカット
も行なって下さい。
Cut the cooling cover to clear the carburetor as shown
below.
Cut cooling cover at its R and L boss areas by approx.
2.5mm.
If interference of the engine and the cooling cover occurs in
other parts, cut the relevant portions too.
④ クーリングカバーを M3 × 8TS で取付けます。
Install cooling cover with M3X8TS.
M3X8TS …………………4
M3X12SS …………………1
M3X31.25WCクロスメンバ
ー
M3X31.25WC cross member
…………2
FWø6Xø8X0.3 ……………1
OリングSS060……………1

O-ring SS060
