13
スタータープーリー座金
Starter pulley washer
YS、OS61SX用
（黒色ライン入り）
For YS and OS61SX
(Black with line)
Lock
Lock
20mm
15mm
上
Upper
エンジンマウント
Engine mount
軸付クラッチシュー
Clutch shoe with shaft
Drive nut (Provided to the engine)
ドライブナット（エンジン付属）
EXスタータープーリー
EX starter pulley
クーリングファン
Cooling fan
テーパーカラー
Taper Collar
M3X6 countersunk screw
M3X6皿ビス
M3X6 countersunk screw
M3X6皿ビス
エンジンマウント
Engine mount
M2ナット
M2 nut
M4X15CS
M4X15CS
M2X6CS
EXø5ボール
EXø5 ball
FWø1.7
M4X10CS
FWø10Xø18X1.5
(エンジン付属のワッシャーは
使用しません)
(The washer supplied with
the engine is not used.)
M3X6皿ビス………………4
M3X6 countersunk screw
M2ナット…………………
1
M2 nut
EXφ5ボール ……………1
EX ø5 ball
FWø1.7 ……………………1
FWø10Xø18X1.5 …………1
M4X15CS ………………4
M4X10CS ………………2
M2X6CS …………………1
3

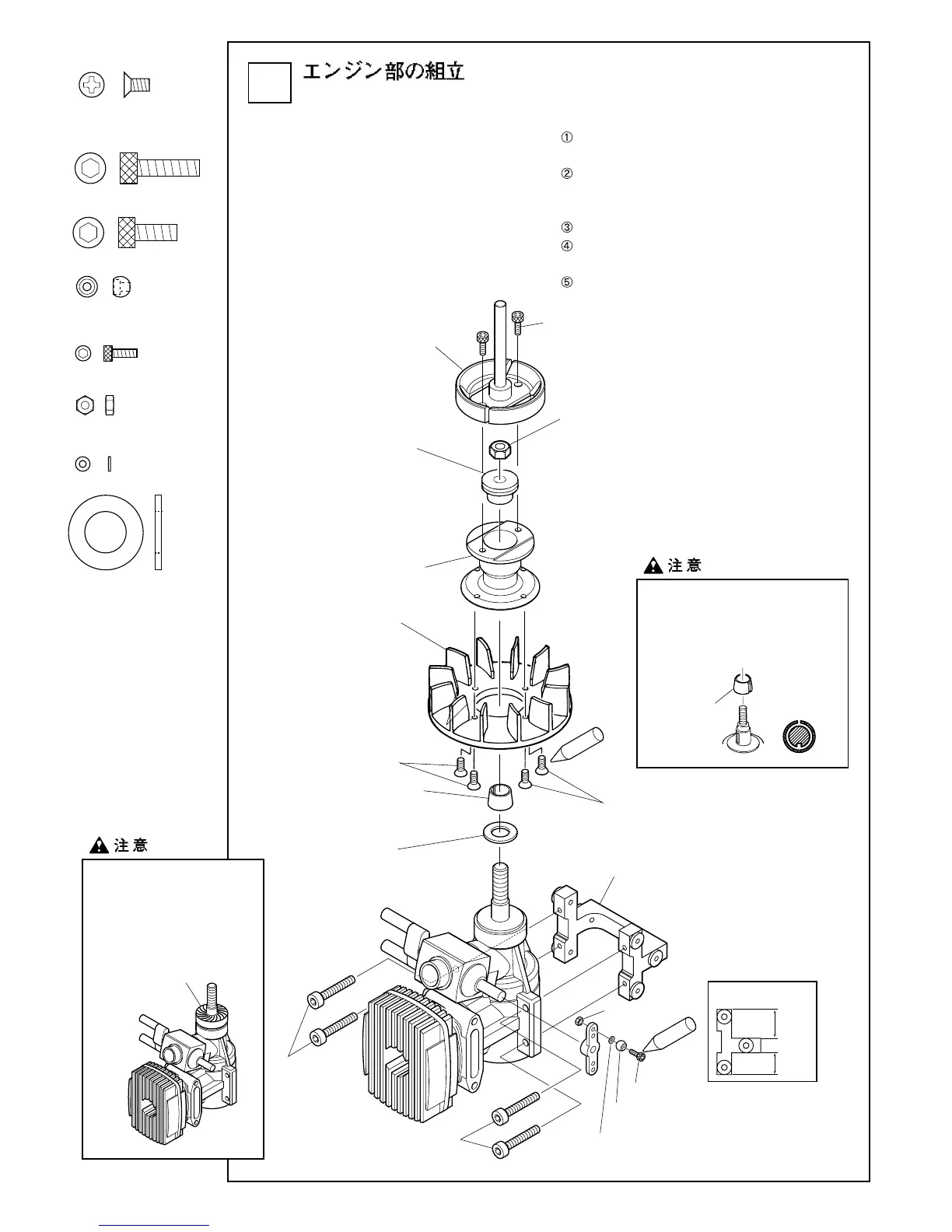

Engine assembly
① エンジン付属のドライブワッシャーとワッシャーを
取外します。
② エンジン軸に FWø10Xø18X1.5・テーパーカラー・ス
タータープーリー・スタータープーリー座金を入れ、
エンジン付属のドライブナットで締付けます。
③ クラッチシューを M4 × 10CS で取付けます。
④ φ5ボールをスロットルレバーにM2×6CS、M2ナッ
トで取付けます。（ロックタイト）
⑤ エンジンマウントを M4 × 15CS で取付けます。
Remove drive washer and washer which is attached to
engine.
Put starter pulley and starter pulley washer on engine axis
and fasten them with drive nut which is part of the engine
component.
Install clutch shoe with M4X10CS.
Install ø5 ball to throttle lever with M2X6CS and M2 nut.
(Thread locking agent)
Install engine mount with M4X15CS.
Thrust washer
スラストワッシャー
Remove prop drive washer, prop
nut and thrust washer before
flywheel, clutch and clutch bell
assembly.
スラストワッシャー
（エンジンに付属のものは、組
み立てる前に取り外します。）
Caution
Caution
Taper collar
テーパーカラー
Install taper collet onto crankshaft so
slit in taper collar is not over crankshaft
drive key groove.
テーパーカラーのスリットとキー溝
の位置が重ならないように組み立て
てください。
