Installation BAT867-R
Release 06 08/2018

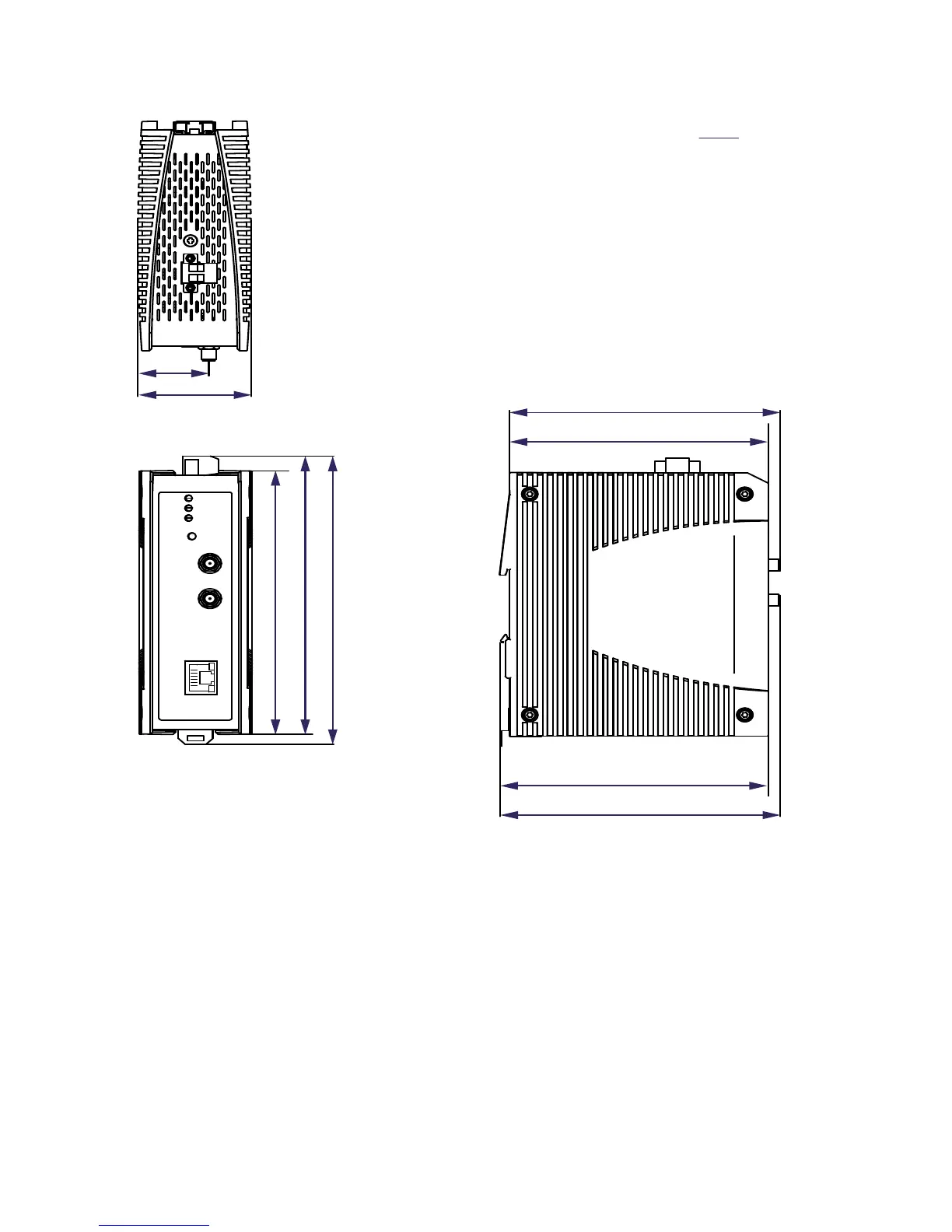

8.2 Dimension drawings
147,5
5.81
142,4
5.61
134,8
5.31
122,5
4.82
117,3
4.62
118,2
4.65
113,1
4.45
mm
inch
49,4
1.94
31
1.22
