142

MANUALE D'INSTALLAZIONE E D'USO

PARTE II - INSTALLAZIONE

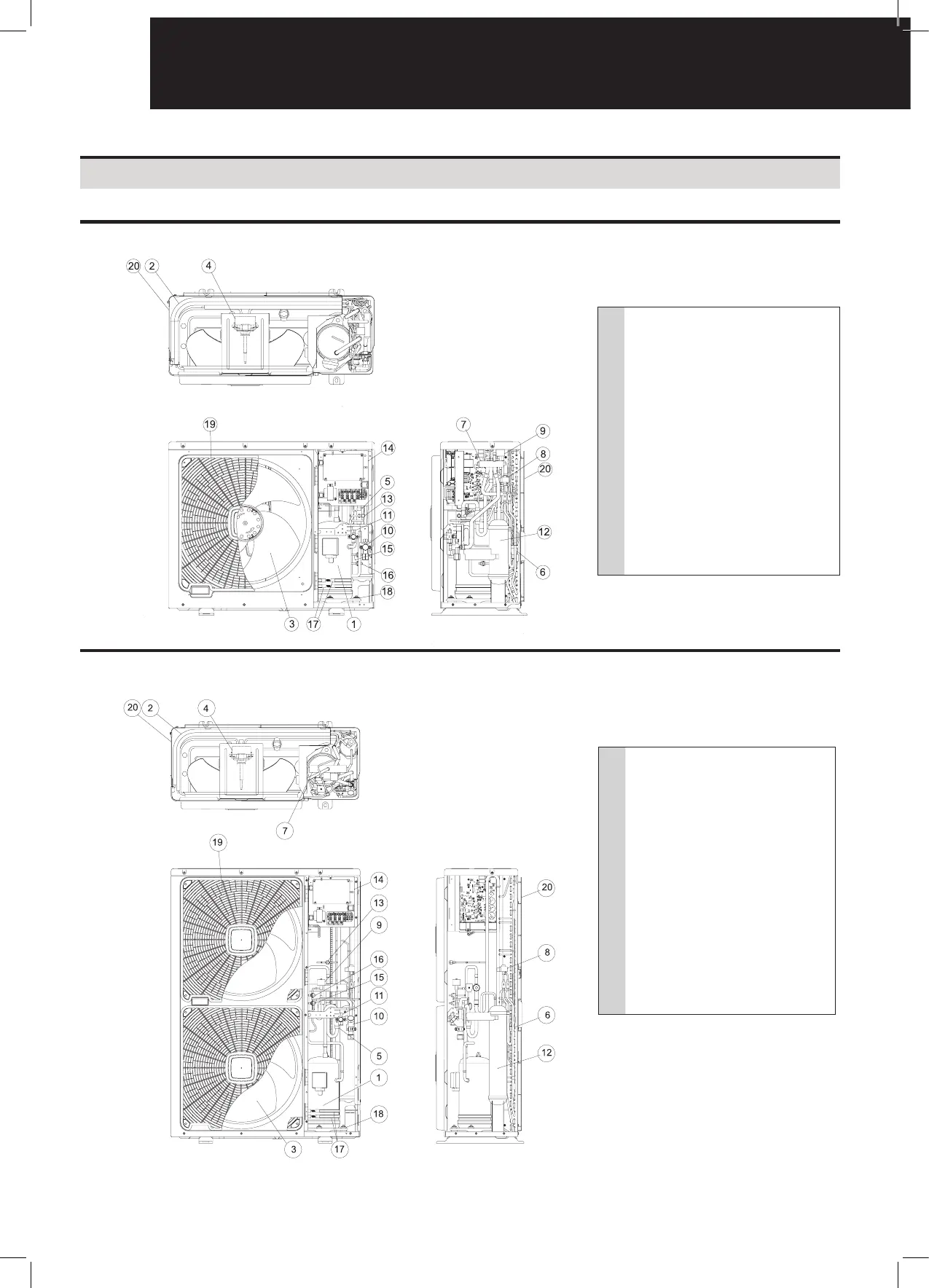

8 NOMENCLATURA DEI COMPONENTI

Nome dei componenti. Per ulteriori informazioni, consultare il catalogo tecnico.

8.1. RAS – UNITÀ ESTERNA DC INVERTER (Esempio di 5HVRNS1E)

8.2. RAS – UNITÀ ESTERNA DC INVERTER (Esempio di 5HVRNM1E)

n. Nome del componente

1 Compressore

2 Scambiatore di calore

3 Ventola

4 Motore della ventola

5 Filtro

6 Distributore

7 Valvola di inversione

8 Valvola di espansione

9 Valvola solenoide

10 Valvola di arresto per la linea del gas

11 Valvola di arresto per la linea del liquido

12 Accumulatore

13 Giunto di ritegno

14 Quadro elettrico

15 Interruttore alta pressione

16 Pressostato

17 Resistenza carter (per compressore)

18 Isolante antivibrazioni

19 Uscita aria

20 Ingresso aria
