HANDBOK FÖR INSTALLATION OCH ANVÄNDNING
SVENSKA
1. Förbered kopparrör (medföljer ej).
2. Välj en rörstorlek med lämplig tjocklek och rätt material så att de
klarar trycket.
3. Välj rena kopparrör. Se till att det inte nns damm eller fukt i dem.
Blås rent insidan av rören med syrefritt kväve för att avlägsna
damm och främmande föremål innan du ansluter rören.
 VIKTIGT!
Om systemet är fritt från fukt och oljeföroreningar har det bättre
prestanda och livslängd jämfört med slarvigt förberedda system.
Var särskilt noga med att alla kopparrör ska vara rena och
torra inuti.
Det nns inget kylmedium i inomhusenhetens cykel.
 VARNING!
Täck för röränden när röret förs genom ett hål
Lägg inga rör direkt på marken utan att täcka för änden med ett
lock eller med tejp.
Om rörarbetet inte slutförs förrän nästa dag, eller om det tar lång
tid, ska du hårdlöda rörändarna och fylla dem med syrefritt kväve
med hjälp av ett rensrör av Schrader-typ för att förhindra fukt och
nedsmutsning.
Använd inte isoleringsmaterial som innehåller NH3 eftersom det
kan skada ledningsmaterialet och orsaka läckage längre fram.
Isolera noggrant både kylgasrör och vätskerör mellan
inomhusenheterna och utomhusenheten.
Om de inte isoleras bildas kondens på rören

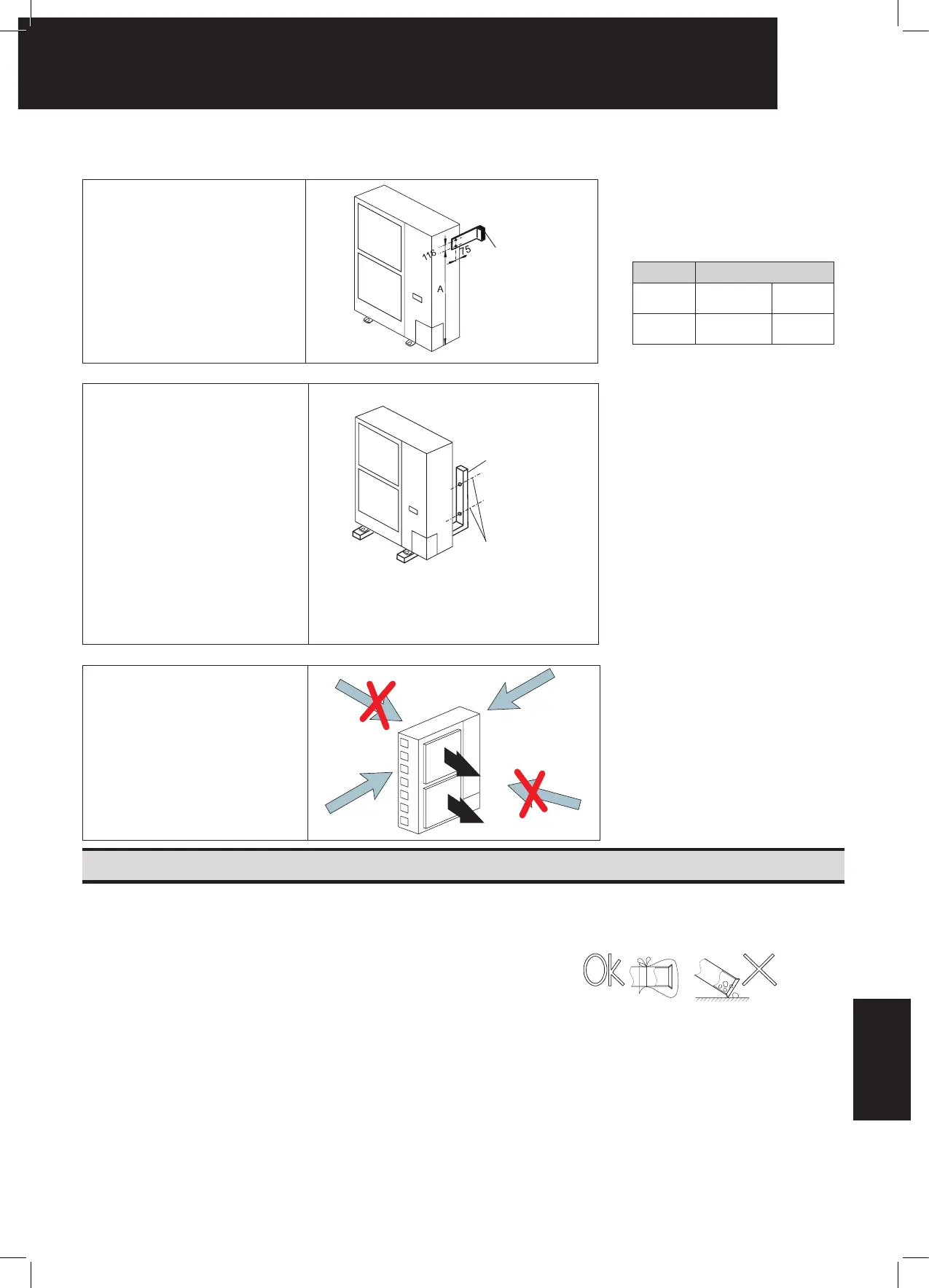

¡ Fäst enheten i väggen
1. Fäst enheten vid väggen enligt bilden
(stöd medföljer ej)
2. Skydda underlaget för att undvika
deformeringar och störningar.
3. Använd gummimatta för att förebygga
vibrationsöverföring till byggnaden.
¡ Upphängd enhet
1. Häng upp enheten enligt följande bild.
2. Se till att väggen håller för den vikt som
anges på utomhusenhetens märkplatta.
3. Du bör se till att varje fotstöd kan
bära upp enhetens fulla vikt (så att
påfrestningarna under enhetens drift
klaras av).
 VARNING!
Följ nedanstående
installationsprocedur noggrant:
1. Se till att utomhusenheten
inte fästs i sned vinkel, skakar,
låter eller ramlar ner vid blåst
eller jordbävning. Beräkna
motståndsstyrkan mot jordbävning
för att garantera att installationen
är stark nog att stå emot. Fäst
enheten med linor (medföljer ej)
när du installerar den på en plats
utan väggar eller vindskydd som
sannolikt utsätts för vind.
2. Vid användning av en
vibrationsdämpnade matta
fästs denna i fyra punkter från
fram- till baksidan.
¡ Installation på en plats där enheten utsätts för stark vind
Följ instruktionerna nedan för att
installera enheten på taket eller på
en plats utan omgivande byggnader,
där produkten kan förväntas utsättas
för stark vind.
1. Välj en plats där produktens frånluft-
eller tilluftsida inte utsätts för stark vind.
2. När luftutloppet utsätts för stark vind:
Direkt stark vind kan minska luftödet
och orsaka driftstörningar.
VARNING!
Om utomhusenheten utsätts för alltför
kraftig vind kan rotationsriktningen
rubbas och äkten och motorn skadas.
11 KYLRÖR & PÅFYLLNING AV KYLMEDIUM
11.1. RÖRMATERIAL
Markering Dimension
Modell
4~6HVRNS1E
3HVRNME
4~6H(V)
RNM1E
A (mm) 529 1109
Vägghållare (*)
Ankarbultar (*)
(*) Medföljer ej
Gummi
(medföljer ej)
