BRUGER- OG MONTERINGSVEJLEDNING

DEL II – MONTERING

8 NAVN PÅ DELE

Navn på dele. Yderligere oplysninger nder du i det tekniske katalog.

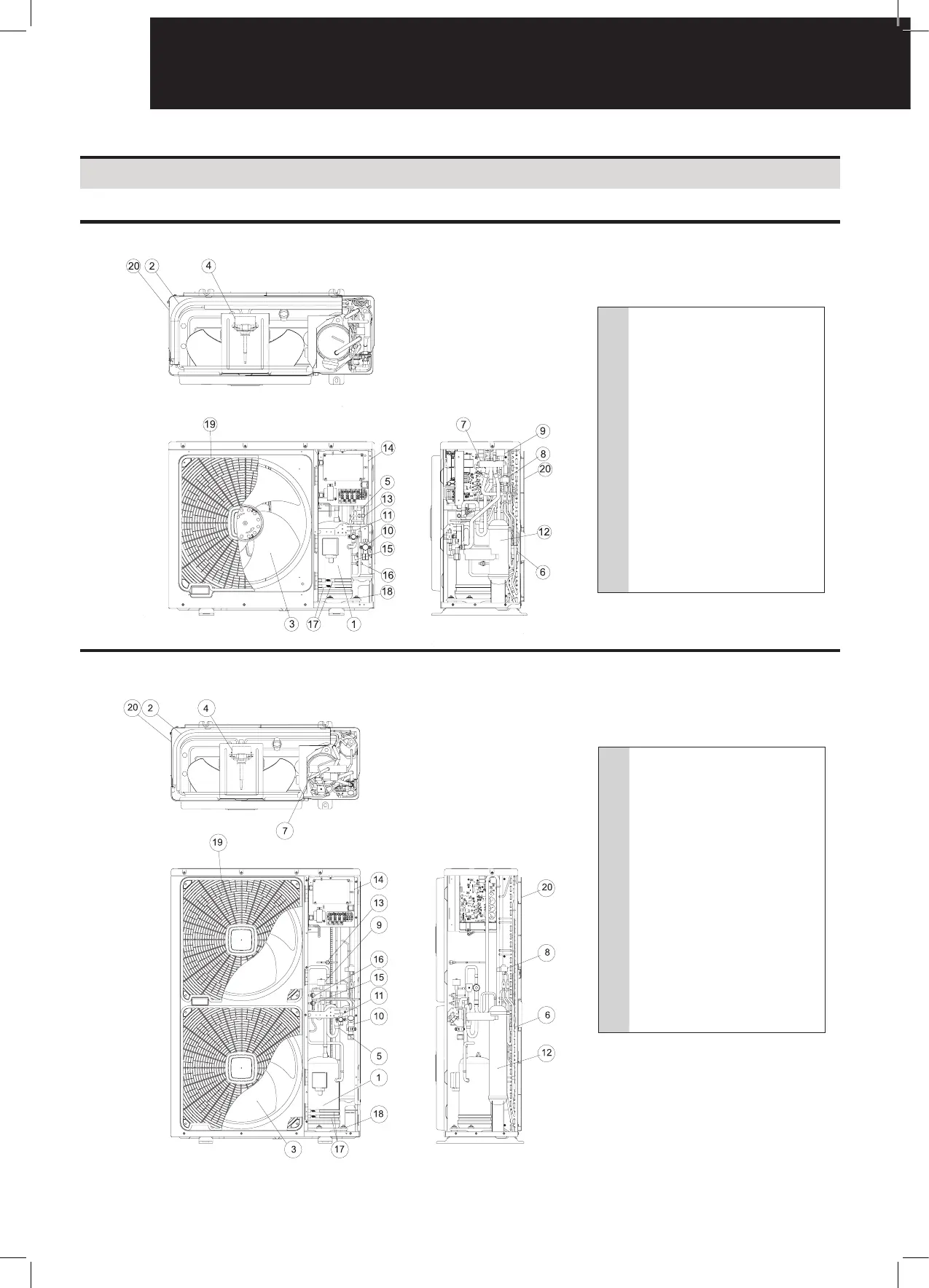

8.1. RAS-VEKSELRETTER FOR UDENDØRSENHED (Eksempel på 5HVRNS1E)

8.2. RAS-VEKSELRETTER FOR UDENDØRSENHED (Eksempel på 5HVRNM1E)

Nr. Delens navn

1 Kompressor

2 Varmeveksler

3 Ventilator

4 Ventilatormotor

5 Si

6 Strømfordeler

7 Omskifterventil

8 Ekspansionsventil

9 Magnetventil

10 Stopventil til gasrør

11 Stopventil til væskerør

12 Akkumulator

13 Kontrolled

14 Elektrisk kontrolboks

15 Højtryksafbryder

16 Trykafbryder

Krumtaphusets varmelegeme

(for kompressor)

18 Antivibrationsisoleringsgummi

19 Luftudtag

20 Luftindtag
