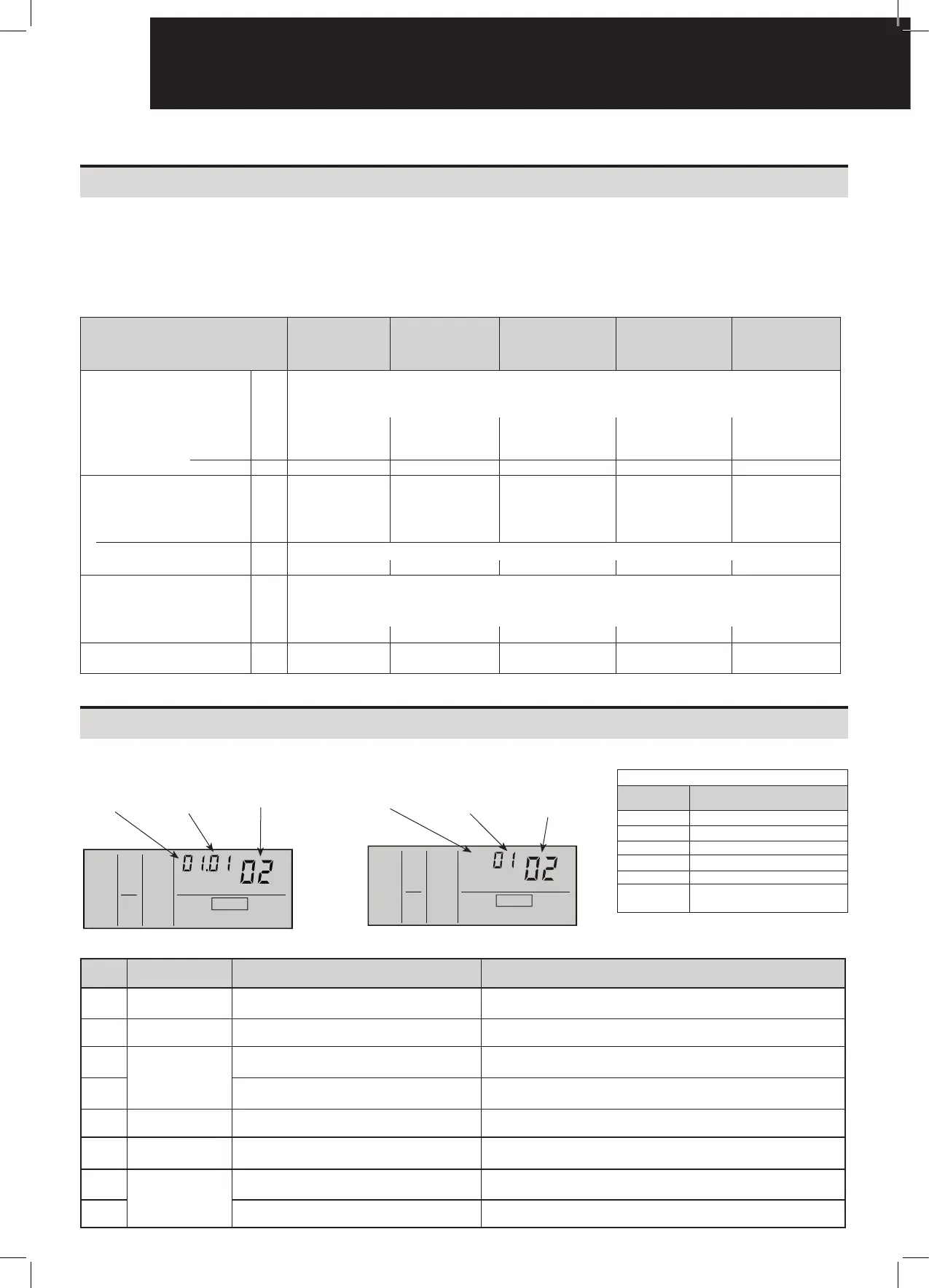

16 RIEPILOGO DELLE IMPOSTAZIONI DEI DISPOSITIVI DI CONTROLLO E SICUREZZA
Protezione del compressore
Interruttore alta pressione:
Questo interruttore arresta il funzionamento del compressore
quando la pressione di scarico supera quella impostata.
Protezione del motore della ventola
Quando la temperatura del termistore raggiunge la soglia
impostata, il rendimento del motore viene ridotto.
Allo stesso modo, quando la temperatura si abbassa, il limite
viene annullato.
Modello RAS-3HVRNME RAS-4HVRNM1E RAS-4HVRNS1E
RAS-5HVRNM1E
RAS-5HVRNS1E
RAS-6HVRNM1E
RAS-6HVRNS1E
RAS-4HRNM1E
RAS-5HRNM1E
RAS-6HRNM1E
Per compressore
Ripristino automatico, non regolabile (uno per ciascun compressore)
Interruttore di pressione
-0,05 -0,05 -0,05 -0,05 -0,05
Alta Chiusura MPa 4,15 4,15 4,15 4,15 4,15
-0,15 -0,15 -0,15 -0,15 -0,15
Apertura MPa 3,20±0,15 3,20±0,15 3,20±0,15 3,20±0,15 3,20±0,15
Per controllo
A
A
40
-
40 50 50 40
2X20
Fusibile
1φ, 230 V, 50 Hz
3φ, 400 V, 50 Hz
Timer CCP
min.
Non regolabile
Impostazione tempo 3 3 3 3 3
Per motore della ventola
condensatore
Ripristino automatico, non regolabile (uno per ciascun motore)
Termostato interno
Chiusura
o
C - - - - -
Per circuito di comando
A 5 5 5 5 5
Capacità del fusibile su PCB
17 ELIMINAZIONE DEI GUASTI
Indicazione dei codici di allarme sul dispositivo di controllo remoto
N. unità interna
con anomalia
N. ciclo refrig.
con anomalia
Codice di allarme Codice del modello
N. unità interne
collegate
Codice di
allarme
Codice del modello
Indicazione Modello
H
Pompa di calore
Indicati
alternativamente
per un secondo
P
Inverter
F
Multi (Set-Free)
C
Solo raffreddamento
E
Altro

Sistema doppio, triplo
e quadruplo
N.
codice
Categoria Tipo di anomalia Causa principale
01 Unità interna Scatto del dispositivo di protezione
Guasto del motore della ventola, dello scarico del drenaggio,
del circuito stampato, del relè, interruttore a galleggiante attivato
02 Unità esterna Scatto del dispositivo di protezione Attivazione PSH, motore bloccato
03
Trasmissione
Anomalia tra l'unità interna (o esterna) e quella
esterna (o interna)
Cablaggio non corretto, guasto al circuito stampato, fusibile
inceppato, alimentazione disattivata
04
Anomalia tra il PCB dell'inverter e il PCB del
dispositivo di controllo
Problema nella trasmissione tra i circuiti stampati dell'Inverter
05 Alimentazione Anomalia alimentazione Forma d'onda anomala.
06 Caduta di tensione
Caduta di tensione dovuta a una tensione
troppo alta o troppo bassa all'unità esterna
Caduta di tensione dell'alimentazione. Cablaggio non corretto
o capacità insufciente dei cavi di alimentazione
07
Ciclo
Riduzione del surriscaldamento dei gas
di scarico
Carica di refrigerante eccessiva, blocco di apertura della valvola di
espansione
08 Aumento della temperatura dei gas di scarico
Refrigerante insufciente, perdita di refrigerante, ostruzione o blocco
di chiusura della valvola di espansione
COOL
MED
ADDS. RN
A/C ALARM
P
COOL
MED
ADDS. RN
A/C ALARM
