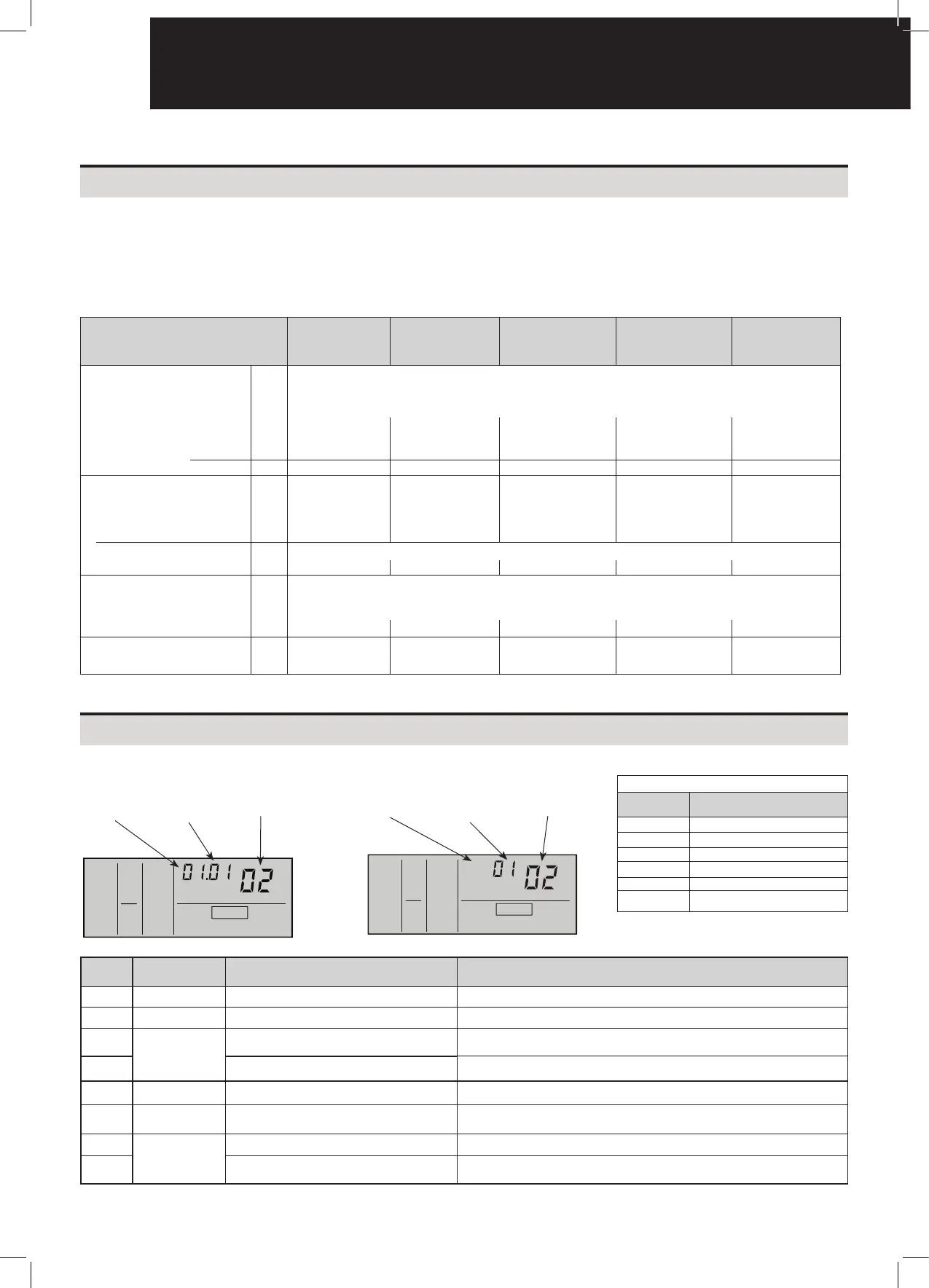

INSTALLATIONS- UND BETRIEBSHANDBUCH
16. SICHERHEITSÜBERSICHT UND EINSTELLUNG DER STEUERGERÄTE
Kompressorschutz
Hochdruckschalter:
Dieser Schalter unterbricht den Kompressorbetrieb, wenn der
Abluftdruck den eingestellten Wert überschreitet.
Lüftermotorschutz
Wenn die Thermistortemperatur den eingestellten Wert erreicht,
wird die Motorleistung verringert.
Sinkt die Temperatur wieder, wird wieder die volle Leistung
zugelassen.
Modell RAS-3HVRNME RAS-4HVRNME RAS-4HVRNS1E
RAS-5HVRNM1E
RAS-5HVRNS1E
RAS-6HVRNM1E
RAS-6HVRNS1E
RAS-4HRNM1E
RAS-5HRNM1E
RAS-6HRNM1E
Für Kompressor
Automatischer Neustart, nicht regulierbar (jeweils für jedem Kompressor)
Druckschalter
-0.05 -0.05 -0.05 -0.05 -0.05
Schnell Aus MPa 4,15 4,15 4,15 4,15 4,15
-0,15 -0,15 -0,15 -0,15 -0,15
Ein MPa 3,20±0,15 3,20±0,15 3,20±0,15 3,20±0,15 3,20±0,15
Für Steuerung
A
A
40
-
40 50 50 40
2X20
Sicherung
1ö, 230 V, 50 Hz
3ö, 400 V, 50 Hz
CCP-Timer
Min.
Nicht regulierbar
Einstellzeit 3 3 3 3 3
Für Kondensatorlüftermotor
Automatischer Neustart, nicht regulierbar (jeweils pro Motor)
Integriertes Thermostat
Aus
o
I - - - - -
Für Steuerkreis
A 5 5 5 5 5
Sicherungsleistung auf
Leiterplatte
17. FEHLERBEHEBUNG
Alarmcode-Anzeige der Fernbedienung:
Fehlerhaftes
Innengerät Nr.
Fehlerhafter
Kühlkreislauf Nr.
Alarmcode Modellcode
Anzahl
angeschlossener
Innengeräte
Alarmcode
Modellcode
Anzeige Modell
H
Wärme pumpe
Im
Sekundentakt
wechselnd
angezeigt
P
Wechselrichter
F
Multi (Set-Free)
C
Nur Kühlbetrieb
E
Sonstige

Doppel-, Dreifach- und
Vierfachsysteme
Code Nr. Kategorie Fehlerbeschreibung Hauptursache
01 Innengerät Auslösung der Schutzvorrichtung Ausfall von Lüftermotor, Abuss, PCB, Relais, Schwimmschalter aktiviert.
02 Außengerät Auslösung der Schutzvorrichtung PSH aktiviert, Motor blockiert
03
Übertragung
Fehler zwischen Innen- (oder Außengerät)
und Außen- (oder Innengerät)
Falsche Verkabelung, Ausfall der PCB, Auslösen der Sicherung,
Stromversorgung AUS.
04 Fehler zwischen Inverter und Steuer-PCB
Fehler bei Übertragung zwischen PCBs für Inverter
05 Stromversorgung Gestörte Stromversorgung Unnormale Wellenform der Stromversorgung.
06 Spannungsabfall
Spannungsabfall infolge extrem niedriger
oder hoher Spannung am Außengerät
Spannungsabfall in Stromversorgung. Falsche Verkabelung oder
unzureichende Kapazität der Stromversorgungskabel
07
Kreislauf
Abnahme der Hitze des Austrittsgases Zu große Kältemittelmenge, Expansionsventilöffnung blockiert
08 Zunahme der Hitze des Austrittsgases
Ungenügend Kältemittel, Leck im Kühlkreislauf, verstopftes oder
blockiertes Expansionsventil.
COOL
MED
ADDS. RN
A/C ALARM
P
COOL
MED
ADDS. RN
A/C ALARM
