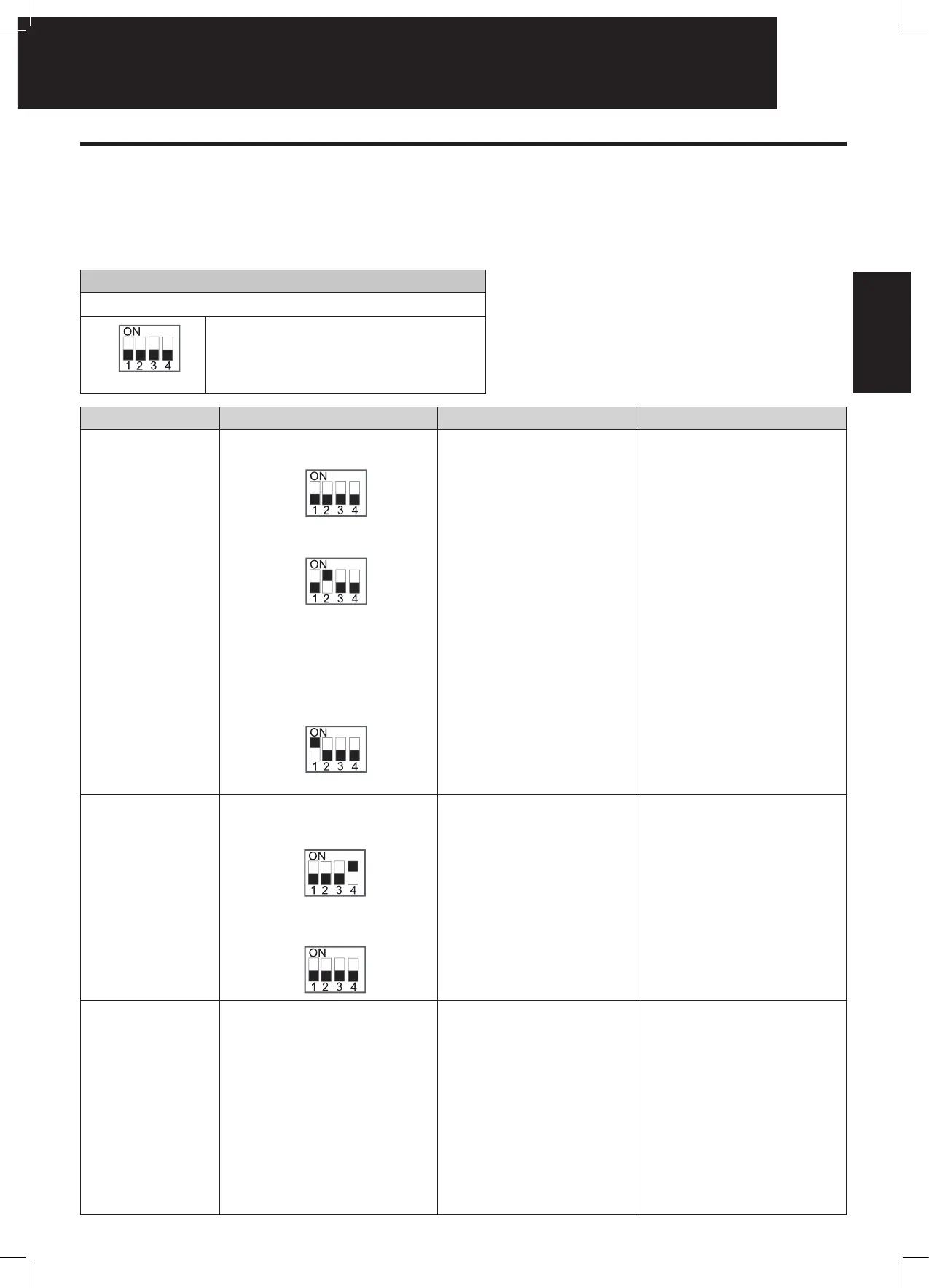

15.2. TESTLAUF FÜR DAS AUSSENGERÄT
Dieser Abschnitt behandelt die Durchführung eines Testlaufs mit
Hilfe des Außengeräts. Die Einstellung dieser Dip-Schalter erfolgt
bei eingeschalteter Stromversorgung.
WARNUNG:
− Achten Sie darauf, dass Sie beim Betätigen der
Schalter auf der PCB keine anderen elektrischen
Komponenten berühren.
− Die Wartungsklappe darf nicht abgenommen
oder wieder angebracht werden, während die
Stromversorgung des Außengeräts eingeschaltet
und das Gerät in Betrieb ist.
− Stellen Sie nach Abschluss des Testlaufs alle
Dip-Schalter von DSW1 wieder auf OFF.
Werkseitige Einstellung des Dip-Schalters
DSW1
Schalter für Testlauf und Wartungsarbeiten
1. Testlauf
2. HEIZBETRIEB/KÜHLBETRIEB
Einstellung (ON: Heizbetrieb)
3. OFF (fest eingestellt)
4. Manuelle Kompressorabschaltung
Betrieb Dip-Schaltereinstellung Betrieb Bemerkungen
Testlauf
Einstellen der Betriebsart:
Kühlbetrieb: DSW1-2 auf OFF.
Heizbetrieb: DSW1-2 auf ON.
Starten des Testlaufs:
Stellen Sie DSW1-1 auf ON und
nach ca. maximal 20 Sekunden
startet der Betrieb.
Im Heizbetrieb DSW1-2 auf ON
gestellt lassen.
↓
Das Außengerät läuft
automatisch an, wenn
der Testlauf mit Hilfe des
Dip-Schalters des Außengeräts
gestartet wird.
Die Einstellung ON/OFF
kann mit der Fernbedienung
erfolgen oder mit DSW1-1
des Außengeräts.
Ein 2 Stunden langer
permanenter Betrieb
erfolgt ohne Thermo-AUS.
HINWEIS:
Die Testlaufzeit kann durch
Drücken der Zeittaste in der
Fernbedienung erhöht werden.
Achten Sie darauf, dass die
Innengeräte den Vorgang in
Übereinstimmung mit dem
Testlauf des Außengeräts starten.
Der Testlauf wird vom
Außengerät gestartet und
mittels Fernbedienung gestoppt.
Die Testlauffunktion der
Fernbedienung wird abgebrochen.
Die Testlauffunktion des
Außengeräts wird jedoch nicht
abgebrochen.
Sind mehrere Innengeräte an eine
Fernbedienung angeschlossen,
erfolgt der Testlauf gleichzeitig bei
allen Geräten. Schalten Sie die
Stromversorgung deshalb für die
Innengeräte aus, bei denen kein
Testlauf erfolgen soll. In diesem
Fall kann die Anzeige „TEST RUN“
auf der Fernbedienung blinken.
Dies ist jedoch keine Störung.
Die Einstellung von DSW1
ist für einen Testlauf mittels
Fernbedienung nicht erforderlich.
Manuelle
Kompressorabschaltung
Einstellung:
Manuelle Kompressorausschaltung:
DSW1-4 auf ON.
Kompressor EIN:
DSW1-4 auf OFF.
Ist DSW1-4 während des
Kompressorbetriebs auf ON
gestellt, wird der Kompressor
sofort gestoppt, und das
Innengerät wird von der
Einstellung Thermo-AUS
gesteuert.
Steht DSW4 auf OFF, startet
der Kompressor nach Löschung
des 3-Minuten-Intervalls.
Vermeiden Sie es, den Kompressor
häug ein- und auszuschalten.
Manuelles Entfrosten
Starten des manuellen
Entfrosterbetriebs
Drücken Sie PSW1 länger
als 3 Sekunden während
des Heizbetriebs, damit der
Entfrosterbetrieb nach 2 Minuten
aufgenommen wird. Diese
Funktion ist erst nach 5 Minuten
möglich, nachdem der Heizbetrieb
gestartet wurde.
Beenden des manuellen
Entfrosterbetriebs
Der Entfrosterbetrieb wird
automatisch beendet und der
Heizbetrieb startet.
Ein Entfrosterbetrieb
kann unabhängig von den
Frostbedingungen und der
Gesamtzeit des Heizbetriebs
erfolgen.
Der Entfrosterbetrieb kann nicht
erfolgen, wenn die Temperatur
des Wärmeaustauschers vom
Außengerät höher als 10 °C
ist, der Hochdruck höher ist als
3,3 MPa (33 kgf/cm
2
G) oder
die Thermoeinstellung auf AUS
steht (Thermo-Off).
Vermeiden Sie einen häugen
Entfrosterbetrieb.
