HANDBOK FÖR INSTALLATION OCH ANVÄNDNING
SVENSKA
10 INSTALLATION AV ENHETER
10.1. INSTALLATION AV UTOMHUSENHETER
 VARNING!
Packa upp produkten så nära installationsplatsen som möjligt.
Lägg inte någonting på produkten
Använd fyra lyftselar när du lyfter utomhusenheten med kran
 VARNING!
- Se till att det nns tillräckligt med utrymme runt utomhusenheten
för drift och underhåll enligt nedan.
Installera utomhusenheten där det nns god ventilation
- Installera inte utomhusenheten där det nns höga halter av
oljedimma, salt eller svavel i luften.
- Installera utomhusenheten så långt det går (minst 3 meter)
från källor till elektromagnetisk strålning (till exempel medicinsk
utrustning).
- Använd brandsäkert och ogiftigt ytande rengöringsmedel för
rengöring. Användning av lättantändliga medel kan orsaka
explosion eller eldsvåda.
- Se till att ventilationen är tillräcklig där du arbetar. Arbete i ett
utrymme med bristande ventilation kan orsaka syrebrist. Giftig
gas kan produceras om rengöringsmedlet värms upp till en hög
temperatur, genom att t. ex. utsättas för eld.
- Rengöringsmedlet ska torkas bort efter rengöringen.
- Se upp så att du inte klämmer några kablar när du sätter fast
serviceluckan. Det kan orsaka en elektrisk stöt eller eldsvåda.
 VARNING!
Placera enheterna minst 50 mm från varandra, och undvik att
blockera luftintaget när du installerar mer än en enhet.
Installera utomhusenheten i skuggan, eller där den inte utsätts
för direkt solsken eller direkt strålning från en stark värmekälla.
Installera inte utomhusenheten där vinden kan blåsa direkt in
i utomhusäkten.
Kontrollera att underlaget är jämnt, plant och tillräckligt hållbart.
Installera enheten på ett avspärrat område där allmänheten inte
kan komma åt den.
Aluminiumkylänsarna har mycket vassa kanter. Var försiktig så
att du inte skär dig på dem.

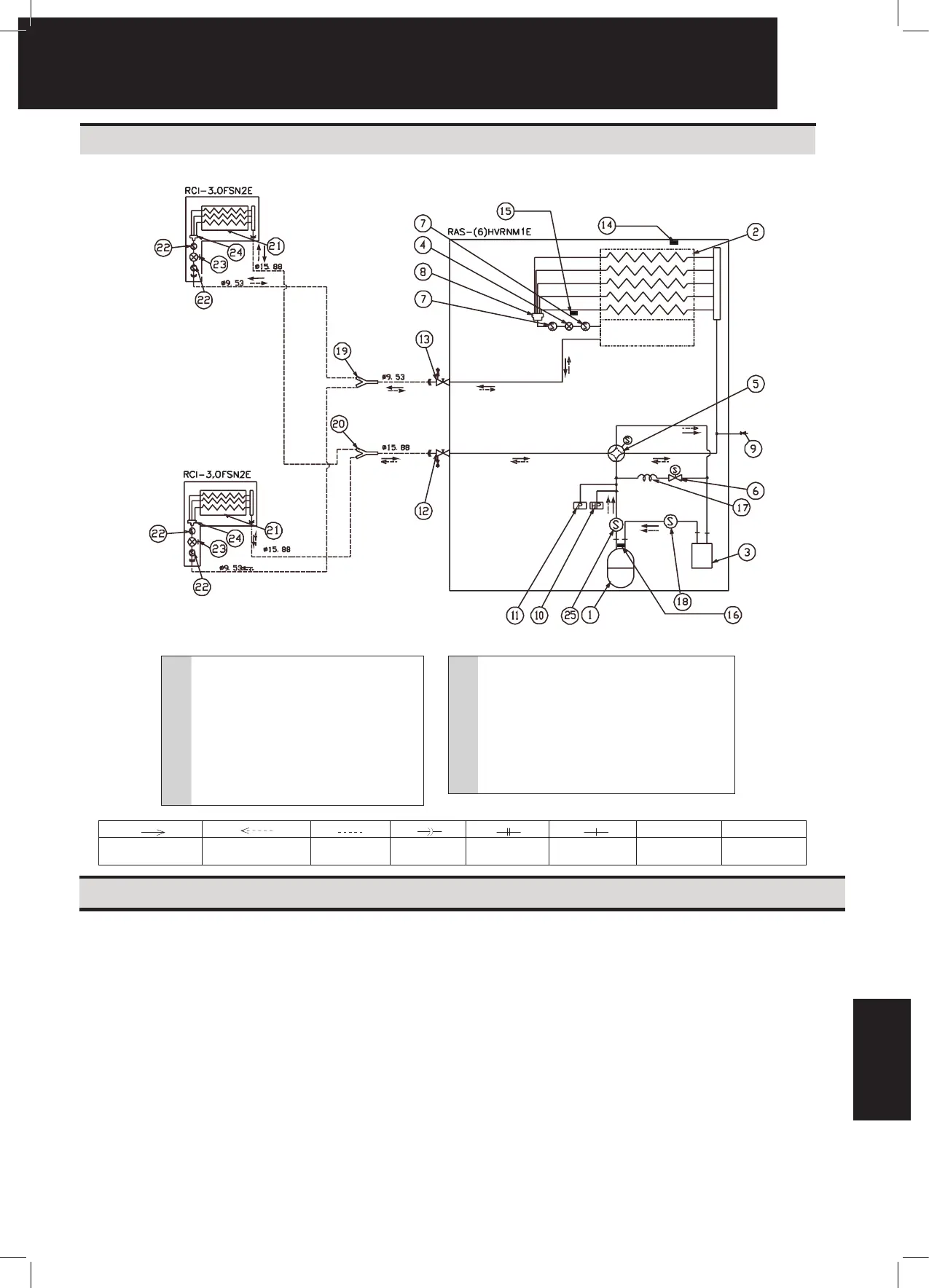

9 KYLMEDIETS CYKEL
EXEMPEL:
Nr Del
Nr Del
1 Kompressor
14 Omgivningstermistor
2 Värmeväxlare för utomhusenhet 15 Avdunstningsrörtermistor
3 Ackumulator 16 Termistor för utloppsgas
4 Expansionsventil 17 Kapillär
5 Växelventil 18 Sil
6 Magnetventil 19 Grenrör för vätska
7 Sil 20 Grenrör för gas
8 Fördelare 21 Värmeväxlare för inomhusenhet
9 Fog 22 Sil
10 Högtrycksvakt (skydd) 23 Expansionsventil
11 Sensor för kylskydd 24 Fördelare
12 Stoppventil för gas
25 Ljuddämpare
13 Stoppventil för vätska
R410A 4,15 MPa
Kylmediets
ödesriktning (kylning)
Kylmediets ödesriktning
(uppvärmning)
Medföljande
kylmedierör
Kraganslutning Flänsanslutning Lödningsanslutning Kylmedium:
Test av
lufttätheten:
