13 COLLEGAMENTI ELETTRICI
13.1. CONTROLLI PRELIMINARI

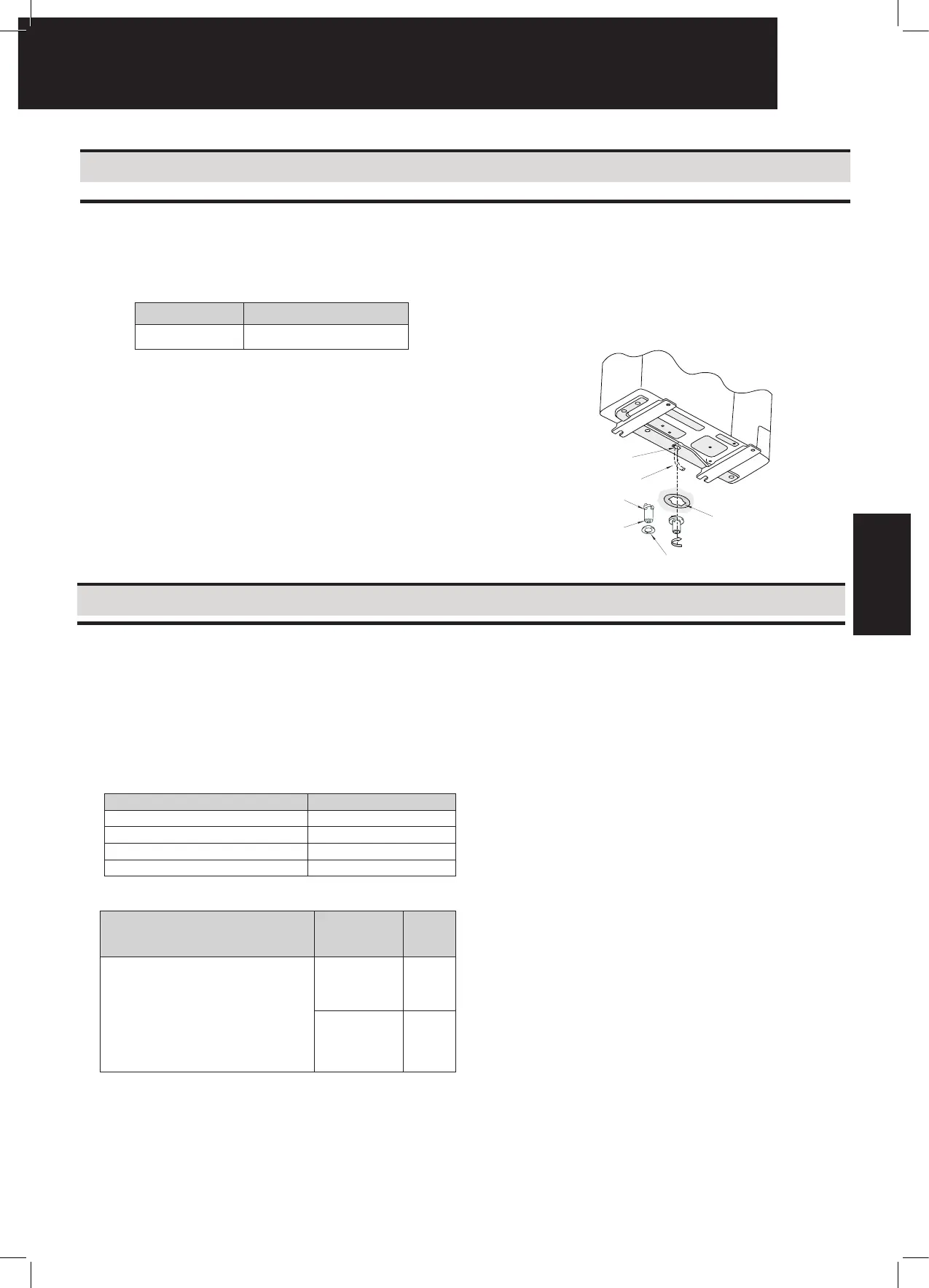

12 LINEA DI DRENAGGIO
12.1. PROTUBERANZA SCARICO DELLA BACINELLA
Quando la base dell'unità esterna è temporaneamente utilizzata come
collettore di drenaggio e l'acqua di drenaggio in essa contenuta viene
scaricata, la protuberanza di drenaggio viene utilizzata per collegare
la linea di drenaggio.
Modello Modello idoneo
DBS-26 H(V)RNM(1)E/HVRNS1E
Procedura di collegamento
1. Inserire il tappo di plastica nella protuberanza del drenaggio no
alle parti estruse.
2. Inserire la protuberanza nella base dell'unità e girare di circa 40°
in senso antiorario.
3. Il diametro della protuberanza del drenaggio è di 32 mm (D.E.).
4. La linea di drenaggio non è in dotazione.
 NOTA:
Non utilizzare questo tipo di congurazione della protuberanza
del drenaggio in una zona fredda, poiché l'acqua di drenaggio
potrebbe congelarsi. Questa protuberanza del drenaggio non
è sufciente per la raccolta di tutta l'acqua di drenaggio. Se è
necessaria la raccolta completa dell'acqua di drenaggio, dotarsi
di una bacinella di drenaggio più grande rispetto alla base
dell'unità e installarla al di sotto dell'unità con il drenaggio.
1. Accertarsi che i componenti elettrici acquistati localmente
(commutatori, interruttori, cavi, connettori e terminali di cavi) siano
stati scelti accuratamente tenendo presente quanto precisato nei
dati elettrici indicati. Accertarsi che siano conformi alla normativa
del Codice Elettrico Nazionale (NEC).
2 In base alla direttiva 2004/108/EC(89/336/EEC), relativa alla
compatibilità elettromagnetica, nella tabella seguente vengono indicati:
impedenza massima Z
max
di sistema consentita, rilevata nel punto
di interfaccia con l'alimentazione dell'utente, in conformità con
EN61000-3-11.
MODELLO Zmax (Ω)
RAS-3HVRNME
-
RAS-4HVRNM1E/4HVRNS1E
0,41/0,31
RAS-5HVRNM1E/5HVRNS1E
0,29/0,29
RAS-6HVRNM1E/6HVRNS1E
0,29/0,29
3. La situazione delle armoniche di corrente dei modelli rispetto alla
normativa IEC 61000-3-2 e IEC 61000-3-12 è la seguente
SITUAZIONE DEI MODELLI RISPETTO
ALLA NORMATIVA IEC 61000-3-2 E
IEC 61000-3-12 Ssc “xx” (kVA)
MODELLI
Ssc “xx”
(KVA)
Apparecchiatura in conformità con la normativa
IEC 61000-3-2 (uso professionale
(*)
)
RAS-4HRNM1E
(*)
RAS-5HRNM1E
(*)
RAS-6HRNM1E
(*)
-
RAS-3HVRNME
RAS-4HVRN(S/M)1E
RAS-5HVRN(S/M)1E
RAS-6HVRN(S/M)1E
-
4. Controllare che la tensione di linea rientri in +/-10% della tensione
nominale.
5. Vericare che la tensione di linea abbia un'impedenza
sufcientemente bassa da garantire che la tensione iniziale
non scenda mai oltre l'85% della tensione nominale.
6. Controllare il collegamento del cavo di terra.
7. Inserire un fusibile della portata indicata.
 ATTENZIONE:
Vericare che le viti per il blocco terminale siano serrate saldamente.
 ATTENZIONE:
Prima di eseguire i collegamenti elettrici o altre operazioni di
controllo periodico, accertarsi che le ventole dell'unità interna
e dell'unità esterna siano del tutto ferme.
Proteggere cavi, linea di drenaggio, parti elettriche da roditori
e da altri animali di piccola taglia. In caso contrario, potrebbero
danneggiare cavi e parti non protette provocando, nel peggiore
dei casi, degli incendi.
Avvolgere i cavi con il materiale a corredo e tappare il foro dei
collegamenti elettrici con materiale sigillante per evitare l'ingresso
di acqua o di insetti.
Assicurare i cavi nell’unità interna con le apposite fascette.
Se si utilizza una canalina, fare passare i cavi attraverso il foro
incompleto che si trova sul coperchio laterale.
Fissare il cavo del dispositivo di controllo remoto nel quadro
elettrico utilizzando l'apposita fascetta.
I cavi elettrici devono essere conformi alla normativa locale
vigente. Per informazioni su regolamenti e normative vigenti,
rivolgersi all'ente regionale competente.
Controllare che il cavo di terra sia stato ben collegato.
Inserire un fusibile della portata indicata.
 PERICOLO:
Non collegare o regolare cavi o connessioni se non dopo aver
scollegato la tensione elettrica.
Vericare che il cavo di terra sia stato collegato correttamente
e che sia stato ssato ed evidenziato con apposita etichetta in
conformità alla normativa vigente.
 NOTA:
Se sono predisposte più fonti di alimentazione, accertarsi che
siano tutte scollegate.
Tappo di plastica
Protuberanza
del drenaggio
Parte estrusa
Linea di drenaggio
Linea di drenaggio
Foro di drenaggio
della base
