293
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ
ΕΛΛΗΝΙΚΑ
10 ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΩΝ ΜΟΝΑΔΩΝ
10.1. ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΩΝ ΜΟΝΑΔΩΝ
ΠΡΟΣΟΧΗ:
Πριν βγάλετε τα προϊόντα από τη συσκευασία, μεταφέρετέ τα όσο πιο κοντά
γίνεται στη θέση εγκατάστασης
Μην τοποθετήσετε κανένα υλικό επάνω στα προϊόντα.
Αν πρόκειται να μετακινήσετε την εξωτερική μονάδα με ανυψωτικό γερανό,
χρησιμοποιήστε τέσσερα συρματόσχοινα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
- Εγκαταστήστε την εξωτερική μονάδα αφήνοντας επαρκή ελεύθερο χώρο γύρω
από αυτή ώστε να διευκολύνεται η λειτουργία και η συντήρησή της, όπως
φαίνεται στις επόμενες εικόνες.
Εγκαταστήστε την εξωτερική μονάδα σε χώρο με καλό εξαερισμό
- Μην εγκαθιστάτε την εξωτερική μονάδα σε χώρους όπου ο αέρας έχει υψηλή
περιεκτικότητα σε ατμούς λαδιού, αλάτι ή θείο.
- Εγκαταστήστε την εξωτερική μονάδα όσο πιο μακριά γίνεται (τουλάχιστον
3 μέτρα) από συσκευές εκπομπής ηλεκτρομαγνητικής ακτινοβολίας
(όπως ιατρικά μηχανήματα).
- Για τον καθαρισμό, χρησιμοποιήστε μη εύφλεκτο και μη τοξικό υγρό καθαρισμού.
Η χρήση εύφλεκτου παράγοντα ενδέχεται να προκαλέσει έκρηξη ή πυρκαγιά.
- Λειτουργήστε τη μονάδα σε χώρο με επαρκή εξαερισμό διότι η λειτουργία σε
κλειστό χώρο ενδέχεται να προκαλέσει αισθητή μείωση οξυγόνου. Ενδέχεται να
παραχθούν τοξικά αέρια εάν κάποια δραστική καθαριστική ουσία θερμανθεί σε
υψηλή θερμοκρασία όπως π.χ. εάν εκτεθεί σε φλόγες.
- Το καθαριστικό υγρό θα πρέπει να απομακρύνεται μετά την ολοκλήρωση του
καθαρισμού.
- Προσέξτε να μην «πιάσετε» τα καλώδια κατά την προσάρτηση του καλύμματος
συντήρησης για να αποφύγετε κινδύνους ηλεκτροπληξίας ή πυρκαγιάς.
ΠΡΟΣΟΧΗ:
Φροντίστε η απόσταση μεταξύ των μονάδων να είναι μεγαλύτερη από 50 mm
και αποφύγετε εμπόδια που παρεμποδίζουν την εισαγωγή αέρα, όταν
εγκαθιστάτε μαζί περισσότερες από μία μονάδες.
Εγκαταστήστε την εξωτερική μονάδα στη σκιά ή σε σημείο όπου δεν είναι άμεσα
εκτεθειμένη στο φως του ήλιου ή σε ακτινοβολία από πηγή θερμότητας υψηλής
θερμοκρασίας.
Μην εγκαθιστάτε την εξωτερική μονάδα σε χώρους όπου ο φυσικός αέρας φυσά
απευθείας στον ανεμιστήρα της εξωτερικής μονάδας.
Βεβαιωθείτε ότι η βάση είναι επίπεδη, οριζόντια και αρκετά ανθεκτική.
Εγκαταστήστε τη μονάδα σε χώρο όπου απαγορεύεται η πρόσβαση στο ευρύ κοινό
Τα πτερύγια από αλουμίνιο έχουν πολύ αιχμηρά άκρα. Προσέξτε ιδιαίτερα τα
πτερύγια για να αποφύγετε τυχόν τραυματισμούς.

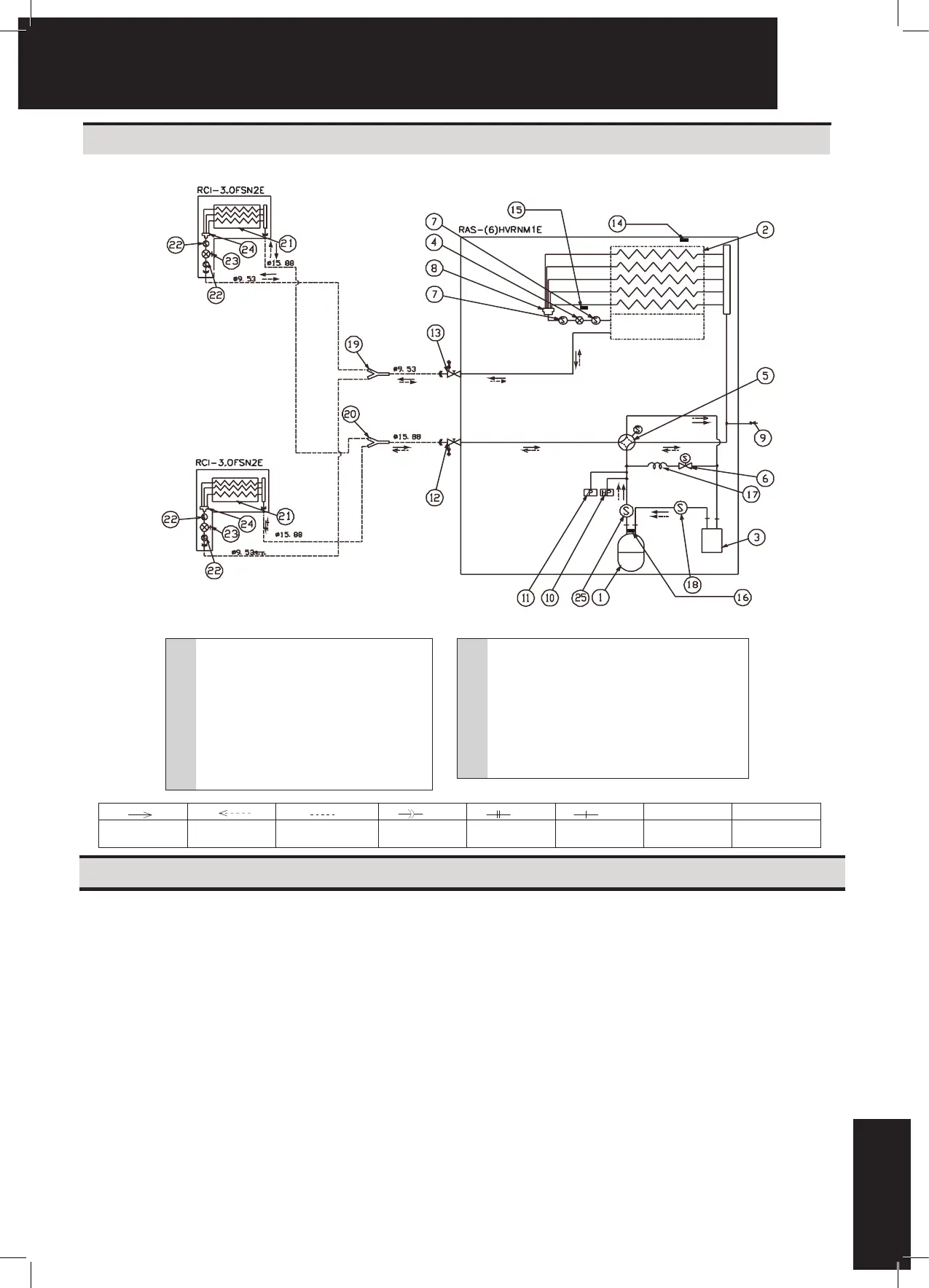

9 ΚΥΚΛΟΣ ΨΥΞΗΣ
ΠΑΡΑΔΕΙΓΜΑ:
Αρ. Όνομα εξαρτήματος
Αρ. Όνομα εξαρτήματος
1 Συμπιεστής
14 Θερμίστορ περιβάλλοντος
2 Εναλλάκτης θερμότητας εξωτερικής μονάδας 15 Θερμίστορ σωλήνα εξάτμισης
3 Συλλέκτης 16 Θερμίστορ κατάθλιψης αερίου
4 Βαλβίδα εκτόνωσης 17 Τριχοειδής σωλήνας
5 Βαλβίδα αντιστροφής 18 Φίλτρο
6 Ηλεκτρομαγνητική βαλβίδα 19 Σωλήνας διακλάδωσης (υγρών)
7 Φίλτρο 20 Σωλήνας διακλάδωσης (αερίων)
8 Διανομέας 21 Εναλλάκτης θερμότητας εσωτερικής μονάδας
9 Σύνδεση ελέγχου 22 Φίλτρο
10 Προστασία διακόπτη υψηλής πίεσης 23 Βαλβίδα εκτόνωσης
11 Αισθητήρας προστασίας ψυκτικού 24 Διανομέας
12 Βαλβίδα διακοπής γραμμής αερίου
25 Σιγαστήρας
13 Βαλβίδα διακοπής γραμμής υγρού
R410A 4,15 MPa
Ροή ψυκτικού
για ψύξη
Ροή ψυκτικού για
θέρμανση
Σωληνώσεις ψυκτικού
(μη παρεχόμενες)
Σύνδεση με ρακόρ
Σύνδεση με
φλάντζα
Σύνδεση με
χαλκοκόλληση
Ψυκτικό:
Πίεση ελέγχου
στεγανότητας:
PMML0197_r0_04-10.indb 293 08/07/2010 9:26:12
