1. Utilizzare solo tubi in rame per refrigerazione reperibili sul mercato.
2. Scegliere tubi di spessore e materiale appropriati in grado di
tollerare le pressioni richieste.
3. Scegliere tubi in rame puliti. Accertarsi che all'interno dei tubi
non vi sia traccia di sporcizia o di umidità. Prima del collegamento,
sofare all'interno dei tubi azoto anidro per espellere polvere
e corpi estranei.
 NOTA:
Un sistema senza umidità o contaminazione oleosa fornisce le
migliori prestazioni e la massima durata rispetto a un sistema
preparato in modo approssimativo. Prestare particolare
attenzione nell'accertare che tutti i tubi in rame siano puliti
e asciutti all'interno.
Non vi sono refrigeranti nel ciclo dell'unità interna.
 ATTENZIONE:
Tappare l'estremità del tubo prima di farla passare attraverso un
foro nella parete.
Non appoggiare mai direttamente a terra estremità di tubi non
tappate o non preventivamente chiuse con nastro.
Se l'installazione dei tubi non viene completata entro il giorno
successivo o per un lungo periodo di tempo, brasare le estremità
dei tubi e introdurre azoto anidro attraverso un raccordo di
accesso a valvola Schrader per evitare la formazione di umidità
e la contaminazione da particelle.
Non utilizzare materiale isolante contenente NH3 perché può
danneggiare i tubi in rame e può provocare perdite in futuro.
Isolare completamente sia la linea del gas refrigerante sia la linea
del liquido tra l'unità interna e l'unità esterna.
In caso contrario, si vericherà la formazione di condensa sulla
supercie della linea.

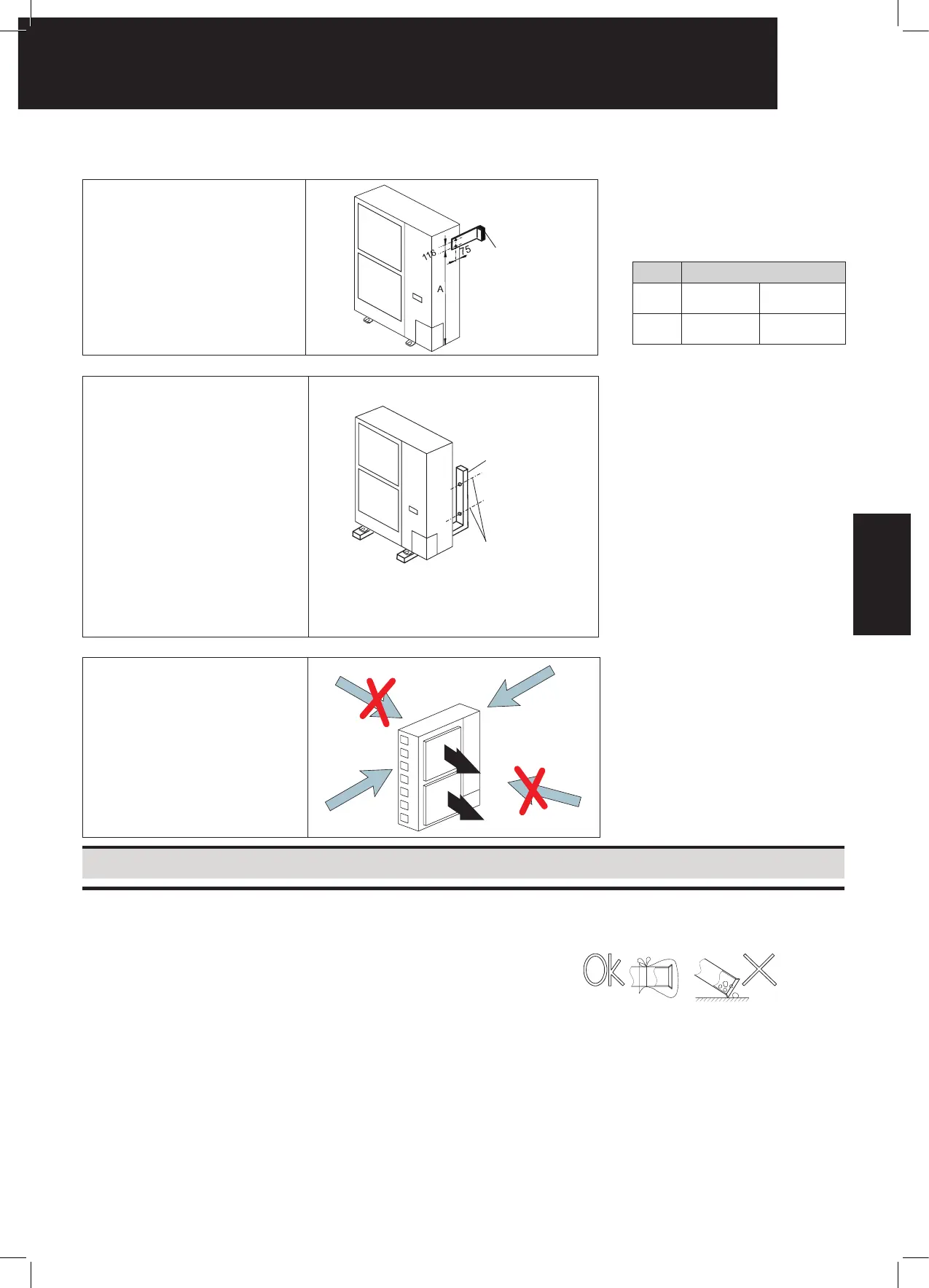

¡ Per ssare l'unità alla parete
1. Fissare l'unità alla parete come
indicato nella gura. (supporto non
in dotazione)
2. Vericare che la posizione della base
di appoggio sia corretta in modo da
evitare la deformazione delle parti
e ridurre la rumorosità.
3. Nel caso in cui risulti necessario
prevenire la trasmissione delle
vibrazioni all'edicio, utilizzare
l'apposito tappeto di gomma.
¡ Unità sospesa
1. Sospendere l’unità come illustrato
nella gura.
2. Accertarsi che la parete resista al peso
dell’unità esterna indicato sulla piastra
delle speciche del prodotto.
3. Si consiglia di valutare la resistenza di
ciascun piede di appoggio in ragione
dell’intero peso dell’unità, in modo da
considerare le sollecitazioni applicate
quando l’unità è in funzione.
 ATTENZIONE:
Prestare particolare attenzione alle
indicazioni riportate di seguito:
1. L'installazione deve garantire che
l'unità esterna non si inclini, non
vibri, non faccia rumore né cada
a causa di una rafca d'aria o di
un terremoto. Calcolare la forza
della resistenza ai terremoti per
garantire che l'installazione è
sufcientemente resistente. Fissare
l'unità con cavi (non in dotazione)
nel caso di installazioni in luoghi
privi di pareti o frangivento ed
esposti a possibili rafche di vento.
2. Per l'uso di un tappeto antivibrazioni
ssare quattro posizioni sulla parte
anteriore e posteriore.
¡ Installazione in zone esposte a forti venti
Seguire le istruzioni indicate di seguito
per un'installazione a tetto o in un luogo
senza edici circostanti, dove il prodotto
è sottoposto a forti rafche di vento.
1. Scegliere il luogo in cui il lato di
ingresso o uscita del prodotto non
è esposto a forti venti.
2. Se il lato di uscita è esposto a forti venti:
un vento diretto può provocare una
mancanza di usso d'aria e può inuire
negativamente sul funzionamento.
 ATTENZIONE:
Un vento forte eccessivo contro l'uscita
dell'unità esterna può provocare una
rotazione inversa, e danneggiare motore
e ventola.
11 LINEA DEL REFRIGERANTE E CARICA DI REFRIGERANTE
11.1. MATERIALI PER LA TUBAZIONE
Marc. Dimensioni
Modello
4~6HVRNS1E
3HVRNME
4~6H(V)RNM1E
A (mm) 529 1109
Staffa a parete (*)
Perni di ancoraggio (*)
(*) Non in dotazione
Materiale
isolante (non
in dotazione)
